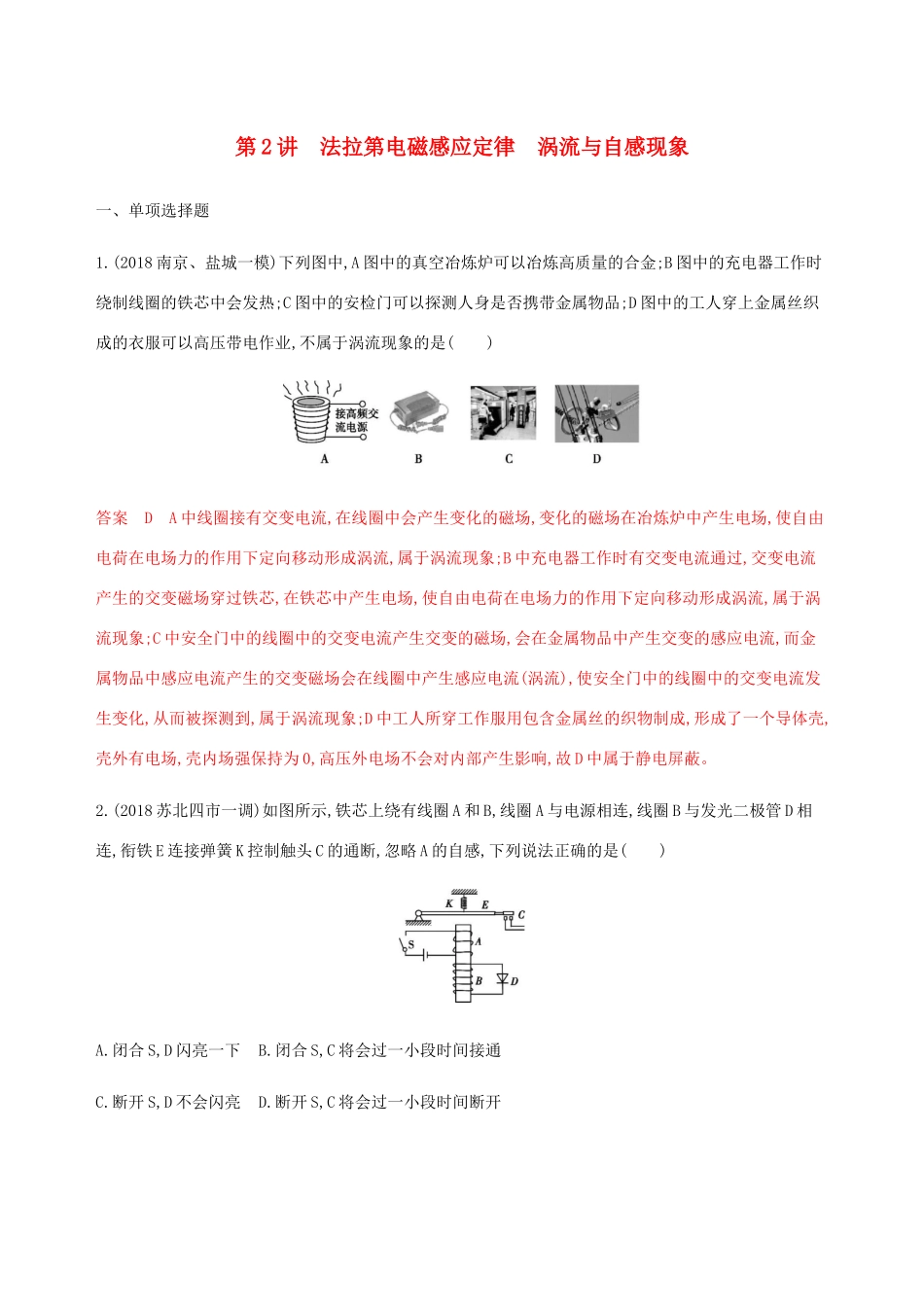

第2讲法拉第电磁感应定律涡流与自感现象一、单项选择题1.(2018南京、盐城一模)下列图中,A图中的真空冶炼炉可以冶炼高质量的合金;B图中的充电器工作时绕制线圈的铁芯中会发热;C图中的安检门可以探测人身是否携带金属物品;D图中的工人穿上金属丝织成的衣服可以高压带电作业,不属于涡流现象的是()答案DA中线圈接有交变电流,在线圈中会产生变化的磁场,变化的磁场在冶炼炉中产生电场,使自由电荷在电场力的作用下定向移动形成涡流,属于涡流现象;B中充电器工作时有交变电流通过,交变电流产生的交变磁场穿过铁芯,在铁芯中产生电场,使自由电荷在电场力的作用下定向移动形成涡流,属于涡流现象;C中安全门中的线圈中的交变电流产生交变的磁场,会在金属物品中产生交变的感应电流,而金属物品中感应电流产生的交变磁场会在线圈中产生感应电流(涡流),使安全门中的线圈中的交变电流发生变化,从而被探测到,属于涡流现象;D中工人所穿工作服用包含金属丝的织物制成,形成了一个导体壳,壳外有电场,壳内场强保持为0,高压外电场不会对内部产生影响,故D中属于静电屏蔽。2.(2018苏北四市一调)如图所示,铁芯上绕有线圈A和B,线圈A与电源相连,线圈B与发光二极管D相连,衔铁E连接弹簧K控制触头C的通断,忽略A的自感,下列说法正确的是()A.闭合S,D闪亮一下B.闭合S,C将会过一小段时间接通C.断开S,D不会闪亮D.断开S,C将会过一小段时间断开答案D闭合S瞬间,穿过线圈B的磁通量要增加,根据楞次定律,增反减同,结合右手螺旋定则可知,线圈B的电流沿逆时针方向,而由于二极管顺时针方向导电,则线圈B不会闪亮一下,过一小段时间线圈A吸引E,C接通,故A,B错误;断开S瞬间,穿过线圈B的磁通量要减小,根据楞次定律:增反减同,结合右手螺旋定则可知,电流为顺时针方向,则二极管处于导通状态,则D会闪亮,同时对线圈A有影响,阻碍其磁通量减小,那么C将会过一小段时间断开,故C项错误,D项正确。3.(2017南通三调)法拉第发明了世界上第一台发电机。如图所示,圆形金属盘安置在电磁铁的两个磁极之间,两电刷M、N分别与盘的边缘和中心点接触良好,且与灵敏电流计相连。金属盘绕中心轴沿图示方向转动,则()A.电刷M的电势高于电刷N的电势B.若只将电刷M移近N,电流计的示数变大C.若只提高金属盘转速,电流计的示数变大D.若只将变阻器滑片向左滑动,灵敏电流计的示数变大答案C根据安培定则可知,穿过金属盘的磁场方向向右,由右手定则判断可知,金属盘产生的感应电流方向从M到N,则电刷N的电势高于电刷M的电势,故A项错误;若仅将电刷M向盘中心移动,使电刷M、N之间距离减小,切割磁感线的有效长度减小,产生的感应电动势减小,感应电流减小,则电流计的示数变小,故B项错误;若只提高金属盘转速,感应电动势增大,故电流计的示数变大,故C项正确;若仅将滑动变阻器滑片向左滑,滑动变阻器接入电路的阻值变大,电路中的电流减小,磁场减弱,电流计的示数将减小,故D项错误。4.(2018苏北四市一模)如图所示,L是直流电阻不计的带铁芯线圈,A、B是完全相同的小灯泡。下列说法中正确的是()A.闭合S瞬间,A灯立即亮,B灯从不亮到逐渐变亮B.闭合S瞬间,B灯立即亮,A灯从不亮到逐渐变亮C.断开S瞬间,A灯立即熄灭,B灯闪亮后熄灭D.断开S瞬间,通过B灯的电流方向从左向右答案C闭合S瞬间,A、B立即亮,A、B项错误;稳定时,A亮,B不亮,断开S瞬间,A由于立即熄灭,由于L的自感现象,B闪亮后逐渐熄灭,且通过B的电流方向从右向左,C项正确,D项错误。5.(2018泰州模拟)如图所示,虚线MN表示甲、乙、丙三个相同正方形金属框的一条对称轴,金属框内均匀分布有界匀强磁场,磁感应强度随时间变化规律都满足B=kt,金属框按照图示方式处在磁场中,测得金属框甲、乙、丙中的感应电流分别为I甲、I乙、I丙,则下列判断正确的是()A.I乙=2I甲,I丙=2I甲B.I乙=2I甲,I丙=0C.I乙=0,I丙=0D.I乙=I甲,I丙=I甲答案BI甲=E甲R=ΔBΔt·S2·1R=Sk2R,I乙=E乙R=ΔBΔt·S·1R=SkR,由于丙中磁通量始终为零,故I丙=0。所以I乙=2I甲,I丙=0,只有B正确。二、多项选择题6.(2018南通三模)健身车上装有金属电磁阻尼飞轮,飞轮附近固定一电磁铁,示意图如图所示,人在健身时带动飞轮转动。则()A.飞轮转速越大,阻尼越大B.电磁铁所接电压越大,阻尼越大C.飞轮材料电阻率越大,...
