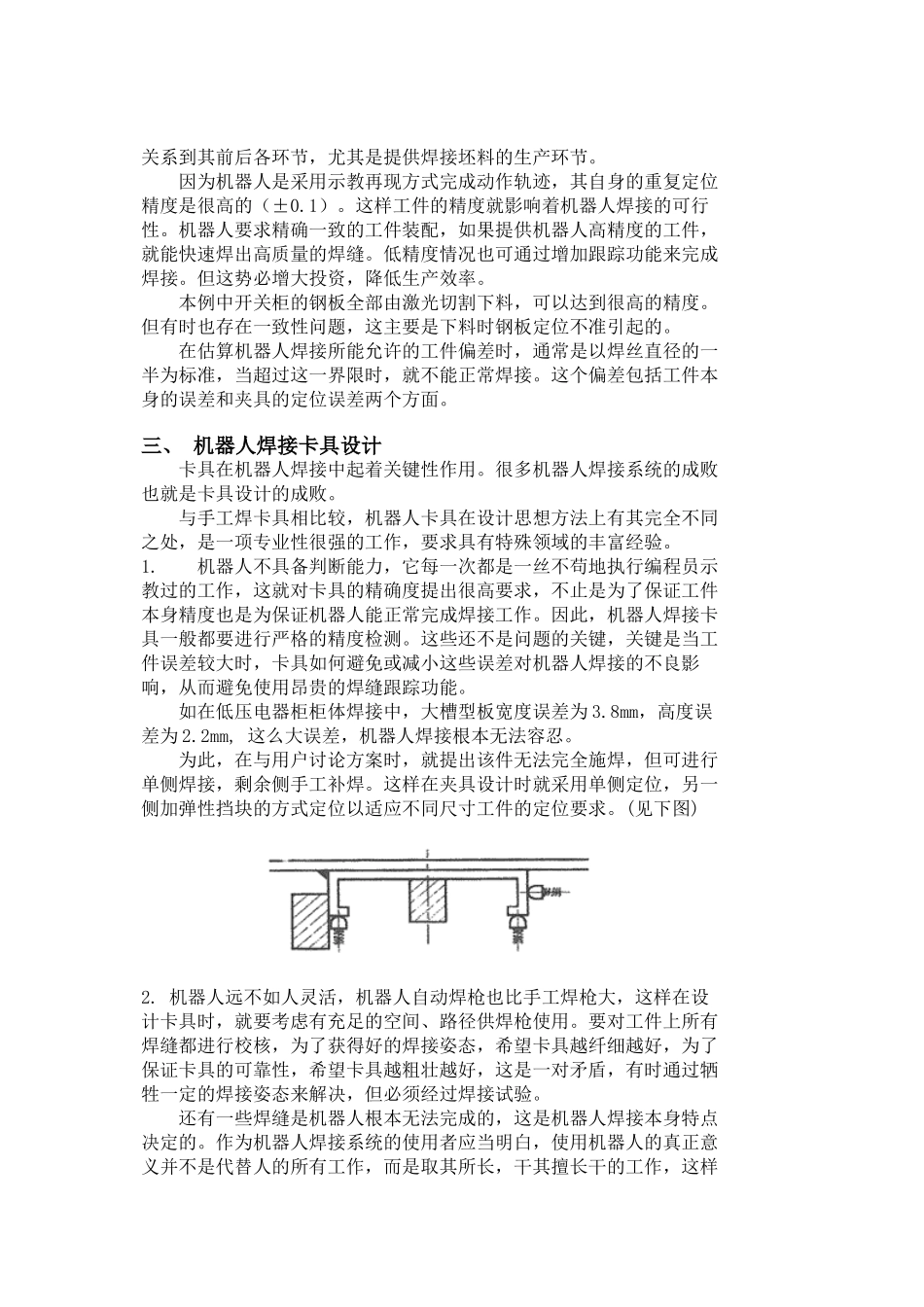

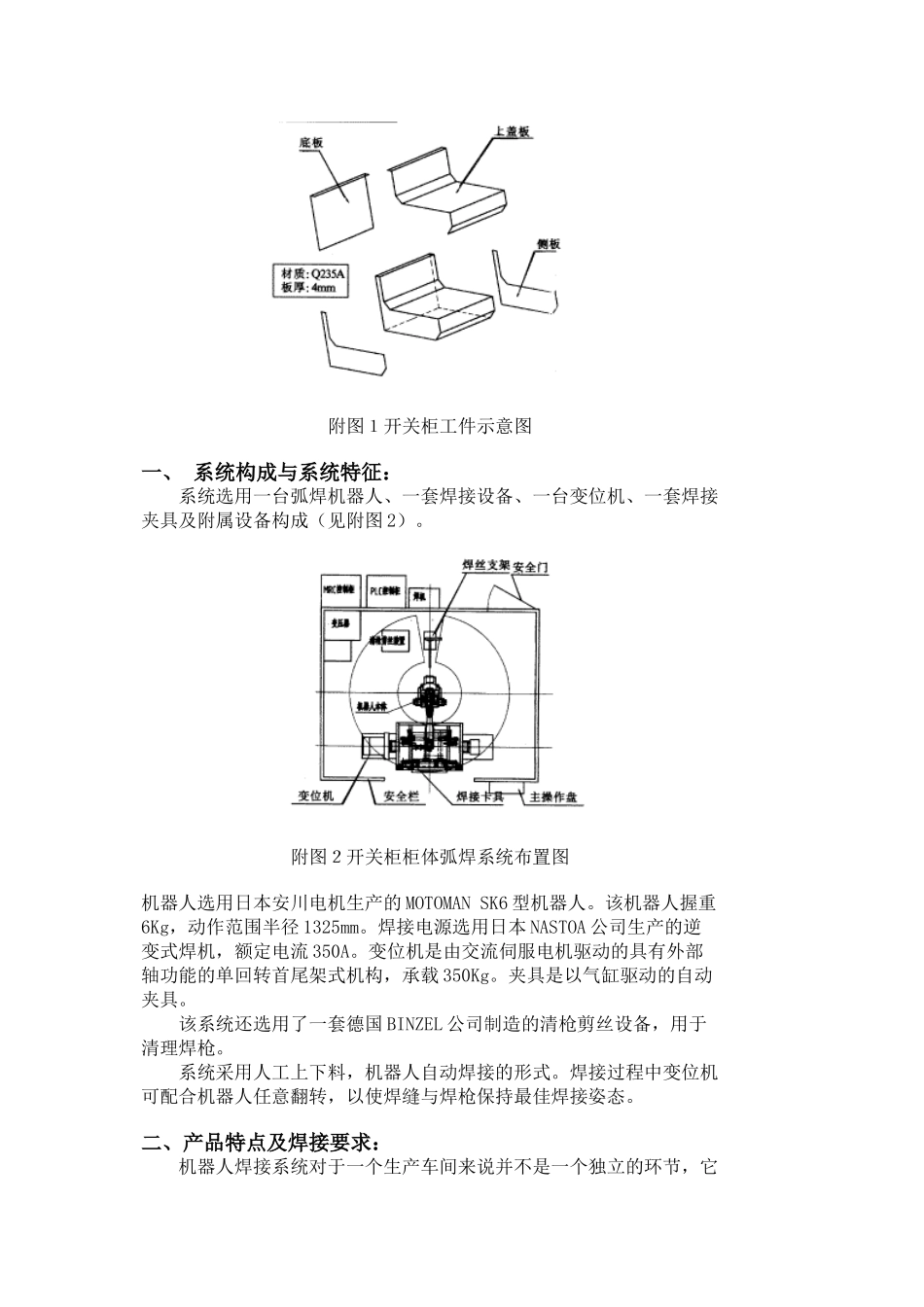

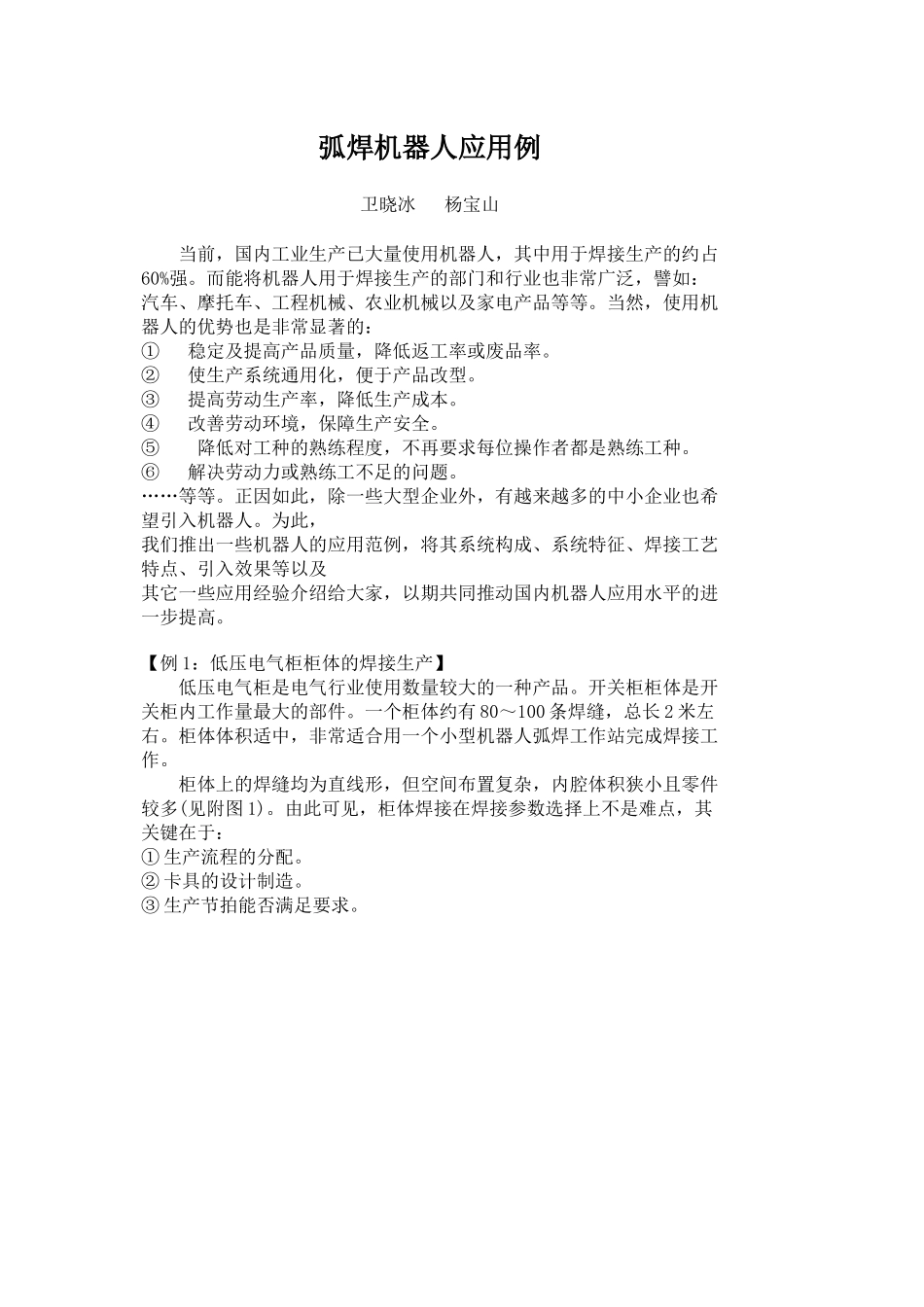

弧焊机器人应用例卫晓冰杨宝山当前，国内工业生产已大量使用机器人，其中用于焊接生产的约占60%强。而能将机器人用于焊接生产的部门和行业也非常广泛，譬如：汽车、摩托车、工程机械、农业机械以及家电产品等等。当然，使用机器人的优势也是非常显著的：①稳定及提高产品质量，降低返工率或废品率。②使生产系统通用化，便于产品改型。③提高劳动生产率，降低生产成本。④改善劳动环境，保障生产安全。⑤降低对工种的熟练程度，不再要求每位操作者都是熟练工种。⑥解决劳动力或熟练工不足的问题。……等等。正因如此，除一些大型企业外，有越来越多的中小企业也希望引入机器人。为此，我们推出一些机器人的应用范例，将其系统构成、系统特征、焊接工艺特点、引入效果等以及其它一些应用经验介绍给大家，以期共同推动国内机器人应用水平的进一步提高。【例1：低压电气柜柜体的焊接生产】低压电气柜是电气行业使用数量较大的一种产品。开关柜柜体是开关柜内工作量最大的部件。一个柜体约有80～100条焊缝，总长2米左右。柜体体积适中，非常适合用一个小型机器人弧焊工作站完成焊接工作。柜体上的焊缝均为直线形，但空间布置复杂，内腔体积狭小且零件较多(见附图1)。由此可见，柜体焊接在焊接参数选择上不是难点，其关键在于：①生产流程的分配。②卡具的设计制造。③生产节拍能否满足要求。附图１开关柜工件示意图一、系统构成与系统特征：系统选用一台弧焊机器人、一套焊接设备、一台变位机、一套焊接夹具及附属设备构成（见附图2）。附图２开关柜柜体弧焊系统布置图机器人选用日本安川电机生产的MOTOMANSK6型机器人。该机器人握重6Kg，动作范围半径1325mm。焊接电源选用日本NASTOA公司生产的逆变式焊机，额定电流350A。变位机是由交流伺服电机驱动的具有外部轴功能的单回转首尾架式机构，承载350Kg。夹具是以气缸驱动的自动夹具。该系统还选用了一套德国BINZEL公司制造的清枪剪丝设备，用于清理焊枪。系统采用人工上下料，机器人自动焊接的形式。焊接过程中变位机可配合机器人任意翻转，以使焊缝与焊枪保持最佳焊接姿态。二、产品特点及焊接要求：机器人焊接系统对于一个生产车间来说并不是一个独立的环节，它关系到其前后各环节，尤其是提供焊接坯料的生产环节。因为机器人是采用示教再现方式完成动作轨迹，其自身的重复定位精度是很高的（±0.1）。这样工件的精度就影响着机器人焊接的可行性。机器人要求精确一致的工件装配，如果提供机器人高精度的工件，就能快速焊出高质量的焊缝。低精度情况也可通过增加跟踪功能来完成焊接。但这势必增大投资，降低生产效率。本例中开关柜的钢板全部由激光切割下料，可以达到很高的精度。但有时也存在一致性问题，这主要是下料时钢板定位不准引起的。在估算机器人焊接所能允许的工件偏差时，通常是以焊丝直径的一半为标准，当超过这一界限时，就不能正常焊接。这个偏差包括工件本身的误差和夹具的定位误差两个方面。三、机器人焊接卡具设计卡具在机器人焊接中起着关键性作用。很多机器人焊接系统的成败也就是卡具设计的成败。与手工焊卡具相比较，机器人卡具在设计思想方法上有其完全不同之处，是一项专业性很强的工作，要求具有特殊领域的丰富经验。1.机器人不具备判断能力，它每一次都是一丝不苟地执行编程员示教过的工作，这就对卡具的精确度提出很高要求，不止是为了保证工件本身精度也是为保证机器人能正常完成焊接工作。因此，机器人焊接卡具一般都要进行严格的精度检测。这些还不是问题的关键，关键是当工件误差较大时，卡具如何避免或减小这些误差对机器人焊接的不良影响，从而避免使用昂贵的焊缝跟踪功能。如在低压电器柜柜体焊接中，大槽型板宽度误差为3.8mm，高度误差为2.2mm,这么大误差，机器人焊接根本无法容忍。为此，在与用户讨论方案时，就提出该件无法完全施焊，但可进行单侧焊接，剩余侧手工补焊。这样在夹具设计时就采用单侧定位，另一侧加弹性挡块的方式定位以适应不同尺寸工件的定位要求。(见下图)2.机器人远不如人灵活，机器人自动焊枪也比手工焊枪大，这样在设计卡具时，就要考虑有充足的空间、路径供焊枪使用。要对工...
