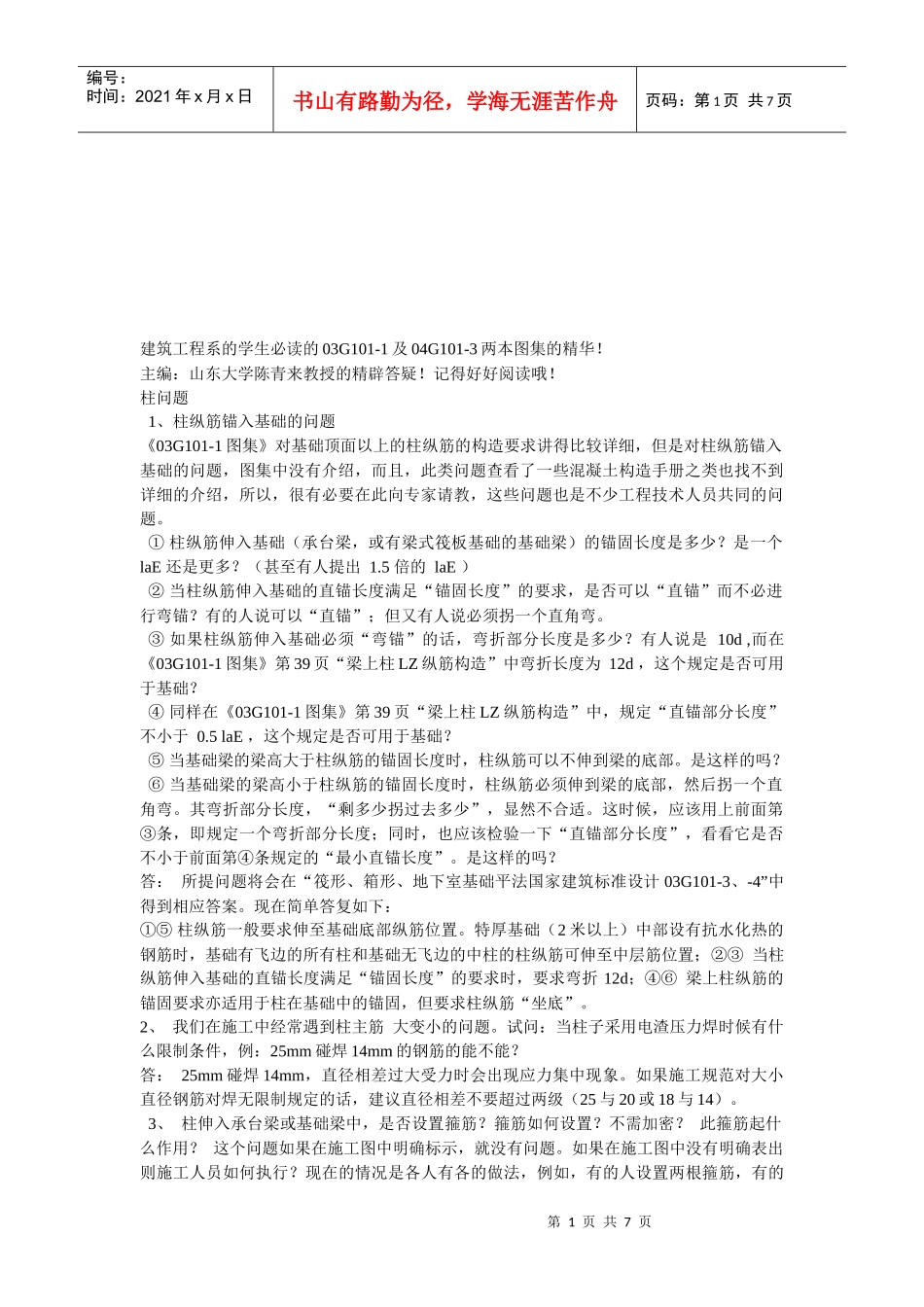

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页建筑工程系的学生必读的03G101-1及04G101-3两本图集的精华！主编：山东大学陈青来教授的精辟答疑！记得好好阅读哦！柱问题1、柱纵筋锚入基础的问题《03G101-1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。①柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个laE还是更多？（甚至有人提出1.5倍的laE）②当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否可以“直锚”而不必进行弯锚？有的人说可以“直锚”；但又有人说必须拐一个直角弯。③如果柱纵筋伸入基础必须“弯锚”的话，弯折部分长度是多少？有人说是10d,而在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中弯折长度为12d，这个规定是否可用于基础？④同样在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中，规定“直锚部分长度”不小于0.5laE，这个规定是否可用于基础？⑤当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。是这样的吗？⑥当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。其弯折部分长度，“剩多少拐过去多少”，显然不合适。这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下“直锚部分长度”，看看它是否不小于前面第④条规定的“最小直锚长度”。是这样的吗？答：所提问题将会在“筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4”中得到相应答案。现在简单答复如下：①⑤柱纵筋一般要求伸至基础底部纵筋位置。特厚基础（2米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置；②③当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求时，要求弯折12d；④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋“坐底”。2、我们在施工中经常遇到柱主筋大变小的问题。试问：当柱子采用电渣压力焊时候有什么限制条件，例：25mm碰焊14mm的钢筋的能不能？答：25mm碰焊14mm，直径相差过大受力时会出现应力集中现象。如果施工规范对大小直径钢筋对焊无限制规定的话，建议直径相差不要超过两级（25与20或18与14）。3、柱伸入承台梁或基础梁中，是否设置箍筋？箍筋如何设置？不需加密？此箍筋起什么作用？这个问题如果在施工图中明确标示，就没有问题。如果在施工图中没有明确表出则施工人员如何执行？现在的情况是各人有各的做法，例如，有的人设置两根箍筋，有的第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页人只设置一根箍筋。答：要设不少于两道箍筋，但不需要加密。箍筋的作用是保持柱纵筋在浇筑混凝土时钢筋之间的相对位置和钢筋笼的定位不受扰动。4、柱上端“非连接区”？《G101图集》规定，柱的下部，即在楼板梁的上方有一个“非连接区”（是个箍筋加密区），纵筋的接头只能在“非连接区”以上部位（也就是柱的中部）进行。然而，图集没有规定在柱的上部有没有“非连接区”？例如，在柱上部的箍筋加密区或者在柱梁的交叉部位允许不允许纵筋连接？事实上，有的施工人员在上述的柱上部区域进行了钢筋接头。这样，他在柱中部有一个钢筋接头，在柱上部又有一个钢筋接头，违背了“同一纵向受力钢筋不宜设置两个或两个以上接头”的规定。（见《混凝土结构工程施工质量验收规范》）不过，上述规范的用语是“不宜”，并没有强制规定。因此，请教一下上述柱纵筋的接头问题如何解释？如何执行？其中有什么理论根据？答：提问者可能是指00G101，03G101-1中从下层柱的上部到上层柱的下部形成的非连接区是连续的。规范对此规定是“不宜”，未做强制规定，国家建筑标准设计的规定偏严，对保证质量有好处。如果难以做到，结构设计师可以对此规定进行变更。规范用语“不宜”，反映了中国人的辨证思维。对...
