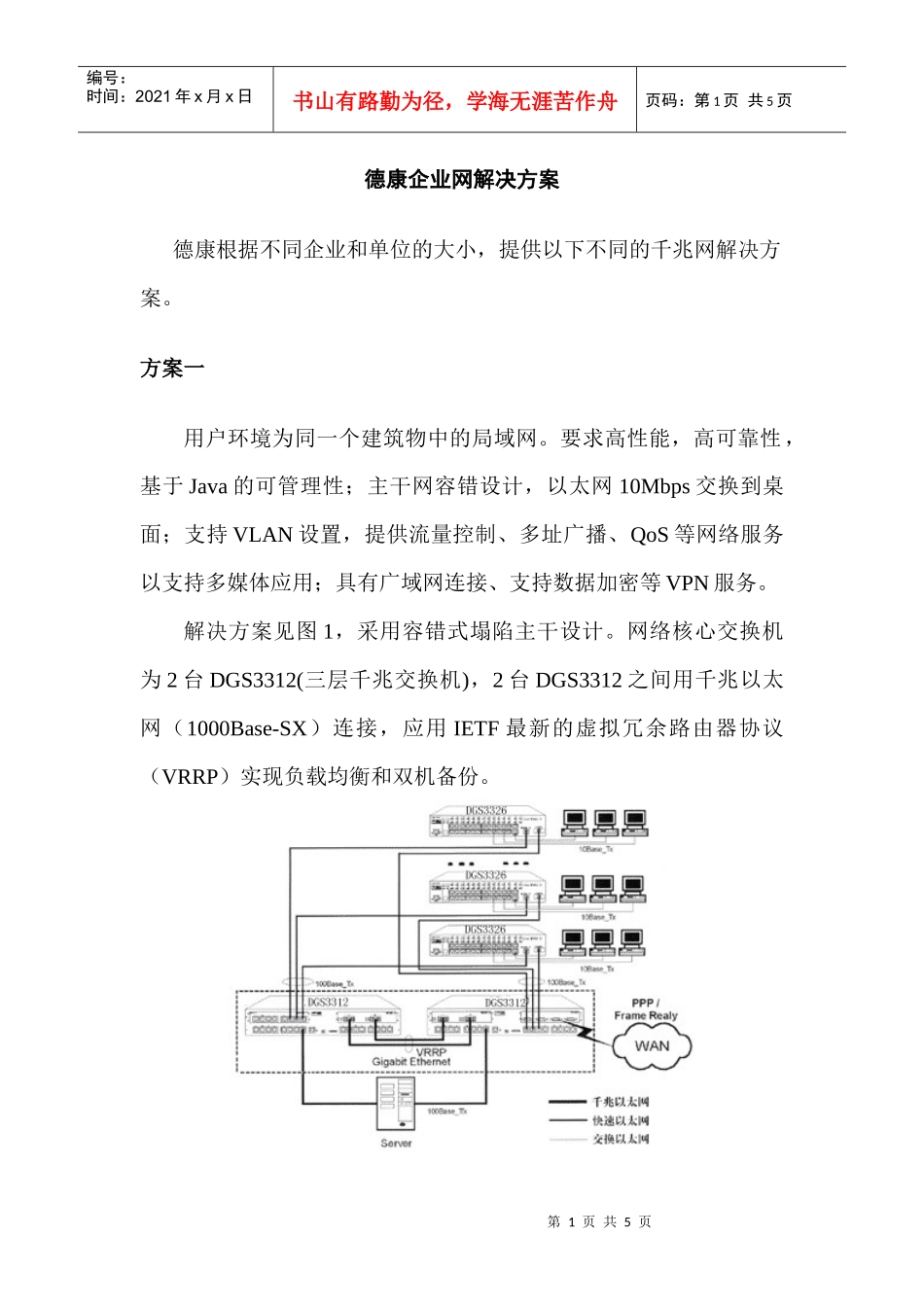

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页德康企业网解决方案德康根据不同企业和单位的大小，提供以下不同的千兆网解决方案。方案一用户环境为同一个建筑物中的局域网。要求高性能，高可靠性，基于Java的可管理性；主干网容错设计，以太网10Mbps交换到桌面；支持VLAN设置，提供流量控制、多址广播、QoS等网络服务以支持多媒体应用；具有广域网连接、支持数据加密等VPN服务。解决方案见图1，采用容错式塌陷主干设计。网络核心交换机为2台DGS3312(三层千兆交换机)，2台DGS3312之间用千兆以太网（1000Base-SX）连接，应用IETF最新的虚拟冗余路由器协议（VRRP）实现负载均衡和双机备份。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页图1各楼层交换机采用DGS3326三层千兆交换机，每台交换机通过2个1000Base-SX上连端口与DGS3312(三层千兆交换机)连接，可为用户提供24个100Base-TX端口和两个千兆光口。DGS3312(三层千兆交换机)和DGS3326三层千兆交换机均支持基于IEEE802.1p标准的数据优先级处理和802.1q标准的虚拟网设置，支持工业标准的IGMPSnooping，能实现多点组播。在DGS3326(三层千兆交换机)中插入2端口的千兆光口模块，用户可以具备PPP或帧中继的广域网支持，配合DGS3312(三层千兆交换机)内置的硬件防火墙和DECOM针对远程办事处及企业分公司应用的DRS943V系列路由器，可以提供IPSec、IKE、NAT及L2TP等VPN服务，满足用户Internet访问和构筑Extranet的要求。方案二用户环境为2~5个左右建筑物组成的小型园区网，其他要求同方案一。解决方案见图2。在每个建筑物内设置1台DGS3312千兆交换机，DGS3312之间用光纤千兆以太网构成网状网连接，运行OSPF路由协议。在建筑物内用100Mbps快速以太网做主干，用户工作组交换机采用DGS3326，100Mbps以太网交换到桌面。第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页图2这个方案设计的特点是，在主干网采用了千兆以太网网状网结构，技术先进，带宽大，可靠性高，与一般千兆以太网交换机相比，由于采用了交换式路由器和OSPF路由协议，可以保证所有主干网连接均处于激活工作状态，可充分利用线路资源，实现负载均衡。其他特点与方案一相同。方案三用户环境为大型建筑物局域网，要求大容量，高可靠性，骨干网采用千兆以太网。其他要求同方案一。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页解决方案见图3。骨干网核心交换机采用DGS3312(三层千兆)双机容错。DGS3308作为配线间交换机，也采用双机配置，使用千兆以太网与核心交换机连接。工作组交换机采用DGS332610/100Mbps以太网交换机，为用户提供10/100Mbps以太网交换服务。第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页图3本方案的特点是高可靠性、容错设计，主干网所有环节均采用了双机备份，并在正常情况下支持负载均衡，彻底保证了网络没有单点故障。点评根据企业范围不同，德康利用千兆以太网技术，给出大中小范围的企业网的解决方案。每个方案中，除主要网络设备采用双电源系统外，主要网络设备、主要网络链路均采用了备份容错设计，支持负载均衡功能，提高网络系统的可靠性和实时性。方案可直接应用于数据处理量大，对可靠性、实时性要求较高行业的网络建设中。
