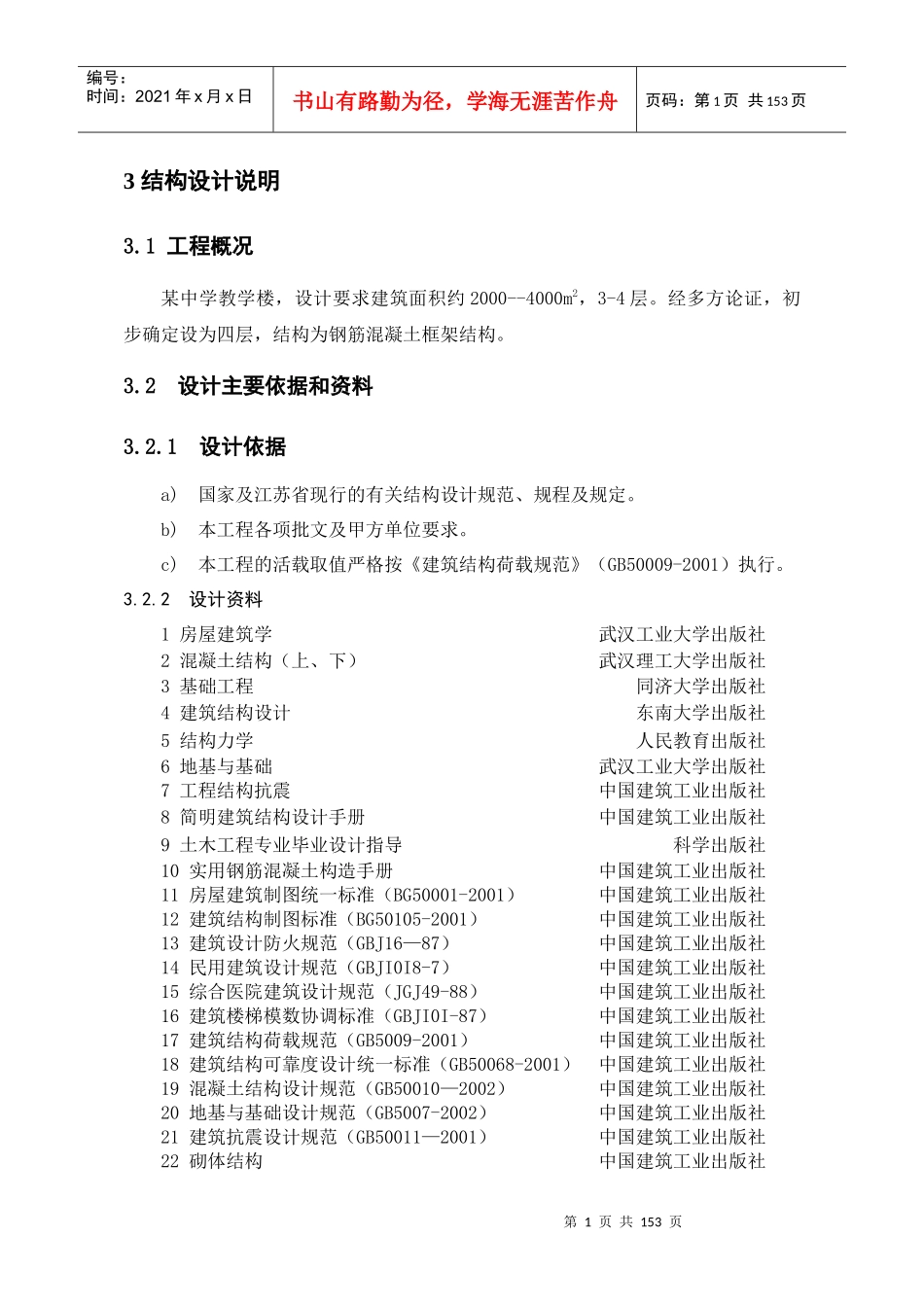

第1页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共153页3结构设计说明3.1工程概况某中学教学楼，设计要求建筑面积约2000--4000m2，3-4层。经多方论证，初步确定设为四层，结构为钢筋混凝土框架结构。3.2设计主要依据和资料3.2.1设计依据a)国家及江苏省现行的有关结构设计规范、规程及规定。b)本工程各项批文及甲方单位要求。c)本工程的活载取值严格按《建筑结构荷载规范》（GB50009-2001）执行。3.2.2设计资料1房屋建筑学武汉工业大学出版社2混凝土结构（上、下）武汉理工大学出版社3基础工程同济大学出版社4建筑结构设计东南大学出版社5结构力学人民教育出版社6地基与基础武汉工业大学出版社7工程结构抗震中国建筑工业出版社8简明建筑结构设计手册中国建筑工业出版社9土木工程专业毕业设计指导科学出版社10实用钢筋混凝土构造手册中国建筑工业出版社11房屋建筑制图统一标准（BG50001-2001）中国建筑工业出版社12建筑结构制图标准（BG50105-2001）中国建筑工业出版社13建筑设计防火规范（GBJ16—87）中国建筑工业出版社14民用建筑设计规范（GBJI0I8-7）中国建筑工业出版社15综合医院建筑设计规范（JGJ49-88）中国建筑工业出版社16建筑楼梯模数协调标准（GBJI0I-87）中国建筑工业出版社17建筑结构荷载规范（GB5009-2001）中国建筑工业出版社18建筑结构可靠度设计统一标准（GB50068-2001）中国建筑工业出版社19混凝土结构设计规范（GB50010—2002）中国建筑工业出版社20地基与基础设计规范（GB5007-2002）中国建筑工业出版社21建筑抗震设计规范（GB50011—2001）中国建筑工业出版社22砌体结构中国建筑工业出版社第2页共153页第1页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共153页23简明砌体结构设计施工资料集成中国电力出版社24土木工程专业毕业设计指南中国水利水电出版社25土建工程图与AutoCAD科学出版社26简明砌体结构设计手册机械工业出版社27砌体结构设计手册中国建筑工业出版社28砌体结构设计规范（GB50010—2002）中国建筑工业出版社本工程采用框架结构体系，抗震等级为四级。本工程耐火等级为二级，其建筑构件的耐火极限及燃烧性能均按民用建筑设计规范（GBJI0I8-7）执行.全部图纸尺寸除标高以米为单位外均以毫米为单位。本工程结构图中所注标高均为结构标高。3.3结构设计方案及布置钢筋混凝土框架结构是由梁，柱通过节点连接组成的承受竖向荷载和水平荷载的结构体系。墙体只给围护和隔断作用。框架结构具有建筑平面布置灵活，室内空间大等优点，广泛应用于电子、轻工、食品、化工等多层厂房和住宅、办公、商业、旅馆等民用建筑。因此这次设计的成集中学教学楼采用钢筋混凝土框架结构。按结构布置不同，框架结构可以分为横向承重，纵向承重和纵横向承重三种布置方案。本次设计的教学楼采用横向承重方案，竖向荷载主要由横向框架承担，楼板为预制板时应沿横向布置，楼板为现浇板时，一般需设置次梁将荷载传至横向框架。横向框架还要承受横向的水平风载和地震荷载。在房屋的纵向则设置连系梁与横向框架连接，这些联系梁与柱实际上形成了纵向框架，承受平行于房屋纵向的水平风荷载和地震荷载。3.4变形缝的设置在结构总体布置中，为了降低地基沉降、温度变化和体型复杂对结构的不利影响，可以设置沉降缝、伸缩缝和防震缝将结构分成若干独立的单元。当房屋既需要设沉降缝，又需要设伸缩缝，沉降缝可以兼做伸缩缝，两缝合并设置。对有抗震设防要求的的房屋，其沉降缝和伸缩缝均应该符合防震缝的要求，并进可能做到三缝合一。第3页共153页第2页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共153页3.5构件初估3.5.1柱截面尺寸的确定柱截面高度可以取，H为层高；柱截面宽度可以取为。选定柱截面尺寸为500mm×500mm3.5.2梁尺寸确定框架梁截面高度取梁跨度的l/8~l/12。该工程框架为纵横向承重，根据梁跨度可初步确定框架梁300mm×600mm3.5.3楼板厚度楼板为现浇双向板，根据经验板厚取130mm。3.6基本假定与计算简图3.6.1基本假定第一：平面结构假定：该工程平面为正交布置，可认为每一...
