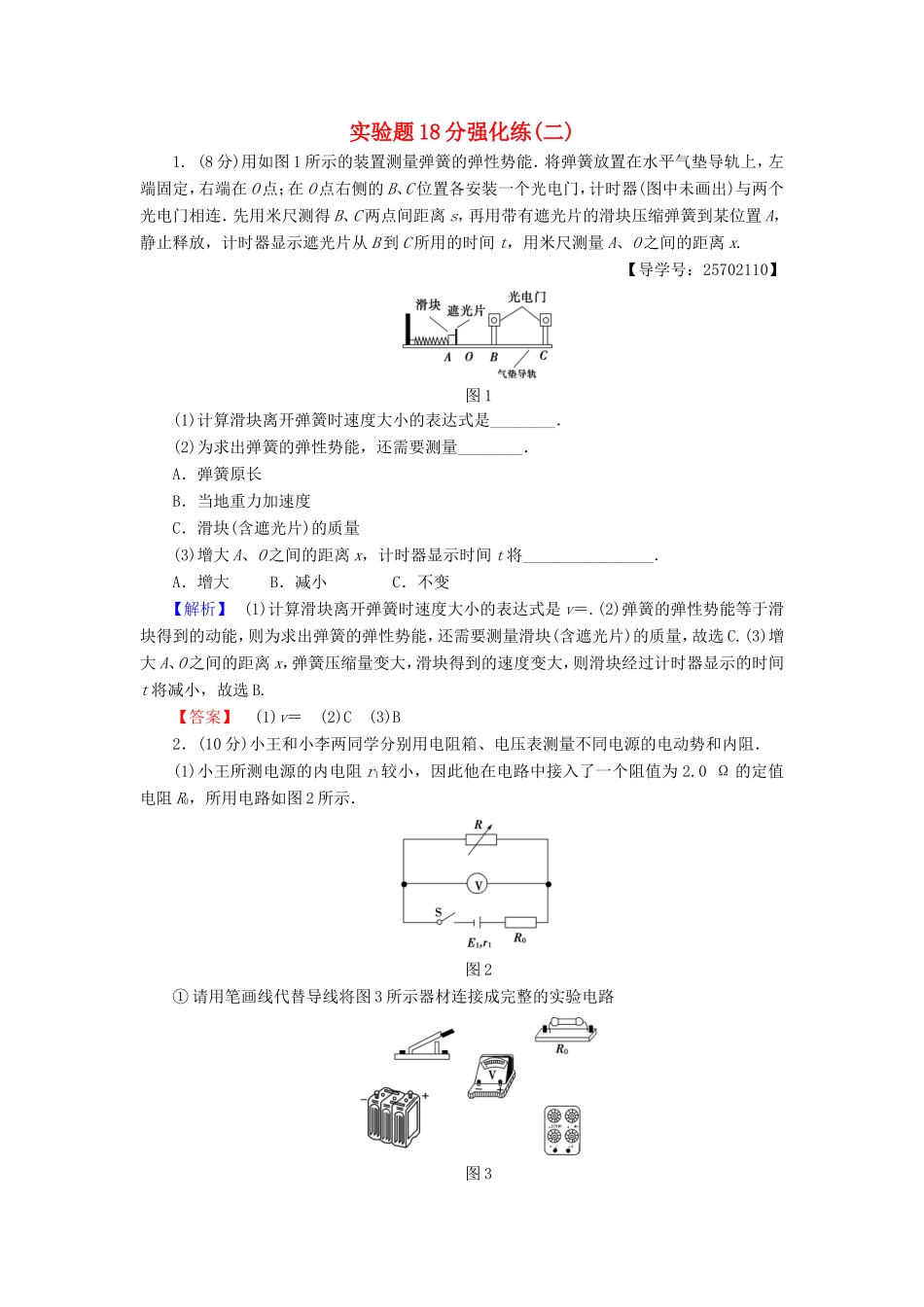

实验题18分强化练(二)1.(8分)用如图1所示的装置测量弹簧的弹性势能．将弹簧放置在水平气垫导轨上，左端固定，右端在O点；在O点右侧的B、C位置各安装一个光电门，计时器(图中未画出)与两个光电门相连．先用米尺测得B、C两点间距离s，再用带有遮光片的滑块压缩弹簧到某位置A，静止释放，计时器显示遮光片从B到C所用的时间t，用米尺测量A、O之间的距离x.【导学号：25702110】图1(1)计算滑块离开弹簧时速度大小的表达式是________．(2)为求出弹簧的弹性势能，还需要测量________．A．弹簧原长B．当地重力加速度C．滑块(含遮光片)的质量(3)增大A、O之间的距离x，计时器显示时间t将________________．A．增大B．减小C．不变【解析】(1)计算滑块离开弹簧时速度大小的表达式是v＝.(2)弹簧的弹性势能等于滑块得到的动能，则为求出弹簧的弹性势能，还需要测量滑块(含遮光片)的质量，故选C.(3)增大A、O之间的距离x，弹簧压缩量变大，滑块得到的速度变大，则滑块经过计时器显示的时间t将减小，故选B.【答案】(1)v＝(2)C(3)B2．(10分)小王和小李两同学分别用电阻箱、电压表测量不同电源的电动势和内阻．(1)小王所测电源的内电阻r1较小，因此他在电路中接入了一个阻值为2.0Ω的定值电阻R0，所用电路如图2所示．图2①请用笔画线代替导线将图3所示器材连接成完整的实验电路图3②闭合开关S，调整电阻箱的阻值R，读出电压表相应的示数U，得到了一组U、R数据．为了比较准确地得出实验结论，小王同学准备用直线图象来处理实验数据，图象的纵坐标表示电压表读数U，则图象的横坐标表示的物理量应该是________．(2)小李同学所测电源的电动势E2约为9V，内阻r2为35～55Ω，允许通过的最大电流为50mA.小李同学所用电路如图4所示，图中电阻箱R的阻值范围为0～9999Ω.图4①电路中R0为保护电阻．实验室中备有以下几种规格的定值电阻，本实验中应选用________．A．20Ω，125mAB．50Ω，20mAC．150Ω，60mAD．1500Ω，5mA②实验中通过调节电阻箱的阻值，记录电阻箱的阻值R及相应的电压表的示数U，根据测得的多组数据，作出图线，图线的纵轴截距为a，图线的斜率为b，则电源的电动势E2＝________，内阻r2＝________.【解析】(1)①根据电路图，实物图连接如图所示：②根据欧姆定律可知：E1＝U＋(R0＋r1)，可得U＝E1－(R0＋r1)，故横坐标为.(2)①电路最小总电阻约为Rmin＝Ω＝180Ω，为保护电路安全，保护电阻应选C；②在闭合电路中，电源电动势为E2＝U＋Ir2＝U＋r2，则＝·＋，则图象是直线，截距a＝，得E2＝，斜率b＝，得r2＝.【答案】(1)①见解析②(2)①C②
