110KV变电站电器一次部分设计VIP专享VIP免费

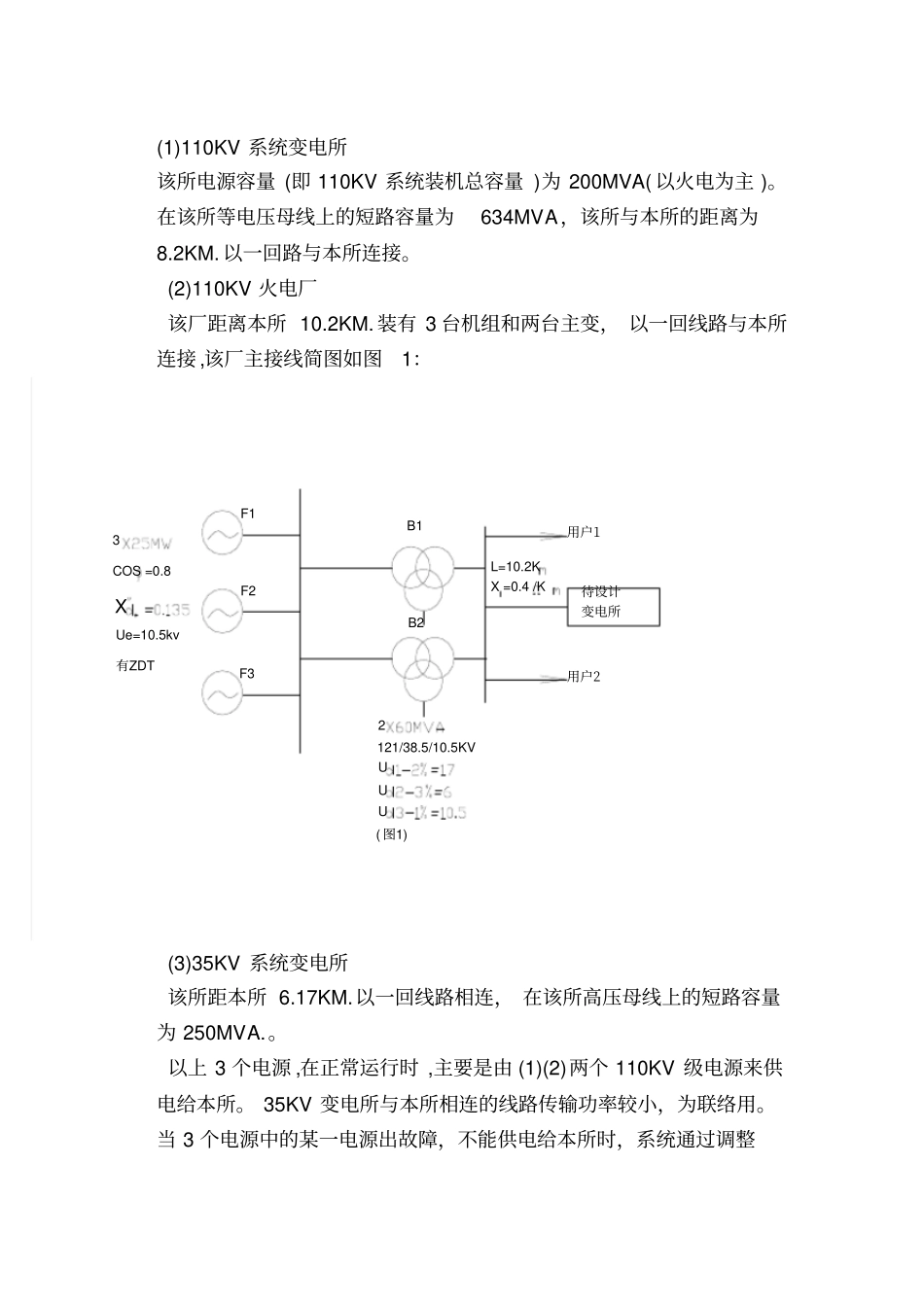

目录一、110KV变电所电气一次部分初步设计---------------------------------1二、设计任务书-------------------------------------------------------------------4三、主接线设计-------------------------------------------------------------------5〈一〉负荷分析统计〈二〉主变选择〈三〉主接线方案拟定〈四〉可靠性分析四、经济比较--------------------------------------------------------------------11五、短路电流计算-------------------------------------------------------------13六、电气设备设计选择---------------------------------------------------------22〈一〉选择母线〈二〉选择断路器、隔离开关〈三〉选择10KV母线的支持绝缘子〈四〉选择110KV一回出线上一组CT七、配电装置设计-----------------------------------------------------------------33一．110KV变电所电气一次部分初步设计参考资料1.本所设计电压等级：110/35/10K2.系统运行方式：不要求在本所调压3.电源情况与本所连接的系统电源共有3个，其中110KV两个，35KV一个.具体情况如下：待设计变电所用户1用户2L=10.2KX=0.4/KB1B2F1F2F33COS=0.8XUe=10.5kv有ZDT2121/38.5/10.5KVUUU(图1)(1)110KV系统变电所该所电源容量(即110KV系统装机总容量)为200MVA(以火电为主)。在该所等电压母线上的短路容量为634MVA，该所与本所的距离为8.2KM.以一回路与本所连接。(2)110KV火电厂该厂距离本所10.2KM.装有3台机组和两台主变，以一回线路与本所连接,该厂主接线简图如图1：(3)35KV系统变电所该所距本所6.17KM.以一回线路相连，在该所高压母线上的短路容量为250MVA.。以上3个电源,在正常运行时,主要是由(1)(2)两个110KV级电源来供电给本所。35KV变电所与本所相连的线路传输功率较小，为联络用。当3个电源中的某一电源出故障，不能供电给本所时，系统通过调整运行方式，基本是能满足本所重要负荷的用电，此时35KV变电所可以按合理输送容量供电给本所。4.本所地理概况：系统变电所公路待设计变电所110KV火电厂塘源变水厂化工厂铝厂35KV系统变电所NS5.本地区气象及地质条件年最高气温：40℃最高月平均气温：34℃年最低气温：-4℃地震烈度：7度以上年平均雷电日：90天海拔高度：75M6.负荷资料（1）35KV负荷用户名称容量（MW）距离（KM）备注化工厂3.515Ⅰ类负荷铝厂4.313Ⅰ类负荷水厂1.85Ⅰ类负荷塘源变74ⅡⅢ类负荷35KV用户中，化工厂，铝厂有自备电源（2）10KV远期最大负荷用户名称容量（MW）负荷性质机械厂0.8Ⅲ自行车厂1.0Ⅲ食品加工厂0.35Ⅲ电台0.25Ⅰ纺织厂0.9Ⅰ木材厂0.4Ⅱ齿轮厂0.6Ⅱ10KV用户在距本所1-3KM范围内（3）本变电所自用负荷约为60KVA（4）一些负荷参数的取值：a.负荷功率因数均取cosφ=0.85b.负荷同期率Kt=0.9c.年最大负荷利用小时数Ｔmax＝4500小时/年d表中所列负荷不包括网损在内，故计算时因考虑网损，此处计算一律取网损率为5%e.各电压等级的出线回路数在设计中根据实际需要来决定。各电压等级是否预备用线路请自行考虑决定。二．设计任务书1．电气主接线设计2．短路电流计算3．主要电气设备及载流导体选择4．配电装置的设计三．设计成品说明书一份。（包括对设计基本内容的论证：短路电流计算过程。电气设备选择计算过程。）110KV变电所的初步设计计算一．主接线设计〈一〉负荷分析统计（1）35KV侧负荷：S35KV=(1+5%)×85.0)78.13.45.3(×0.9=18.455MVA其中Ⅰ类负荷：SⅠ35KV=(1+5%)×85.0)8.13.45.3(×0.9=10.673MVAⅠ类负荷占总负荷百分数：KVKVSS3535×100%=455.18673.10×100%=57.8%（2）10KV侧负荷：S10KV=(1+5%)×85.0)6.04.09.025.035.018.0(×0.9=4.781MVA其中Ⅰ类负荷：SⅠ10KV=(1+5%)×85.0)9.025.0(×0.9=1.279MVAⅡ类负荷：SⅡ10KV=(1+5%)×85.0)6.04.0(×0.9=1.112MVAⅠ类负荷总负荷百分数：%8.26%100781.4279.11010KVKVSSⅡ类负荷占总负荷百分数：%3.23%100781.4112.1%1001010KVKVSS（3）110KV侧负荷：S110KV=(1+5%)(S35KV+S10KV+S所用)=(1+5%)(18.455+4.781+0.06)=24.461MKA〈二〉主变选择(1)台数分析：主变台数确定的要求：对大城市郊区的一次变电站，在中、低压...
