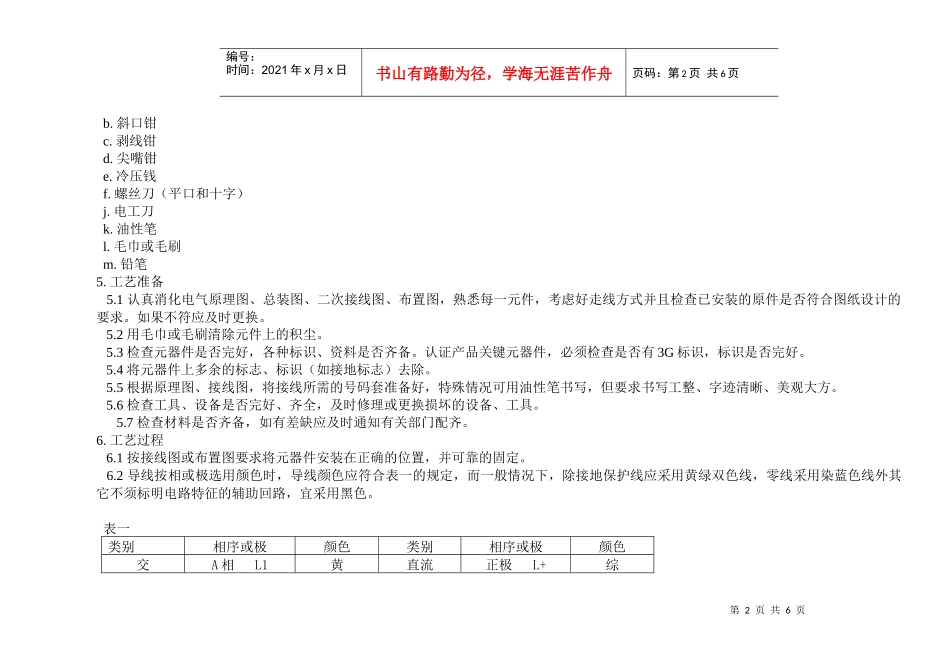

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页1.使用范围本规程适用于本公司成套二次线的配制。2.引用标准GB50171-1992《电气装置安装工程盘、柜及二次回路结线施工及验收规程》CECS49-1993《低压成套开关设备验收规程》GB2681-1981《电工成套装置中的导线颜色》GB7251.1-1997《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》GB3906-1991《3~35kV交流金属封闭开关设备》GB11022-1999《高压开关设备通用技术条件》JB/T9661-1999《低压抽出式成套开关设备》JB/T9666-1999《JK型交流低腰配电柜》JB/T56189-1997《低压抽出式成套开关设备产品质量分等》JB/T56186-1997《低压固定封闭式成套开关设备产品质量分等》JB/T56236-1999《3~40.5kV交流金属封闭开关设备产品质量分等检查导则》3.材料a.BV聚氯乙烯绝缘铜芯线（黑、淡蓝、黄绿双色）b.BVR聚氯乙烯绝缘铜芯线（黑、淡蓝、黄绿双色）c.缠绕管(Φ6Φ8Φ16)d.尼龙扎带（大、中、小）e.行线卡f.号码管（或称号码套）g.塑料行线槽(35*3550*3550*5050*8080*5080*80)h.松香、焊锡i.铜质裸压端头j.预绝管4.设备及工具a.平口钳第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页b.斜口钳c.剥线钳d.尖嘴钳e.冷压钱f.螺丝刀（平口和十字）j.电工刀k.油性笔l.毛巾或毛刷m.铅笔5.工艺准备5.1认真消化电气原理图、总装图、二次接线图、布置图，熟悉每一元件，考虑好走线方式并且检查已安装的原件是否符合图纸设计的要求。如果不符应及时更换。5.2用毛巾或毛刷清除元件上的积尘。5.3检查元器件是否完好，各种标识、资料是否齐备。认证产品关键元器件，必须检查是否有3G标识，标识是否完好。5.4将元器件上多余的标志、标识（如接地标志）去除。5.5根据原理图、接线图，将接线所需的号码套准备好，特殊情况可用油性笔书写，但要求书写工整、字迹清晰、美观大方。5.6检查工具、设备是否完好、齐全，及时修理或更换损坏的设备、工具。5.7检查材料是否齐备，如有差缺应及时通知有关部门配齐。6.工艺过程6.1按接线图或布置图要求将元器件安装在正确的位置，并可靠的固定。6.2导线按相或极选用颜色时，导线颜色应符合表一的规定，而一般情况下，除接地保护线应采用黄绿双色线，零线采用染蓝色线外其它不须标明电路特征的辅助回路，宜采用黑色。表一类别相序或极颜色类别相序或极颜色交A相L1黄直流正极L+综第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页流B相L2绿负极L-蓝C相L3红接地中性线M淡蓝中性线N,淡蓝中性保护线PEN黄绿相间保护线PE黄绿相间如果是信号线，用0.75mm²白色线（PLC仪表上的线）一般用1mm²的黑色线6.3辅助电路均应采用绝缘铜导线。绝缘导线的额定电压不应低于电路的额定绝缘电压。6.4采用单股导线时，导线的截面面积不应小于1.5m㎡；采用多股导线时，导线的截面面积不应小于1m㎡。对于电流互感器的二次回路，其导线截面面积应采用2.5m㎡，电流回路应为4m㎡。6.5导线不应有中间接头。6.6多股导线端部应加冷压端头接线。弱电回路中截面面积小于1m㎡的单股导线应采用焊锡或其它合适的方式接线。（接端子和接孔的，压预绝缘端头。接其他的压预绝缘叉头）6.7每个元件均应有一个标志牌，每个标志牌上均应标注元件在接线图（或原理图）上的代号或位号，除元件本身附有供填写的标准牌外，标牌不得固定在原价本体上，而只能固定在元件的右下方（安装在面板上的远近从板后看，柜内元件从柜体正面看。）6.8按考虑好的线束走向，根据实际尺寸量取所需导线长度，用剥线钳剥掉导线端头的绝缘层。（直径大的，不能用剥线钳的则用电工刀剥掉）。绝缘层的去除长度应符合表二。表二导线截面积（m㎡）0.35～1.01.2～1.52～2.53～45～68～10剥去长度（mm）555678.56.9把号码管按正确的方向穿入导线中，然后穿入予绝缘管。应注意：当导线水平放置时，号码管穿入后，号码管的标号应从左读到右；当导线竖直放置时，号码管穿入后，号码管的标号应从上读到下。6.10将铜质裸压接线端头用冷压钳稳固地压...
