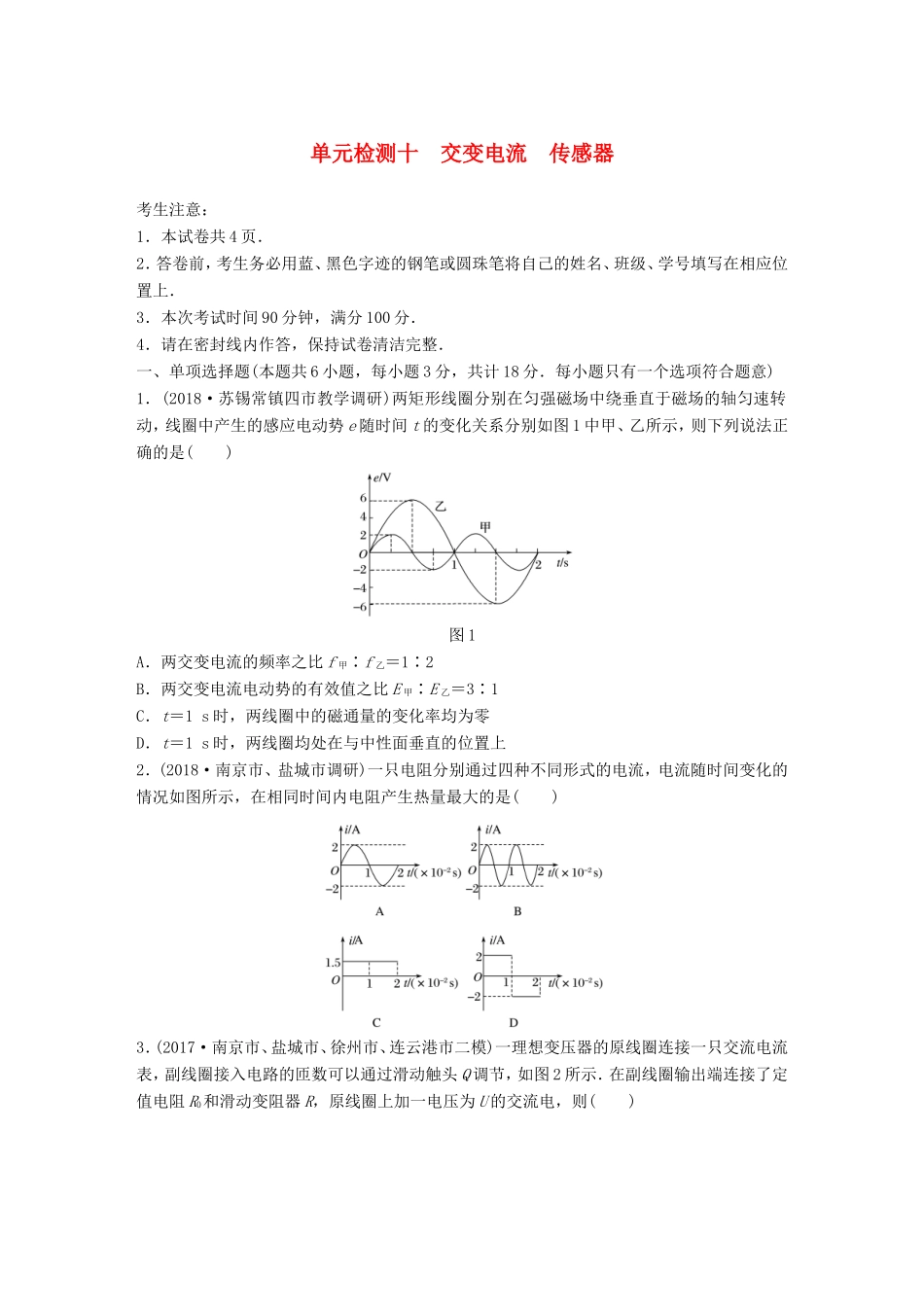

单元检测十交变电流传感器考生注意：1．本试卷共4页．2．答卷前，考生务必用蓝、黑色字迹的钢笔或圆珠笔将自己的姓名、班级、学号填写在相应位置上．3．本次考试时间90分钟，满分100分．4．请在密封线内作答，保持试卷清洁完整．一、单项选择题(本题共6小题，每小题3分，共计18分．每小题只有一个选项符合题意)1．(2018·苏锡常镇四市教学调研)两矩形线圈分别在匀强磁场中绕垂直于磁场的轴匀速转动，线圈中产生的感应电动势e随时间t的变化关系分别如图1中甲、乙所示，则下列说法正确的是()图1A．两交变电流的频率之比f甲∶f乙＝1∶2B．两交变电流电动势的有效值之比E甲∶E乙＝3∶1C．t＝1s时，两线圈中的磁通量的变化率均为零D．t＝1s时，两线圈均处在与中性面垂直的位置上2．(2018·南京市、盐城市调研)一只电阻分别通过四种不同形式的电流，电流随时间变化的情况如图所示，在相同时间内电阻产生热量最大的是()3．(2017·南京市、盐城市、徐州市、连云港市二模)一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过滑动触头Q调节，如图2所示．在副线圈输出端连接了定值电阻R0和滑动变阻器R，原线圈上加一电压为U的交流电，则()图2A．保持Q位置不动，将P向上滑动时，电流表的读数变大B．保持Q位置不动，将P向上滑动时，电流表的读数不变C．保持P位置不动，将Q向上滑动时，电流表的读数变小D．保持P位置不动，将Q向上滑动时，电流表的读数变大4．图3甲是一台小型发电机的构造示意图，线圈逆时针转动，产生的电动势e随时间t变化的正弦规律图象如图乙所示．发电机线圈的内阻不计，外接灯泡的电阻为12Ω，则()图3A．在t＝0.01s时刻，穿过线圈的磁通量为零B．电压表的示数为6VC．灯泡消耗的电功率为3WD．若其他条件不变，仅将线圈的转速提高一倍，则线圈电动势的表达式e＝12sin100πt(V)5．(2018·黄桥中学第三次段考)如图4所示，一理想变压器原、副线圈匝数比为3∶1，副线圈接三个相同的灯泡，均能正常发光，若在原线圈所在电路上再串联一相同灯泡L(设电源电压有效值不变)，则()图4A．灯L与三灯亮度相同B．灯L比三灯都暗C．灯L将会被烧坏D．无法判断其亮度情况6．(2018·铜山中学模拟)某一火警报警系统原理图如图5所示，报警器未画出，a、b接在电压u＝311sin314t(V)的正弦交流电源上，Rt为半导体热敏材料制成的传感器，Rt的电阻随温度升高而减小，下列说法正确的是()图5A．电压表V的示数为311VB．电容器C的电容增大，灯L变暗C．Rt所在处出现火警时，电流表A的示数增大D．Rt所在处出现火警时，变压器输入功率减小二、多项选择题(本题共6小题，每小题4分，共计24分．每小题有多个选项符合题意．全部选的对得4分，选对但不全的得2分，错选或不答的得0分)7．(2018·锦屏中学模拟)如图6所示，某电路上接有保险丝、交流电压表、“220V900W”的电饭锅及“220V200W”的抽油烟机．现接入u＝311sin100πt(V)的交流电，下列说法正确的是()图6A．交流电压表的示数为311VB．1s内流过保险丝的电流方向改变100次C．电饭锅的热功率是抽油烟机热功率的4.5倍D．为保证电路正常工作，保险丝的额定电流不能小于5A8．(2017·扬州市高三第四次模拟测试)钳形电流表的外形和结构如图7甲所示，图甲中电流表的读数为0.9A，图乙中用同一电缆线绕了3匝，则()图7A．这种电流表能测出交变电流的有效值B．这种电流表既能测直流电流，又能测交变电流C．这种电流表能测交变电流，图乙的读数为0.3AD．这种电流表能测交变电流，图乙的读数为2.7A9．图8甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，为交流电流表．线圈绕垂直于磁场的水平轴OO′沿逆时针方向匀速转动，从图甲所示位置开始计时，产生的交变电流随时间变化的图象如图乙所示．以下判断正确的是()图8A．电流表的示数为10AB．线圈转动的角速度为50πrad/sC．t＝0.01s时，线圈平面与磁场方向平行D．t＝0.02s时，电阻R中电流的方向自右向左10．(2018·苏州市调研)如图9甲为风力发电的简易模型，在风力的作用下，风叶带动与其固定在一起的永磁铁转动，转速与风速成正比．某一风速时，线圈中产生的正弦式电流如图乙所...
