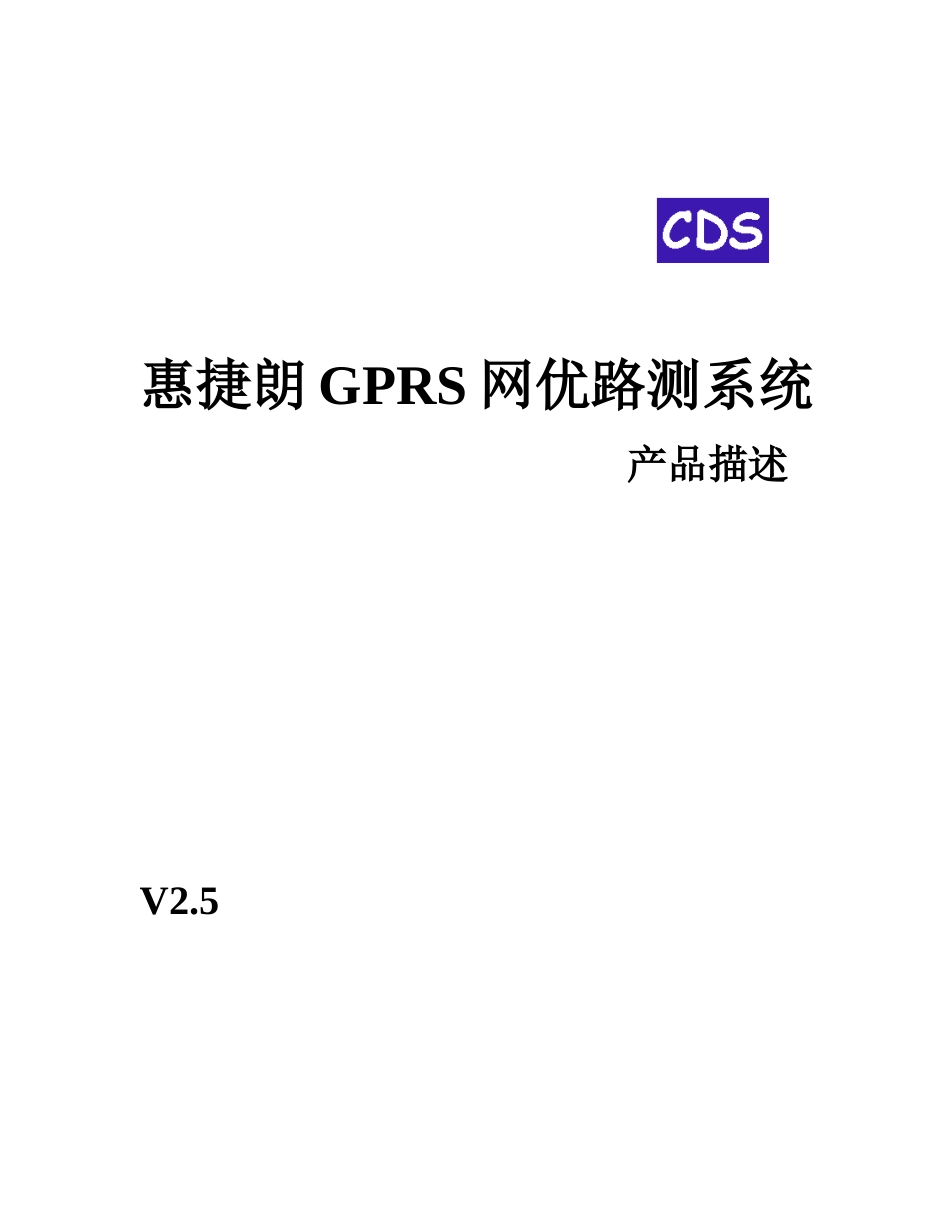

惠捷朗GPRS网优路测系统产品介绍VIP专享VIP免费

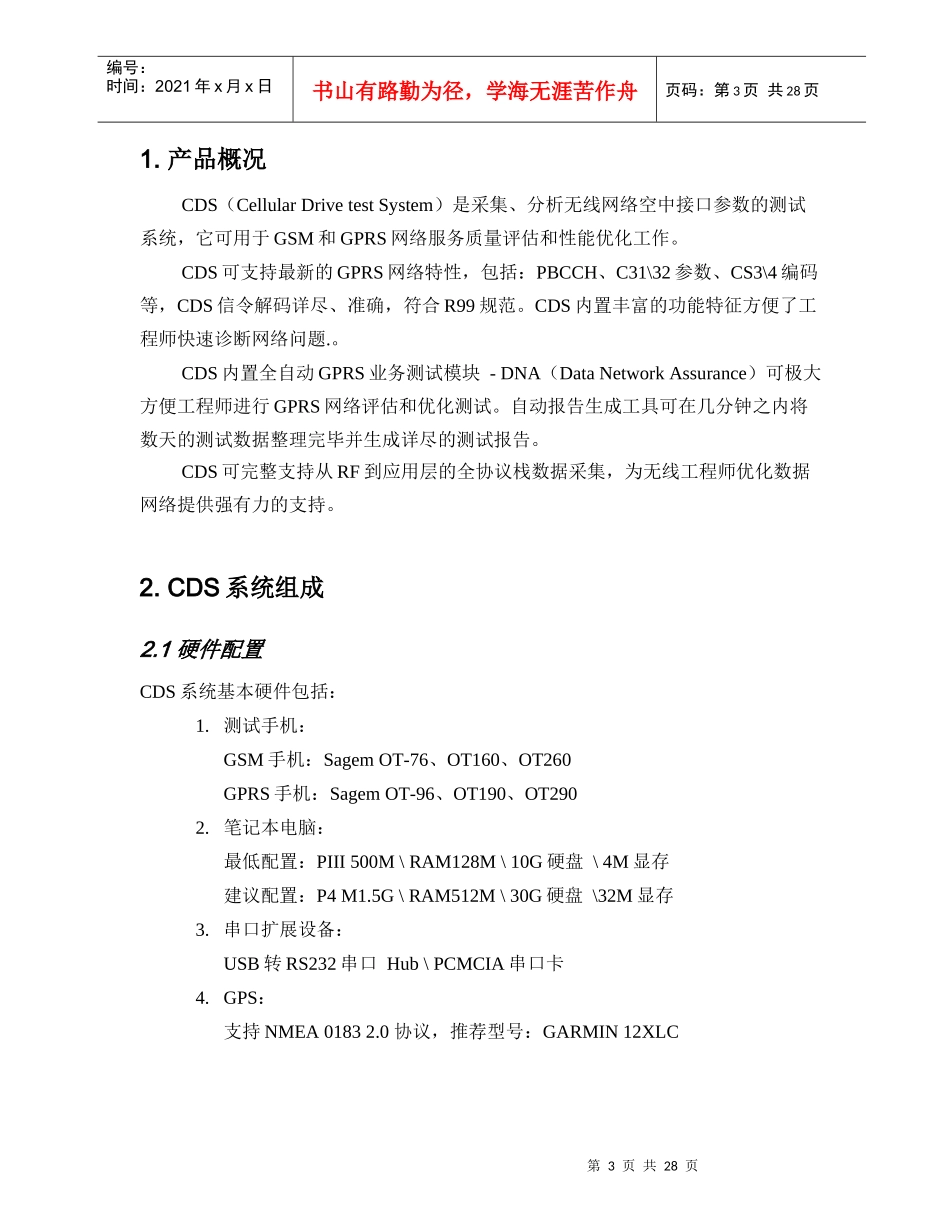

惠捷朗GPRS网优路测系统产品描述V2.5第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页目录第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页1.产品概况CDS（CellularDrivetestSystem）是采集、分析无线网络空中接口参数的测试系统，它可用于GSM和GPRS网络服务质量评估和性能优化工作。CDS可支持最新的GPRS网络特性，包括：PBCCH、C31\32参数、CS3\4编码等，CDS信令解码详尽、准确，符合R99规范。CDS内置丰富的功能特征方便了工程师快速诊断网络问题.。CDS内置全自动GPRS业务测试模块-DNA（DataNetworkAssurance）可极大方便工程师进行GPRS网络评估和优化测试。自动报告生成工具可在几分钟之内将数天的测试数据整理完毕并生成详尽的测试报告。CDS可完整支持从RF到应用层的全协议栈数据采集，为无线工程师优化数据网络提供强有力的支持。2.CDS系统组成2.1硬件配置CDS系统基本硬件包括：1.测试手机：GSM手机：SagemOT-76、OT160、OT260GPRS手机：SagemOT-96、OT190、OT2902.笔记本电脑：最低配置：PIII500M\RAM128M\10G硬盘\4M显存建议配置：P4M1.5G\RAM512M\30G硬盘\32M显存3.串口扩展设备：USB转RS232串口Hub\PCMCIA串口卡4.GPS：支持NMEA01832.0协议，推荐型号：GARMIN12XLC第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页2.2软件要求CDS系统软件要求包括：1.操作系统：Windows2000，WindowsXP(中、英文均可)2.Excel20003.CDS测试软件包3.CDS功能介绍3.1主界面CDS界面灵活、易用、中文菜单，既可让新接触网优设备的工程师快速上手，也可让资深的工程师根据需求灵活配置测试模版提高测试效率。第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页3.1.1无线资源管理器主界面左侧为“无线资源管理器”（WirelessExplore或WE）。用户可使用热键随时将其显示或隐藏。无线资源管理器提供硬件设备管理、测试视图管理及测量参数属性管理等功能，它可在测试或后分析时方便用户操作。3.1.2显示页CDS允许用户打开多个显示页，随意将测试视图配置到不同的显示页中，即便采集参数繁多也可轻易管理。3.2工作区文件与日志文件3.2.1工作区文件工作区文件用来保存用户对测试环境的配置，主要内容包括硬件连接配置、测试视图布局、自动测试参数配置等。用户可根据不同的测试需求配置多个工作区文件，打开工作区文件可直接恢复相应的测量配置环境。3.2.2日志文件日志文件用来保存实际的测量数据，日志文件采用惠捷朗科技专有文件格式，具有保存数据量小，装入速度快等特点。CDS支持以下日志文件相关功能：文件合并：可将任意多个日志文件合并为一个日志文件进行处理。多手机数据分离：使用多手机测试方案时，多个手机的测试数据将被保存在同一个日志文件中。用户可将此日志文件分离为多个日志文件，每个文件中保存一个手机的测试数据。测试数据输出：用户可将选定的日志文件中任意的一种或多种测试参数输出为文本格式的文件。3.3测试视图与采集参数测试视图在无线资源管理器中以树形结构分类管理，配置的每个测试设备下拥有独立的视图组。测试手机采集的参数主要分为三大类：GSM参数、GPRS参数、空第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页中接口信令。GPS设备下包含GPS监视器和地图两个视图。此外有独立的事件列表和GPRS自动测试等视图。无论在测试还是回放阶段用户可随时打开、关闭任何窗口，测试窗口的开关不影响实际数据的采集和保存。3.3.1GSM参数视图a.当前小区本视图显示当前服务小区广播的主要参数：b.当前信道当前信道视图显示手机当前占用信道的测量参数第7页共28页第6页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共28页c.服务小区、邻小区服务小区、邻小区视图显示当前小区以及6个邻小区的基本参数。小区名称显示和小区距离显示需配置正确的基站数据库。d.GSM时间图GSM时间图直观显示了语音测试业务中主要...
