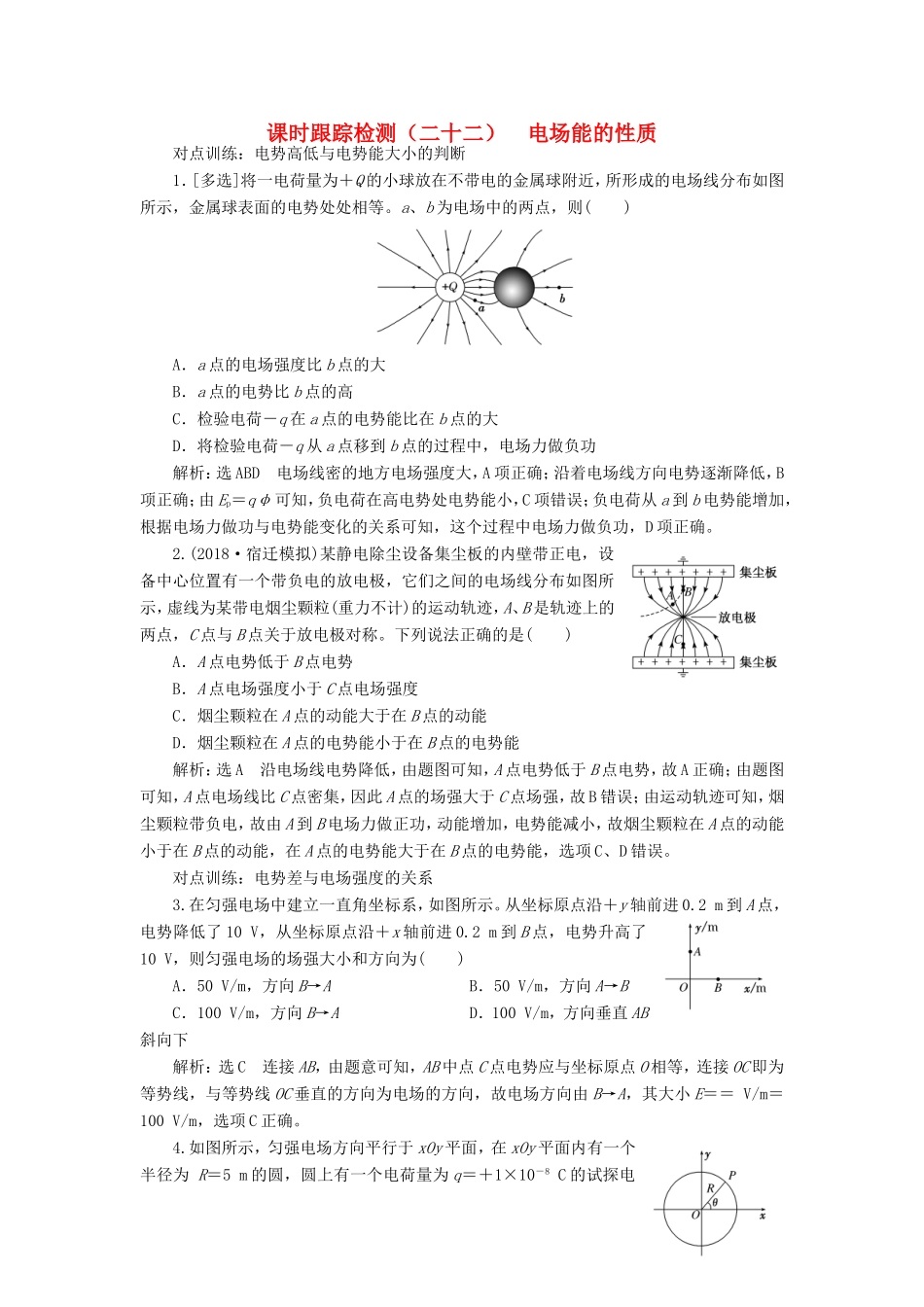

课时跟踪检测（二十二）电场能的性质对点训练：电势高低与电势能大小的判断1．[多选]将一电荷量为＋Q的小球放在不带电的金属球附近，所形成的电场线分布如图所示，金属球表面的电势处处相等。a、b为电场中的两点，则()A．a点的电场强度比b点的大B．a点的电势比b点的高C．检验电荷－q在a点的电势能比在b点的大D．将检验电荷－q从a点移到b点的过程中，电场力做负功解析：选ABD电场线密的地方电场强度大，A项正确；沿着电场线方向电势逐渐降低，B项正确；由Ep＝qφ可知，负电荷在高电势处电势能小，C项错误；负电荷从a到b电势能增加，根据电场力做功与电势能变化的关系可知，这个过程中电场力做负功，D项正确。2.(2018·宿迁模拟)某静电除尘设备集尘板的内壁带正电，设备中心位置有一个带负电的放电极，它们之间的电场线分布如图所示，虚线为某带电烟尘颗粒(重力不计)的运动轨迹，A、B是轨迹上的两点，C点与B点关于放电极对称。下列说法正确的是()A．A点电势低于B点电势B．A点电场强度小于C点电场强度C．烟尘颗粒在A点的动能大于在B点的动能D．烟尘颗粒在A点的电势能小于在B点的电势能解析：选A沿电场线电势降低，由题图可知，A点电势低于B点电势，故A正确；由题图可知，A点电场线比C点密集，因此A点的场强大于C点场强，故B错误；由运动轨迹可知，烟尘颗粒带负电，故由A到B电场力做正功，动能增加，电势能减小，故烟尘颗粒在A点的动能小于在B点的动能，在A点的电势能大于在B点的电势能，选项C、D错误。对点训练：电势差与电场强度的关系3.在匀强电场中建立一直角坐标系，如图所示。从坐标原点沿＋y轴前进0.2m到A点，电势降低了10V，从坐标原点沿＋x轴前进0.2m到B点，电势升高了10V，则匀强电场的场强大小和方向为()A．50V/m，方向B→AB．50V/m，方向A→BC．100V/m，方向B→AD．100V/m，方向垂直AB斜向下解析：选C连接AB，由题意可知，AB中点C点电势应与坐标原点O相等，连接OC即为等势线，与等势线OC垂直的方向为电场的方向，故电场方向由B→A，其大小E＝＝V/m＝100V/m，选项C正确。4.如图所示，匀强电场方向平行于xOy平面，在xOy平面内有一个半径为R＝5m的圆，圆上有一个电荷量为q＝＋1×10－8C的试探电荷P，半径OP与x轴正方向的夹角为θ，P沿圆周移动时，其电势能Ep＝2.5×10－5sinθ(J)，则()A．x轴位于零势面上B．电场强度大小为500V/m，方向沿y轴正方向C．y轴位于零势面上D．电场强度大小为500V/m，方向沿x轴正方向解析：选A由Ep＝2.5×10－5sinθ(J)知，x轴上的势能为零，是零势面，电场线沿y轴方向，A正确，C错误；当θ＝90°时，Ep＝2.5×10－5J＝EqR，解得E＝500V/m，此时电势能大于零，故电场强度的方向沿y轴负方向，B、D错误。对点训练：电场线、等势线(面)及带电粒子的运动轨迹问题5.(2018·扬州中学月考)图中K、L、M为静电场中的3个相距很近的等势面(K、M之间无电荷)。一带电粒子射入此静电场中后，沿abcde轨迹运动。已知电势φK＜φL＜φM，且粒子在ab段做减速运动。下列说法中正确的是()A．粒子带负电B．粒子在bc段也做减速运动C．粒子在a点的速率大于在e点的速率D．粒子从c点到d点的过程中电场力做负功解析：选B已知电势φK＜φL＜φM，作出电场线如图所示，方向大体向左，由轨迹弯曲方向知道，粒子所受的电场力方向大体向左，故粒子带正电，故A错误；由电势φL＜φM，b→c电场力对正电荷做负功，动能减小，做减速运动，故B正确；a与e处于同一等势面上电势相等，电势能相等，根据能量守恒，速度大小也相等，故C错误；粒子从c点到d点的过程中，电势降低，正电荷的电势能减小，电场力做正功，故D错误。6.[多选](2016·海南高考)如图，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点。不计重力。下列说法正确的是()A．M带负电荷，N带正电荷B．M在b点的动能小于它在a点的动能C．N在d点的电势能等于它在e点的电势能D．N在从c点运动到d点的过程中克服电场力做功解析：选ABC如图所示，粒子受到的电场力指向轨迹的凹侧，可知M受到了引力作用，N受到了斥力作用，故M带负电荷，N带正电荷...
