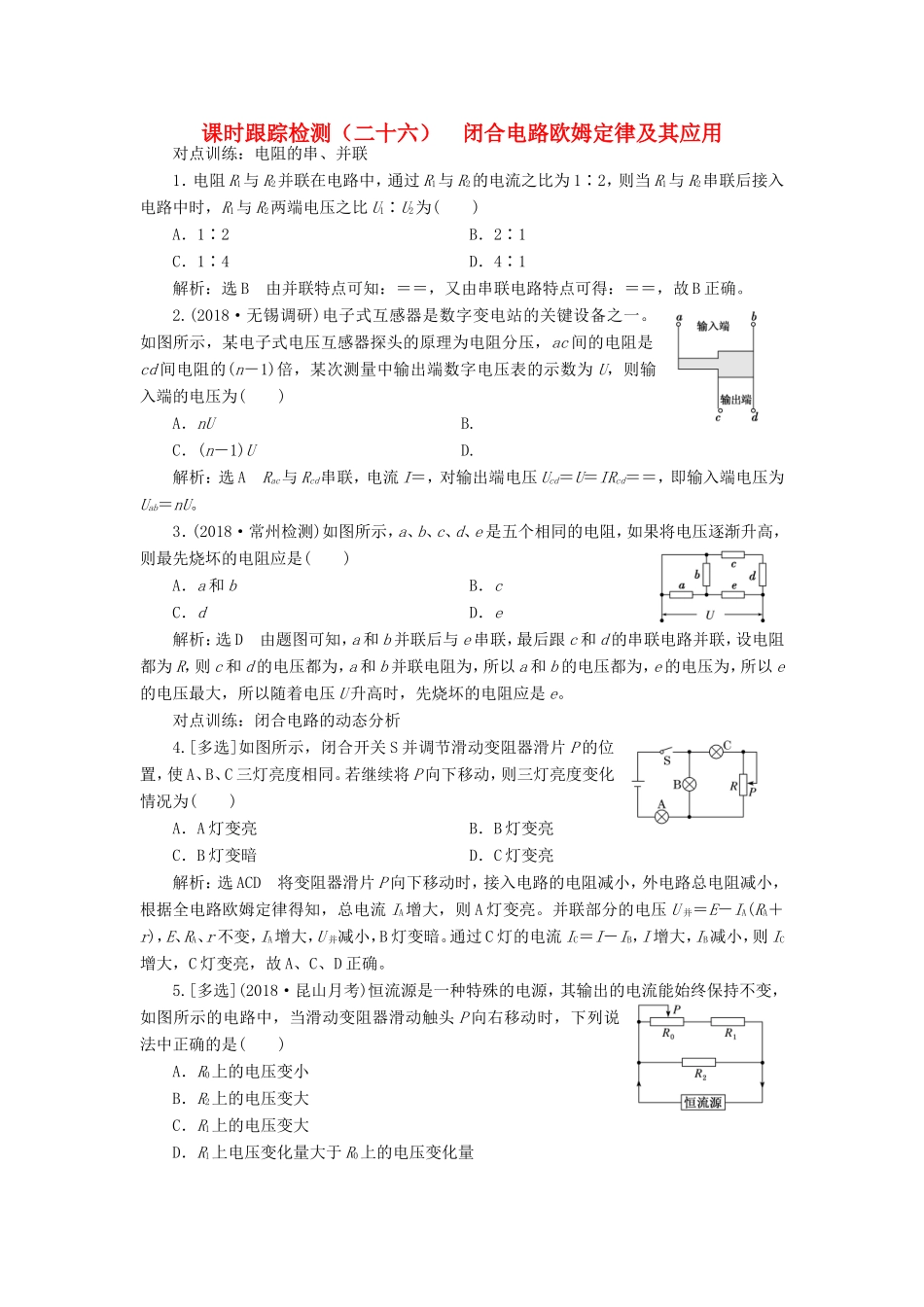

课时跟踪检测（二十六）闭合电路欧姆定律及其应用对点训练：电阻的串、并联1．电阻R1与R2并联在电路中，通过R1与R2的电流之比为1∶2，则当R1与R2串联后接入电路中时，R1与R2两端电压之比U1∶U2为()A．1∶2B．2∶1C．1∶4D．4∶1解析：选B由并联特点可知：＝＝，又由串联电路特点可得：＝＝，故B正确。2.(2018·无锡调研)电子式互感器是数字变电站的关键设备之一。如图所示，某电子式电压互感器探头的原理为电阻分压，ac间的电阻是cd间电阻的(n－1)倍，某次测量中输出端数字电压表的示数为U，则输入端的电压为()A．nUB.C．(n－1)UD.解析：选ARac与Rcd串联，电流I＝，对输出端电压Ucd＝U＝IRcd＝＝，即输入端电压为Uab＝nU。3．(2018·常州检测)如图所示，a、b、c、d、e是五个相同的电阻，如果将电压逐渐升高，则最先烧坏的电阻应是()A．a和bB．cC．dD．e解析：选D由题图可知，a和b并联后与e串联，最后跟c和d的串联电路并联，设电阻都为R，则c和d的电压都为，a和b并联电阻为，所以a和b的电压都为，e的电压为，所以e的电压最大，所以随着电压U升高时，先烧坏的电阻应是e。对点训练：闭合电路的动态分析4.[多选]如图所示，闭合开关S并调节滑动变阻器滑片P的位置，使A、B、C三灯亮度相同。若继续将P向下移动，则三灯亮度变化情况为()A．A灯变亮B．B灯变亮C．B灯变暗D．C灯变亮解析：选ACD将变阻器滑片P向下移动时，接入电路的电阻减小，外电路总电阻减小，根据全电路欧姆定律得知，总电流IA增大，则A灯变亮。并联部分的电压U并＝E－IA(RA＋r)，E、RA、r不变，IA增大，U并减小，B灯变暗。通过C灯的电流IC＝I－IB，I增大，IB减小，则IC增大，C灯变亮，故A、C、D正确。5.[多选](2018·昆山月考)恒流源是一种特殊的电源，其输出的电流能始终保持不变，如图所示的电路中，当滑动变阻器滑动触头P向右移动时，下列说法中正确的是()A．R0上的电压变小B．R2上的电压变大C．R1上的电压变大D．R1上电压变化量大于R0上的电压变化量解析：选AC触头P由图示位置向右移动时，接入电路的电阻减小，则总电阻也减小，而电源输出电流不变，由欧姆定律可知，并联部分电压减小，所以R2上的电压变小，R2是定值电阻，所以通过R2的电流减小，总电流不变，则通过R1电流增大，所以R1的电压变大，而并联电路电压是减小的，则R0上的电压变小，故A、C正确，B错误；R1的电压变大，R0上的电压变小，R1和R0的电压之和减小，则R1上电压变化量小于R0上的电压变化量，故D错误。6.如图为某控制电路，由电动势为E、内阻为r的电源与定值电阻R1、R2及电位器(滑动变阻器)R连接而成，L1、L2是两个指示灯。当电位器的触片由b端滑向a端时，下列说法正确的是()A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2变亮解析：选B当滑片由b端向a端滑动时，R接入电阻增大，总电阻增大；由闭合电路的欧姆定律可知电路中总电流减小，则内电压减小，由U＝E－Ir可知路端电压增大，则R1两端的电压增大，所以通过R1的电流增大，而总电流减小，所以通过L1的电流变小，即L1变暗；L1两端电压减小，并联电压增大，所以R2两端的电压增大，所以通过R2电流增大，而通过L1的电流变小，所以通过L2电流变小，即L2变暗。故B正确。对点训练：闭合电路的功率及效率问题7．(2018·湖北七市联考)有一个电动势为3V、内阻为1Ω的电源。下列电阻与其连接后，使电阻的功率大于2W，且使该电源的效率大于50%的是()A．0.5ΩB．1ΩC．1.5ΩD．2Ω解析：选C由闭合电路欧姆定律得I＝，电源效率η＝×100%，电阻的功率P＝I2R。将四个选项代入分析得，只有C符合题目要求，故C正确。8.[多选](2016·江苏高考)如图所示的电路中，电源电动势为12V，内阻为2Ω，四个电阻的阻值已在图中标出。闭合开关S，下列说法正确的有()A．路端电压为10VB．电源的总功率为10WC．a、b间电压的大小为5VD．a、b间用导线连接后，电路的总电流为1A解析：选AC根据串并联电路的特点可得，外电路总电阻为10Ω，根据闭合电路欧姆定律得通过电源的电流为I＝A＝1A，则路端电压为U＝IR外＝10V，选项A正确；电源的总功率P＝EI＝12W，选项B错误；若取电源负极的电势为0，则a点电势为φa＝2.5V，b...
