无线半双工多路数据传输系统设计VIP免费

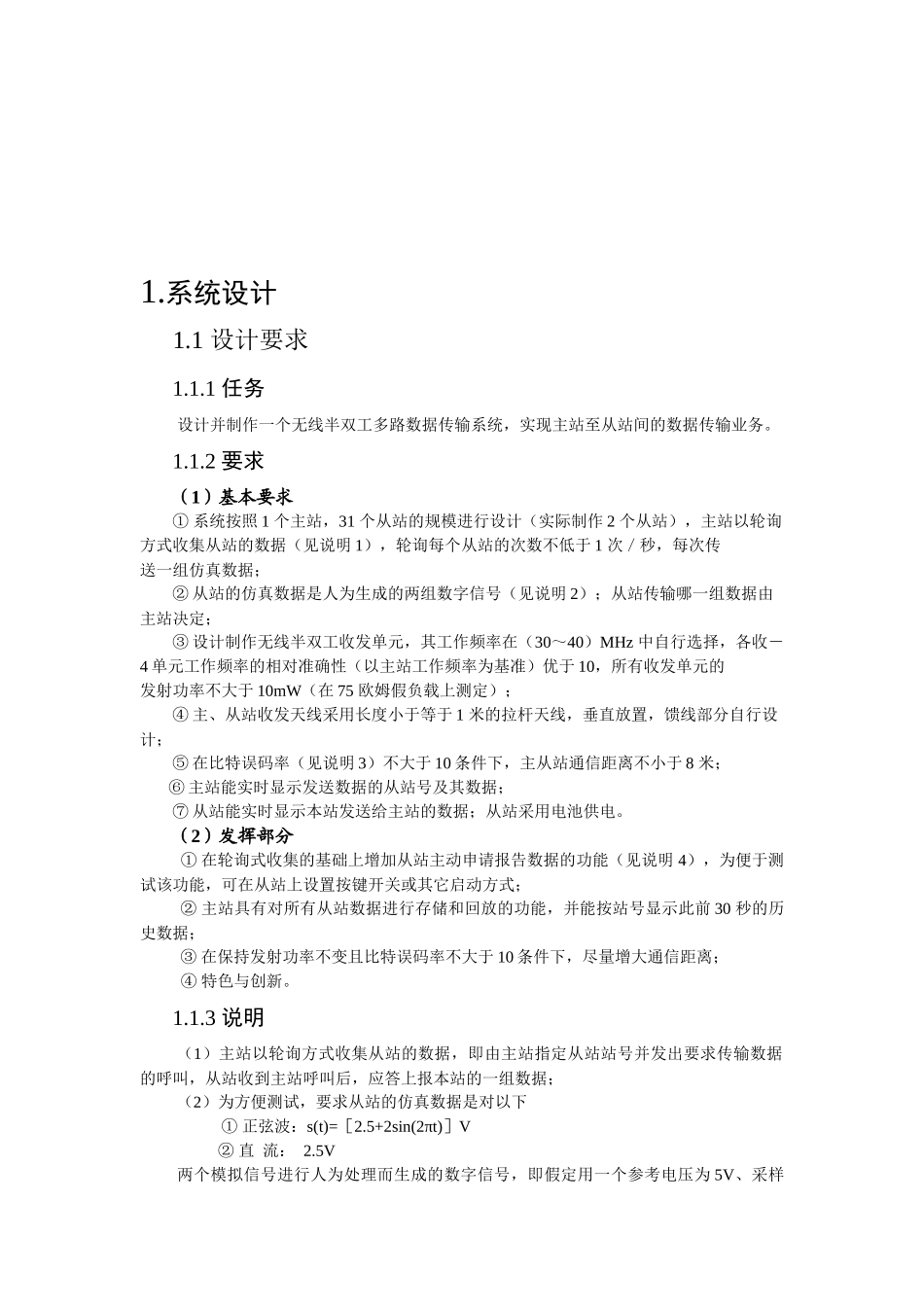

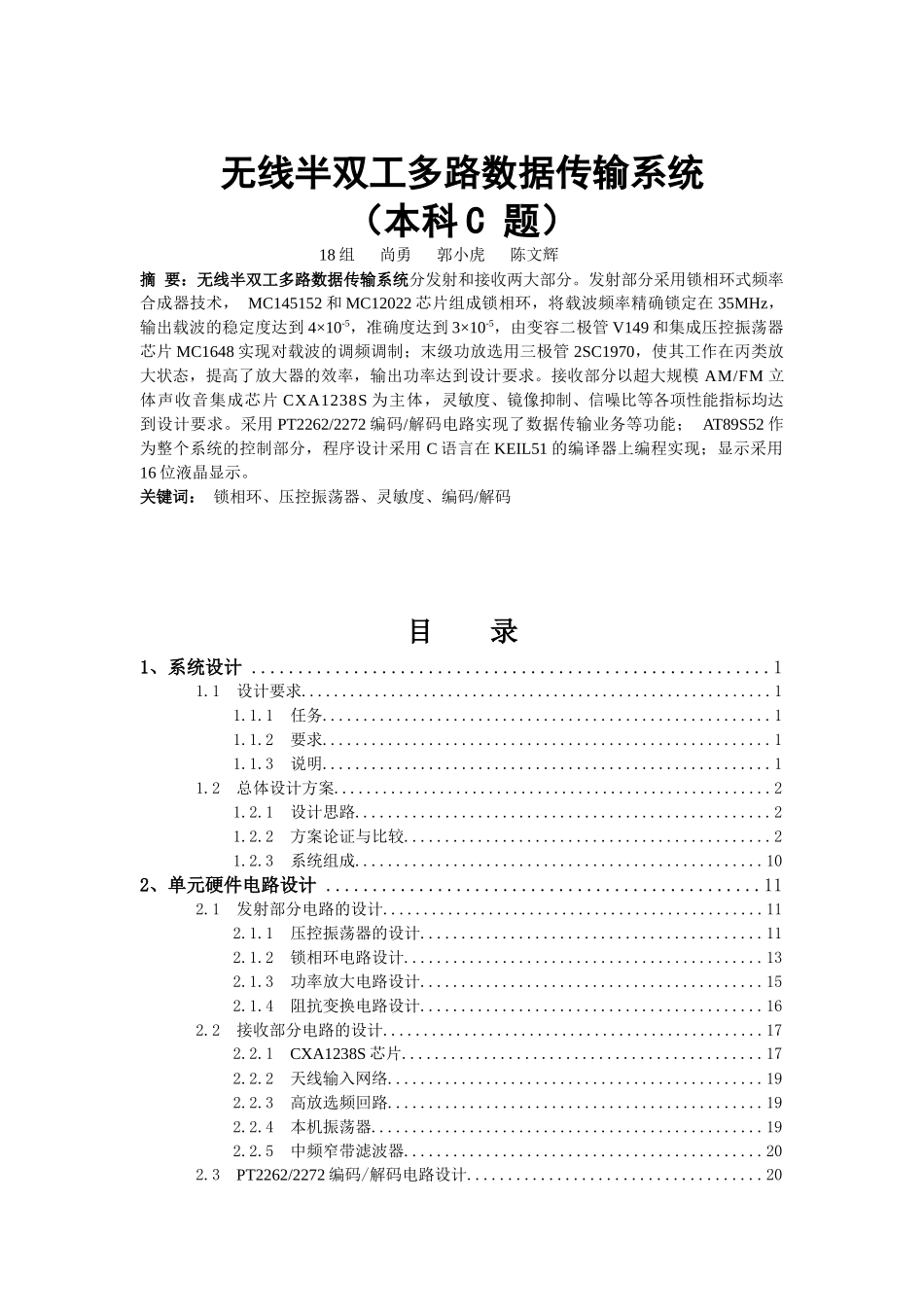

无线半双工多路数据传输系统（本科C题）18组尚勇郭小虎陈文辉摘要：无线半双工多路数据传输系统分发射和接收两大部分。发射部分采用锁相环式频率合成器技术，MC145152和MC12022芯片组成锁相环，将载波频率精确锁定在35MHz，输出载波的稳定度达到4×10-5，准确度达到3×10-5，由变容二极管V149和集成压控振荡器芯片MC1648实现对载波的调频调制；末级功放选用三极管2SC1970，使其工作在丙类放大状态，提高了放大器的效率，输出功率达到设计要求。接收部分以超大规模AM/FM立体声收音集成芯片CXA1238S为主体，灵敏度、镜像抑制、信噪比等各项性能指标均达到设计要求。采用PT2262/2272编码/解码电路实现了数据传输业务等功能；AT89S52作为整个系统的控制部分，程序设计采用C语言在KEIL51的编译器上编程实现；显示采用16位液晶显示。关键词：锁相环、压控振荡器、灵敏度、编码/解码目录1、系统设计........................................................11.1设计要求..........................................................11.1.1任务.......................................................11.1.2要求.......................................................11.1.3说明.......................................................11.2总体设计方案......................................................21.2.1设计思路...................................................21.2.2方案论证与比较.............................................21.2.3系统组成..................................................102、单元硬件电路设计...............................................112.1发射部分电路的设计...............................................112.1.1压控振荡器的设计..........................................112.1.2锁相环电路设计............................................132.1.3功率放大电路设计..........................................152.1.4阻抗变换电路设计..........................................162.2接收部分电路的设计...............................................172.2.1CXA1238S芯片............................................172.2.2天线输入网络..............................................192.2.3高放选频回路..............................................192.2.4本机振荡器................................................192.2.5中频窄带滤波器............................................202.3PT2262/2272编码/解码电路设计....................................202.3.1PT2262/2272芯片介绍.......................................202.3.2PT2262/2272编码/解码电路..................................212.4抗干扰措施.......................................................223、软件设计.......................................................223.1软件设计和硬件设计的关键.........................................233.2发射部分程序设计.................................................233.3接收部分程序设计..........................................244、系统测试.......................................................244.1测试使用的仪器...................................................244.2指标测试和测试结果...............................................244.2.1发射部分的指标测试和测试结果..............................244.3波形观察及距离测试...............................................254.4结果分析.........................................................26参考文献...........................................................26附录1电路原理图.................................................26附录2程序清单...................................................291.系统设计1.1设计要求1.1.1任务设计并制作一个无线半双工多路数据...
