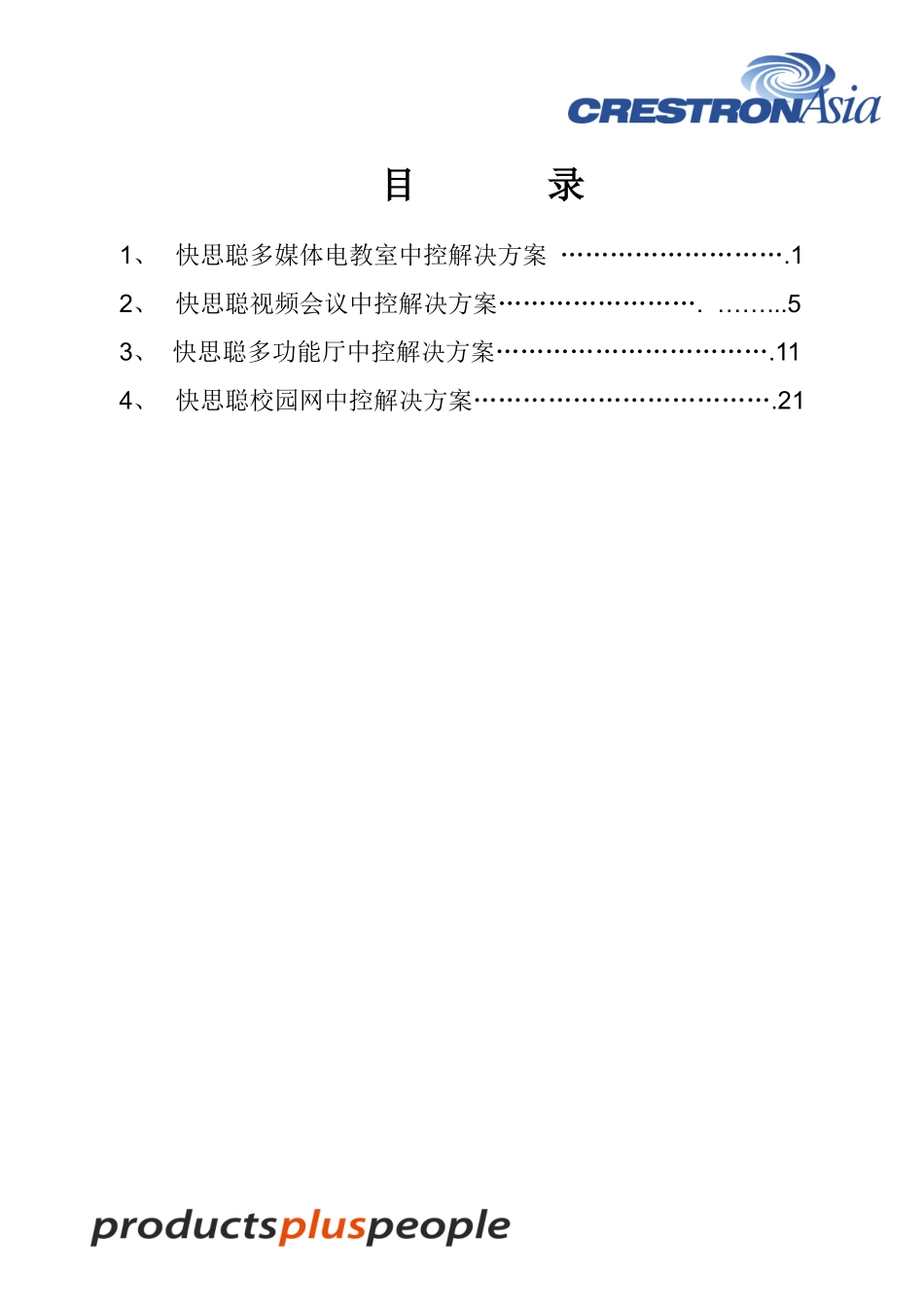

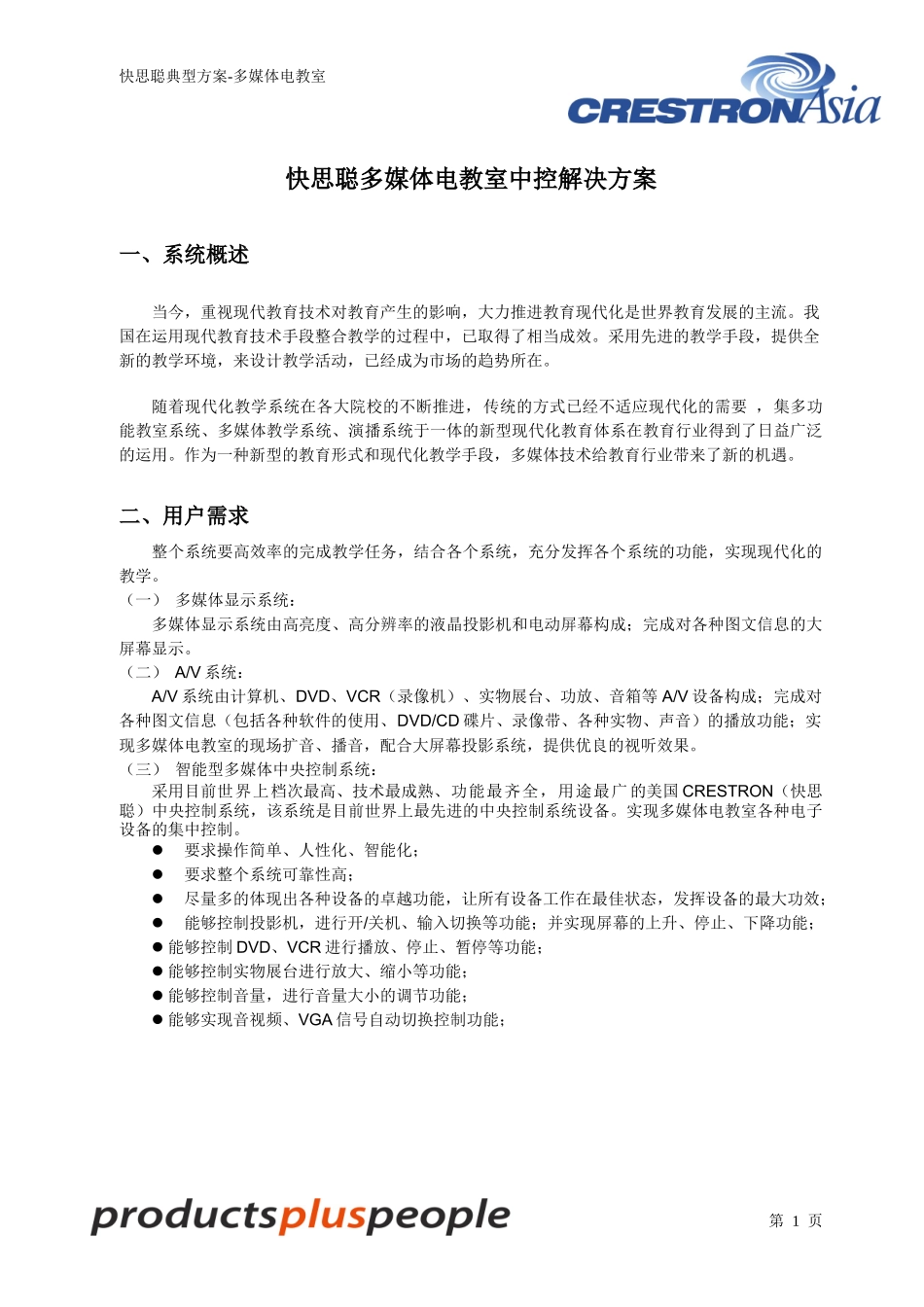

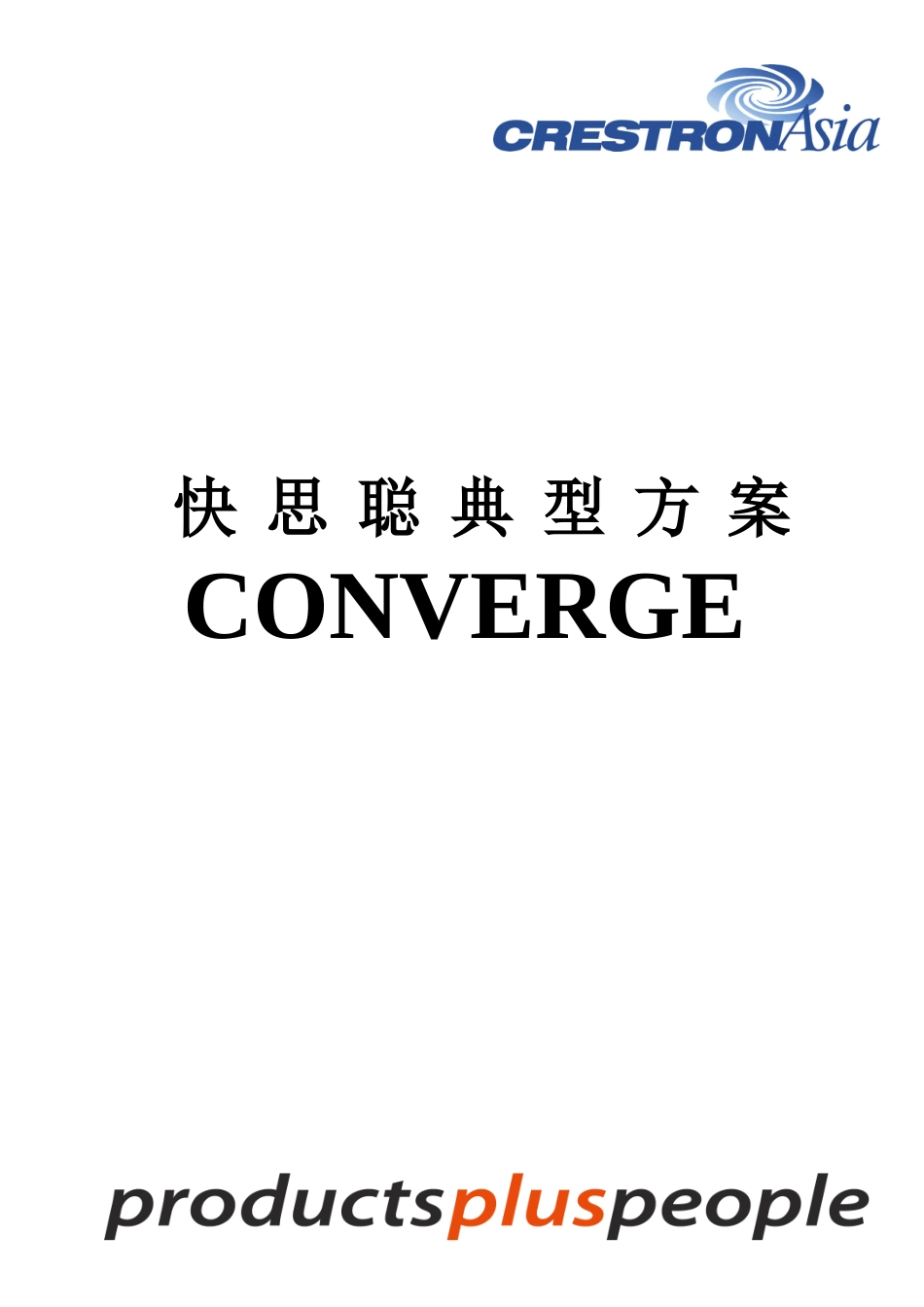

快思聪典型方案CONVERGE目录1、快思聪多媒体电教室中控解决方案……………………….12、快思聪视频会议中控解决方案…………………….……...53、快思聪多功能厅中控解决方案…………………………….114、快思聪校园网中控解决方案……………………………….21快思聪典型方案-多媒体电教室快思聪多媒体电教室中控解决方案一、系统概述当今，重视现代教育技术对教育产生的影响，大力推进教育现代化是世界教育发展的主流。我国在运用现代教育技术手段整合教学的过程中，已取得了相当成效。采用先进的教学手段，提供全新的教学环境，来设计教学活动，已经成为市场的趋势所在。随着现代化教学系统在各大院校的不断推进，传统的方式已经不适应现代化的需要，集多功能教室系统、多媒体教学系统、演播系统于一体的新型现代化教育体系在教育行业得到了日益广泛的运用。作为一种新型的教育形式和现代化教学手段，多媒体技术给教育行业带来了新的机遇。二、用户需求整个系统要高效率的完成教学任务，结合各个系统，充分发挥各个系统的功能，实现现代化的教学。（一）多媒体显示系统：多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成；完成对各种图文信息的大屏幕显示。（二）A/V系统：A/V系统由计算机、DVD、VCR（录像机）、实物展台、功放、音箱等A/V设备构成；完成对各种图文信息（包括各种软件的使用、DVD/CD碟片、录像带、各种实物、声音）的播放功能；实现多媒体电教室的现场扩音、播音，配合大屏幕投影系统，提供优良的视听效果。（三）智能型多媒体中央控制系统：采用目前世界上档次最高、技术最成熟、功能最齐全，用途最广的美国CRESTRON（快思聪）中央控制系统，该系统是目前世界上最先进的中央控制系统设备。实现多媒体电教室各种电子设备的集中控制。要求操作简单、人性化、智能化；要求整个系统可靠性高；尽量多的体现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效；能够控制投影机，进行开/关机、输入切换等功能；并实现屏幕的上升、停止、下降功能；能够控制DVD、VCR进行播放、停止、暂停等功能；能够控制实物展台进行放大、缩小等功能；能够控制音量，进行音量大小的调节功能；能够实现音视频、VGA信号自动切换控制功能；第1页快思聪典型方案-多媒体电教室（四）设备清单：整个系统的设备清单（含控制方式分析）如下：用户设备名称数量单位受控方式Crestron控制设备投影机1台RS232主机上的RS232埠电动屏幕1幅Relay（继电器）CNPCI-8计算机1台控制图像切换控制投影机进行图像切换DVD1台IR（红外）IRP2VCR1台IR（红外）IRP2实物展台1台IR（红外）IRP2功放1台控制音量利用主机内置音量控制模块音箱1对无需控制预留视频图像埠1个控制图像切换控制投影机进行图像切换预留电脑图像埠1个控制图像切换控制投影机进行图像切换三、产品清单根据上述设备情况，列出快思聪中央控制设备清单及说明：型号描述数量说明MP2第二代控制主机，带4×2视频切换，7×1音频切换，内置音量控制功能1接收触摸屏的控制信号，解释并执行STI-1700C6”无线彩色触摸屏1含STI-DSN充电座、ST-BTPN充电电池CNRFGWA单向无线接收器1接收STI-1700C的控制指令，传送给主机CNPCI-88路强电继电器模块1控制屏幕、设备电源、投影机电源IRP2红外发射棒3控制红外设备，如DVD/录像机/实物展台四、推荐的产品及品牌类型品牌型号备注视频相关产品Polycom依需求而定Tembey音频相关产品ClearoneXAP402Biamp第2页快思聪典型方案-多媒体电教室系统示意图五、功能描述通过安装以上快思聪中央控制系统，能够轻松的实现智能化、人性化的现代化教学：1.多媒体显示系统的控制：通过主机后的串口（RS232/RS422/RS485埠），控制投影机的所有功能，如开/关机、VIDEO/VGA输入切换等；并且能够自动实现关联动作，如关闭系统时，自动将投影机关闭；第3页快思聪典型方案-多媒体电教室通过控制投影机的输入切换（VIDEO、VGA1、VGA2），实现对视频图像、计算机图像、预留计算机图像的切换；通过CNPCI-8（8路强电继电器），控制屏幕的上升、下降、停止；并且能够自动实现关联动作，如...
