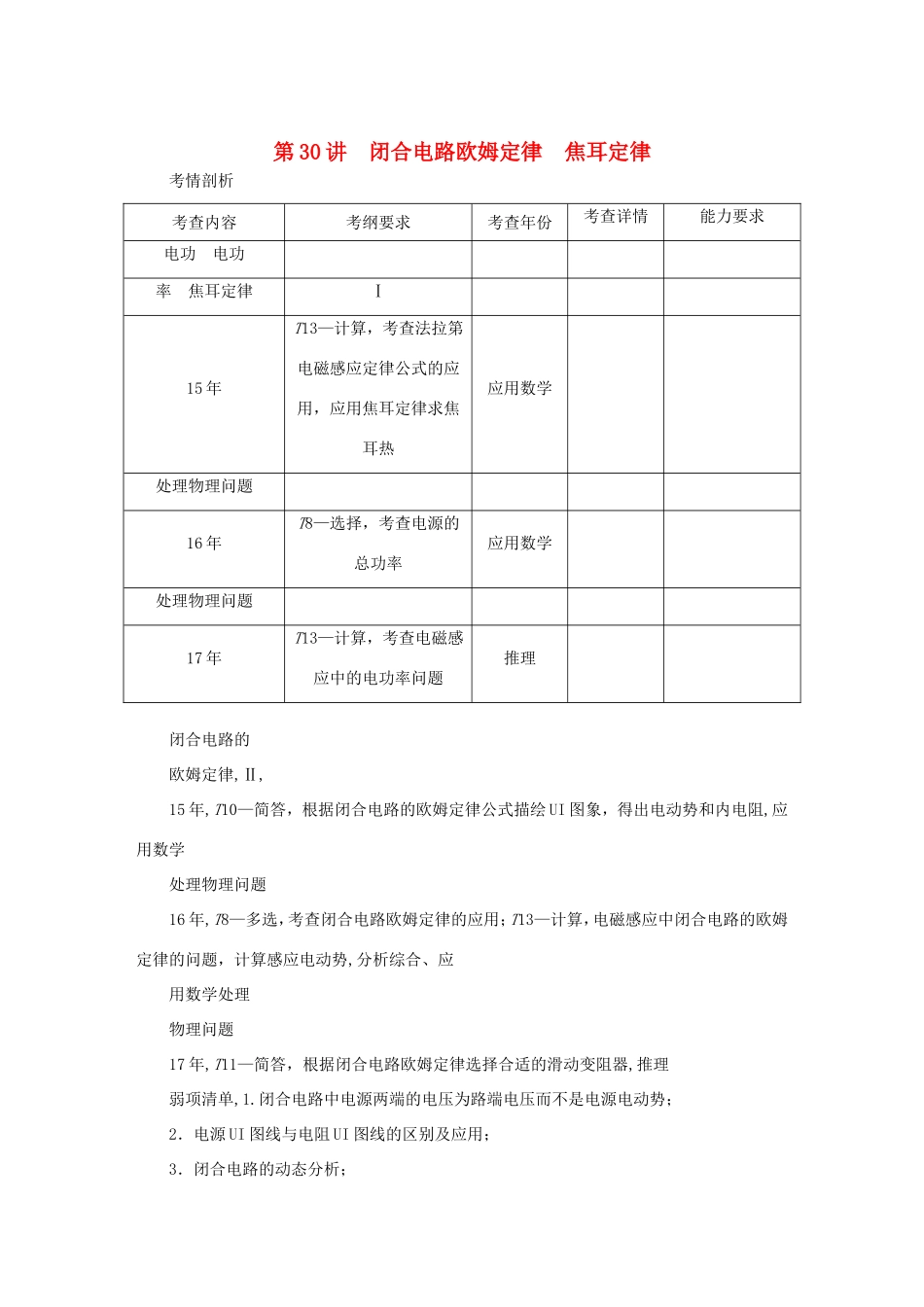

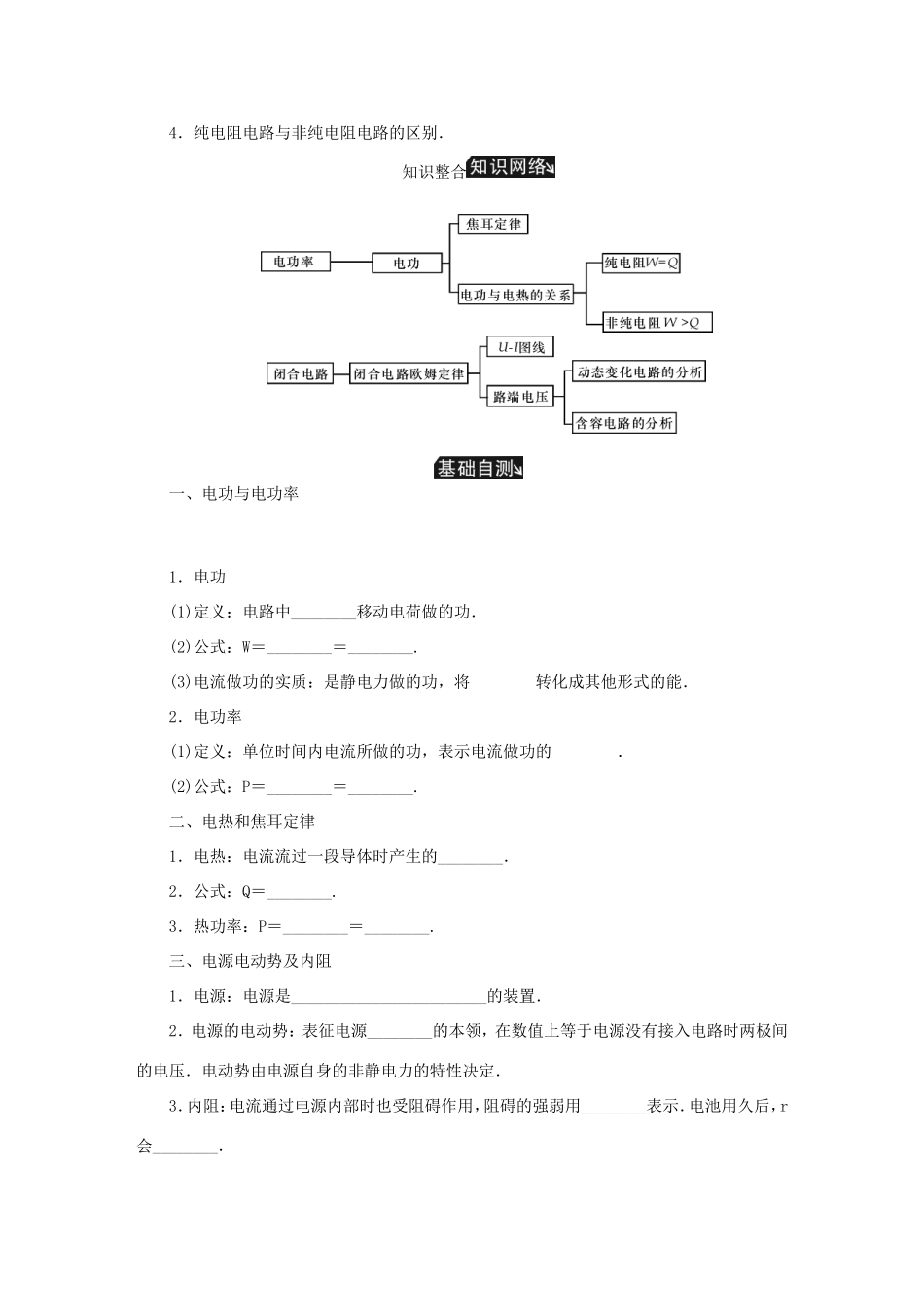

第30讲闭合电路欧姆定律焦耳定律考情剖析考查内容考纲要求考查年份考查详情能力要求电功电功率焦耳定律Ⅰ15年T13—计算，考查法拉第电磁感应定律公式的应用，应用焦耳定律求焦耳热应用数学处理物理问题16年T8—选择，考查电源的总功率应用数学处理物理问题17年T13—计算，考查电磁感应中的电功率问题推理闭合电路的欧姆定律,Ⅱ,15年,T10—简答，根据闭合电路的欧姆定律公式描绘UI图象，得出电动势和内电阻,应用数学处理物理问题16年,T8—多选，考查闭合电路欧姆定律的应用；T13—计算，电磁感应中闭合电路的欧姆定律的问题，计算感应电动势,分析综合、应用数学处理物理问题17年,T11—简答，根据闭合电路欧姆定律选择合适的滑动变阻器,推理弱项清单,1.闭合电路中电源两端的电压为路端电压而不是电源电动势；2．电源UI图线与电阻UI图线的区别及应用；3．闭合电路的动态分析；4．纯电阻电路与非纯电阻电路的区别．知识整合一、电功与电功率1．电功(1)定义：电路中________移动电荷做的功．(2)公式：W＝________＝________.(3)电流做功的实质：是静电力做的功，将________转化成其他形式的能．2．电功率(1)定义：单位时间内电流所做的功，表示电流做功的________．(2)公式：P＝________＝________.二、电热和焦耳定律1．电热：电流流过一段导体时产生的________．2．公式：Q＝________.3．热功率：P＝________＝________.三、电源电动势及内阻1．电源：电源是________________________的装置．2．电源的电动势：表征电源________的本领，在数值上等于电源没有接入电路时两极间的电压．电动势由电源自身的非静电力的特性决定．3．内阻：电流通过电源内部时也受阻碍作用，阻碍的强弱用________表示．电池用久后，r会________．四、闭合电路欧姆定律1．内容：闭合电路里的电流跟电源的________成正比，跟内、外电路的________成反比．2．公式：________，变形后也可以写成E＝IR＋Ir或E＝U外＋U内．3．适用条件：外电路为纯电阻电路．五、路端电压1．定义：外电路两端的电压即电源的输出电压，U＝E－Ir.2．与外电阻的关系：当外电路总电阻R增大时，由I＝知，总电流I________，由U＝E－Ir知，路端电压U________.如图所示为UR图象．六、电源的UI图象1．定义：电源的输出电压与输出电流的变化关系图线．由U＝E－Ir可画出UI关系图线如图所示．2．规律(1)当电路断路即I＝0时，纵轴上的截距为________；(2)当电路短路即U＝0时，横轴上的截距为________；(3)图线斜率的绝对值为电源的________；(4)图线上任一点对应的U、I比值为相应外电路的电阻．方法技巧考点1电功与电功率1．电功与电热的比较实例电功与电热电功率与热功率纯电阻电路白炽灯、电炉、电饭锅、电热毯、电熨斗及转子被卡住的电W＝UIt，动机等Q＝I2Rt＝tW＝QP电＝UI，P热＝I2R＝P电＝P热非纯电阻电路电动机、电解槽、日光灯等W＝UIt，Q＝I2RtW>QP电＝UI，P热＝I2RP电>P热【典型例题1】如图所示，A为电解槽，M为电动机，N为电阻，恒定电压U＝12V，电解槽内阻rA＝2Ω，当S1闭合，S2、S3断开时，电流表A的示数为6A；当S2闭合，S1、S3断开时，电流表A的示数为5A，且电动机输出功率为35W；当S3闭合，S1、S2断开时，电流表A的示数为4A．求：(1)电阻的阻值及发热功率各多大？(2)电动机的内阻是多少？(3)在电解槽工作时，电能转化为化学能的功率为多少？1.(多选)如图所示，一直流电动机与阻值R＝9Ω的电阻串联在电源上，电源电动势E＝30V，内阻r＝1Ω，用理想电压表测出电动机两端电压U＝10V，已知电动机线圈的电阻RM＝1Ω，则下列说法中正确的是()A．通过电动机的电流I＝10AB．电动机的输出功率P＝16WC．10s内电动机产生的热量Q＝40JD．10s内通过电动机的电荷量q＝20C考点2闭合电路动态电路的分析方法(1)程序法：电路结构的变化→R的变化→R总的变化→I总的变化→U端的变化→固定支路→变化支路．(2)极限法：因变阻器滑片滑动引起电路变化的问题，可将变阻器的滑片分别滑至两个极端，让电阻最大或电阻为零去讨论．【典型例题2】(多选)如图所示，电源内阻不可忽略，当滑动变阻器的滑动片向右滑动时，下列说法中正确的是()A．电流表A1读数变小B...
