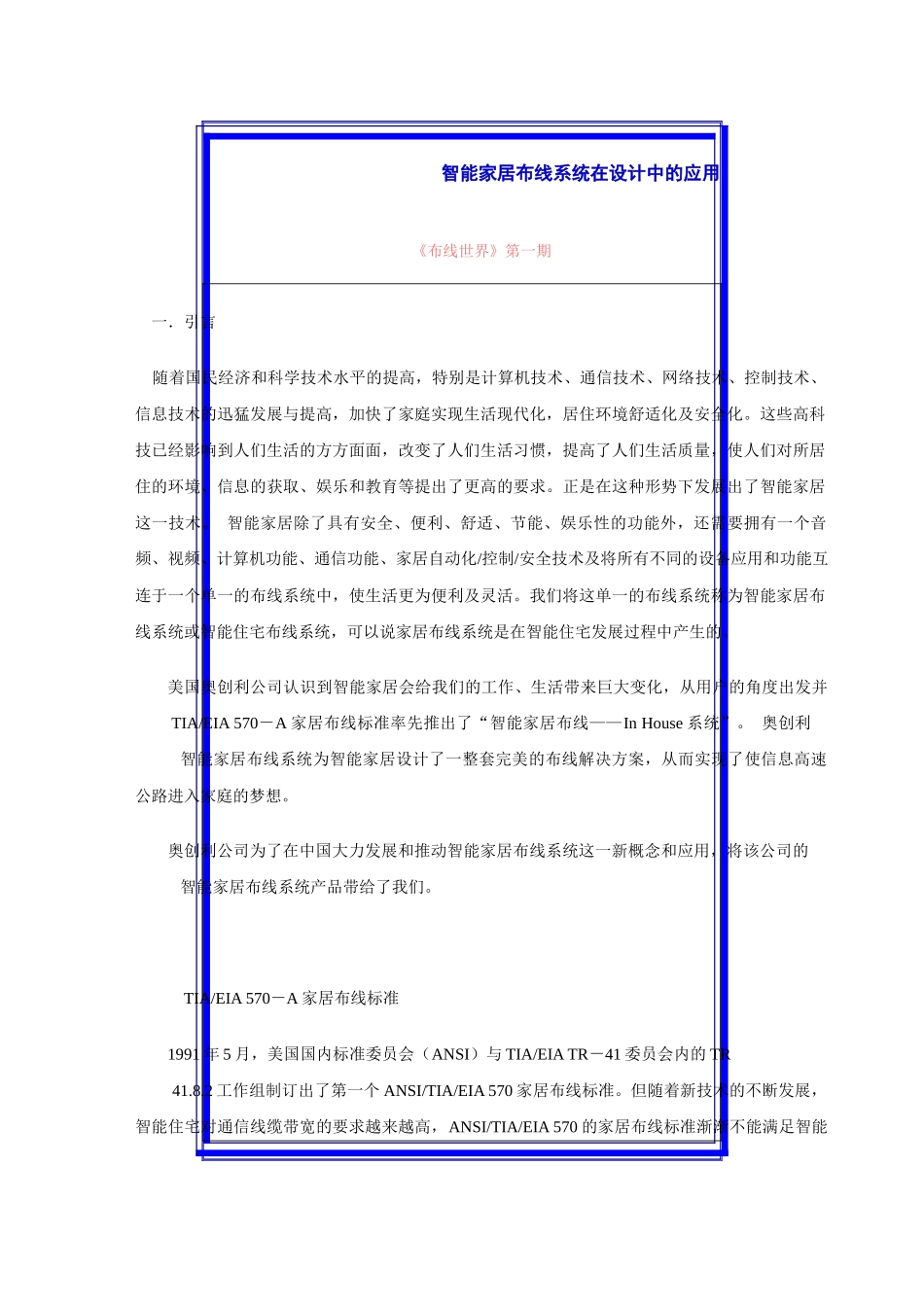

智能家居布线系统在设计中的应用《布线世界》第一期一.引言随着国民经济和科学技术水平的提高,特别是计算机技术、通信技术、网络技术、控制技术、信息技术的迅猛发展与提高,加快了家庭实现生活现代化,居住环境舒适化及安全化。这些高科技已经影响到人们生活的方方面面,改变了人们生活习惯,提高了人们生活质量,使人们对所居住的环境、信息的获取、娱乐和教育等提出了更高的要求。正是在这种形势下发展出了智能家居这一技术。智能家居除了具有安全、便利、舒适、节能、娱乐性的功能外,还需要拥有一个音频、视频、计算机功能、通信功能、家居自动化/控制/安全技术及将所有不同的设备应用和功能互连于一个单一的布线系统中,使生活更为便利及灵活。我们将这单一的布线系统称为智能家居布线系统或智能住宅布线系统,可以说家居布线系统是在智能住宅发展过程中产生的。美国奥创利公司认识到智能家居会给我们的工作、生活带来巨大变化,从用户的角度出发并TIA/EIA570-A家居布线标准率先推出了“智能家居布线——InHouse系统”。奥创利智能家居布线系统为智能家居设计了一整套完美的布线解决方案,从而实现了使信息高速公路进入家庭的梦想。奥创利公司为了在中国大力发展和推动智能家居布线系统这一新概念和应用,将该公司的智能家居布线系统产品带给了我们。TIA/EIA570-A家居布线标准1991年5月,美国国内标准委员会(ANSI)与TIA/EIATR-41委员会内的TR41.8.2工作组制订出了第一个ANSI/TIA/EIA570家居布线标准。但随着新技术的不断发展,智能住宅对通信线缆带宽的要求越来越高,ANSI/TIA/EIA570的家居布线标准渐渐不能满足智能住宅家居布线的需求,这样就迫切要求有新的家居布线标准来适应新技术的不断发展。因此在9月,TIA/EIA协会正式修订及更新了家居布线的标准,并将该标准重新定义为TIA/EIA570A家居电讯布线标准(ResidentialTelecommunicationsCablingStandard)。.制订TIA/EIA570A标准的目的TIA/EIA570A制订出新一代的家居电信布线以满足现在及将来的多种电信服务。标准主要提出了有关布线新的等级,并建立了一个布线介质的基本规范和标准,主要应用支持话音、数据、图像、电视、多媒体、家居自动系统、环境管理、保安、探测器、报警及对讲等服务。标准主要规划于新建筑、更新增加设备、单一住宅及建筑群等。TIA/EIA570A家居布线标准更新的主要内容该标准不涉及商业大楼;基本规范的更新将遵循TIA手册中所更新的内容及标准;在该标准中定义了家居布线的等级;在家居布线中认可的传输介质有光缆、同轴电缆、三类及五类非屏蔽双绞线(UPT由信息插座到配线箱DD的线路长度不能超过90m,信道长度不能超过100m;标准中包括了主干布线;标准还包括了固定装置的布线,如对讲机、火灾探测器等;只有适用于ANSI/TIA/EIA-568A接线方法的8位模块或插头才被认可。TIA/EIA570A标准适用的范围TIA/EIA570A标准适用于当今的单个和多个用户居民楼的家居布线系统及相关的管道和布线空间。这一标准规范的布线系统可支持不同种类的电信应用于不同的家居环境中,将在居民楼内支持多种电信服务。标准中主要包括室内家居布线及室内主干布线。.家居布线的等级建立家居布线等级系统,旨在根据不同家居的特点提出不同的布线系统方案,使用户根据自身的需要选择相应的布线基础结构。表1和表2列出了可供选择的家居布线基础结构,主要满足家居自动化要求,为智能化家居提高安全可靠的布线系统。1各等级支持的典型家庭服务服务等级一等级二电话支持支持电视支持支持数据支持支持多媒体不支持支持2各等级认可的家居传输介质布线等级一等级二对非屏蔽双绞线3类推荐使用5类线5类欧姆同轴电缆可用可用光纤不可用可选用家居布线系统的等级选择实际上是家居布线的功能和布线设备类别(3类4对非屏蔽双绞线、对非屏蔽双绞线、75Ω同轴电缆、光缆、信息插座等)的选择。)等级一等级一可提供满足通讯服务最低要求的通用布线系统,该等级可提供电话、CATV务。等级一主要使用双绞线,并采用星形拓扑方法连接。等级一布线的最低要求为:一根屏蔽双绞线(UPT),并须满足或超过ANSI/TIA/EIA-568A规定的3类电缆传输...
