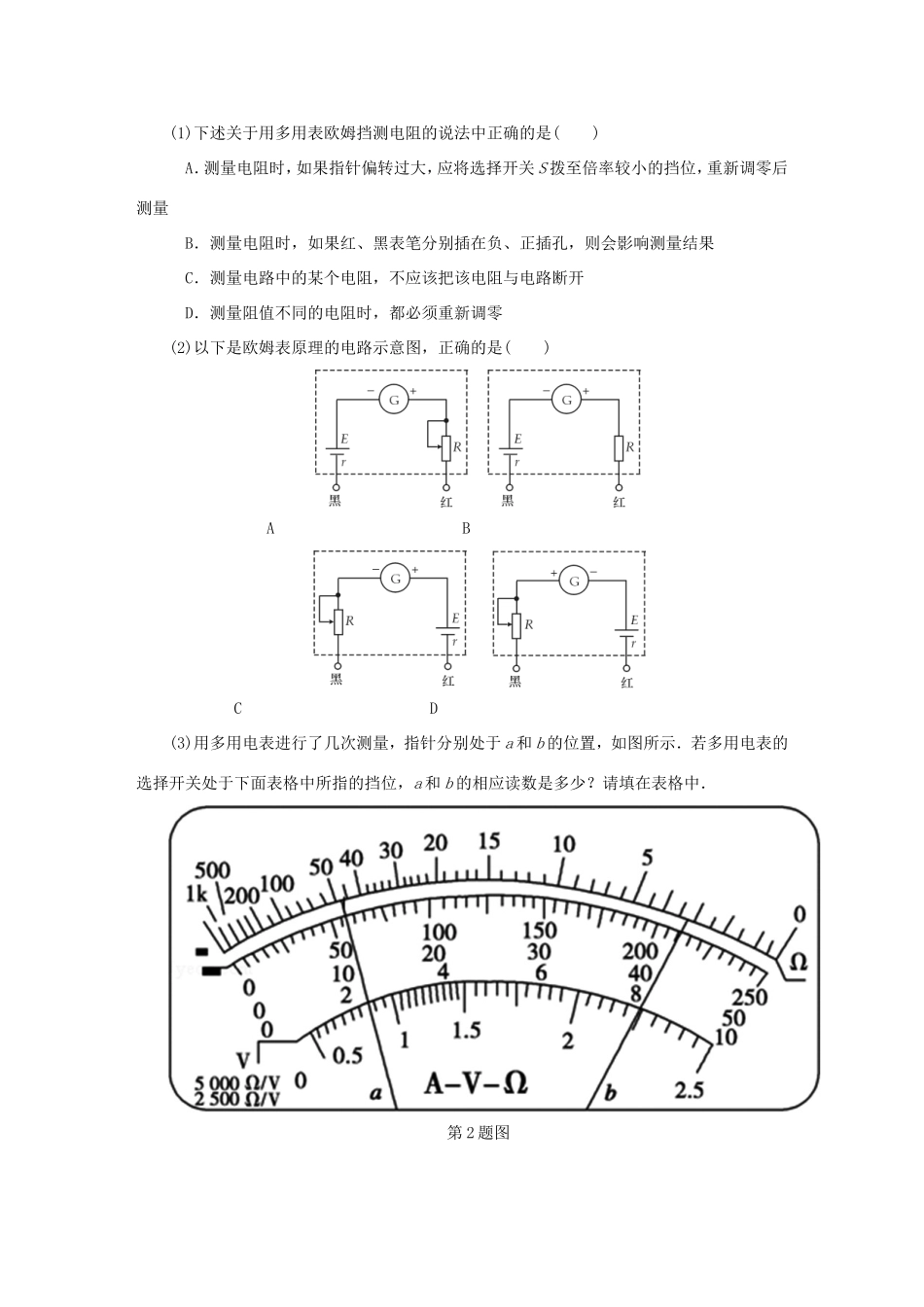

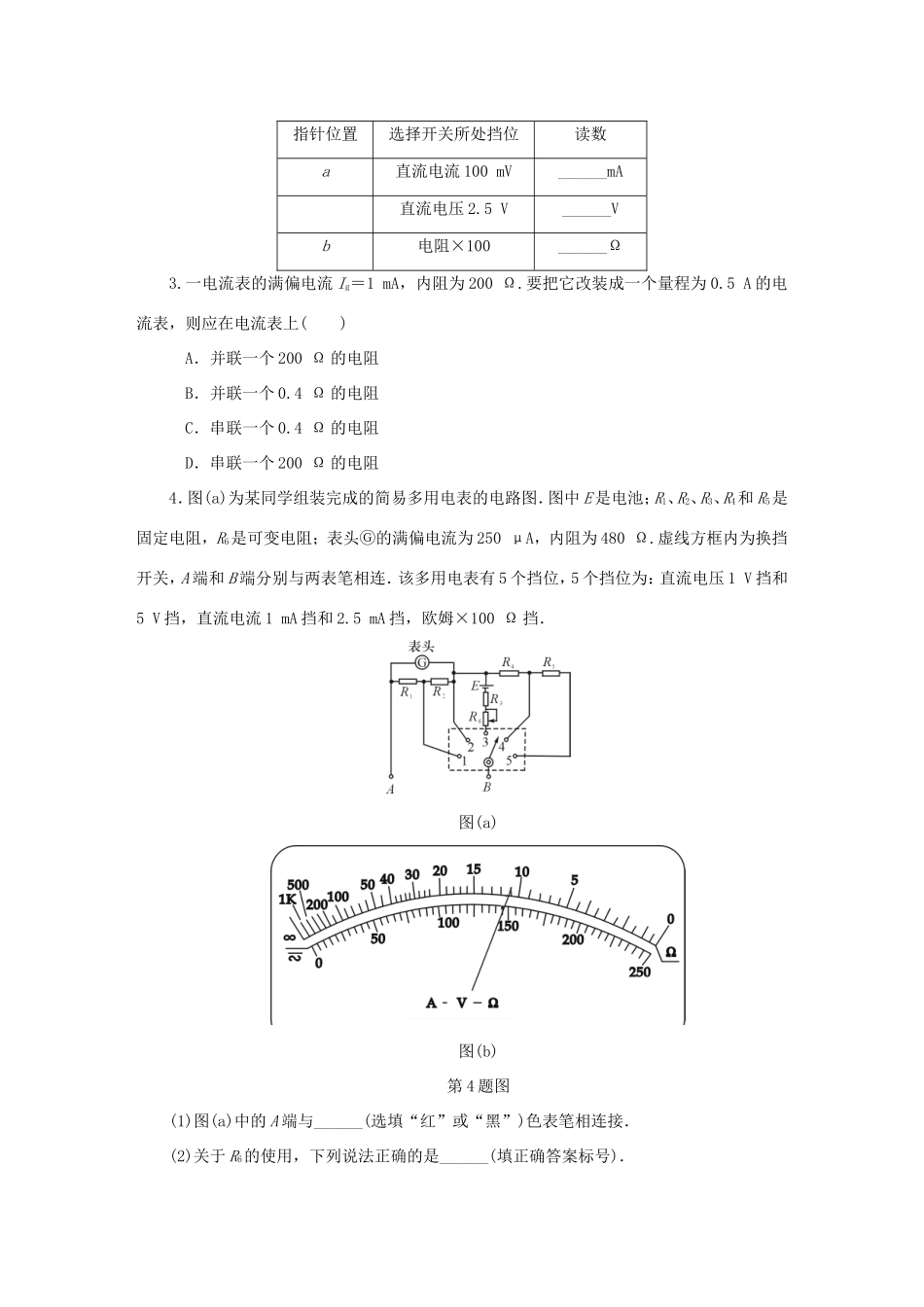

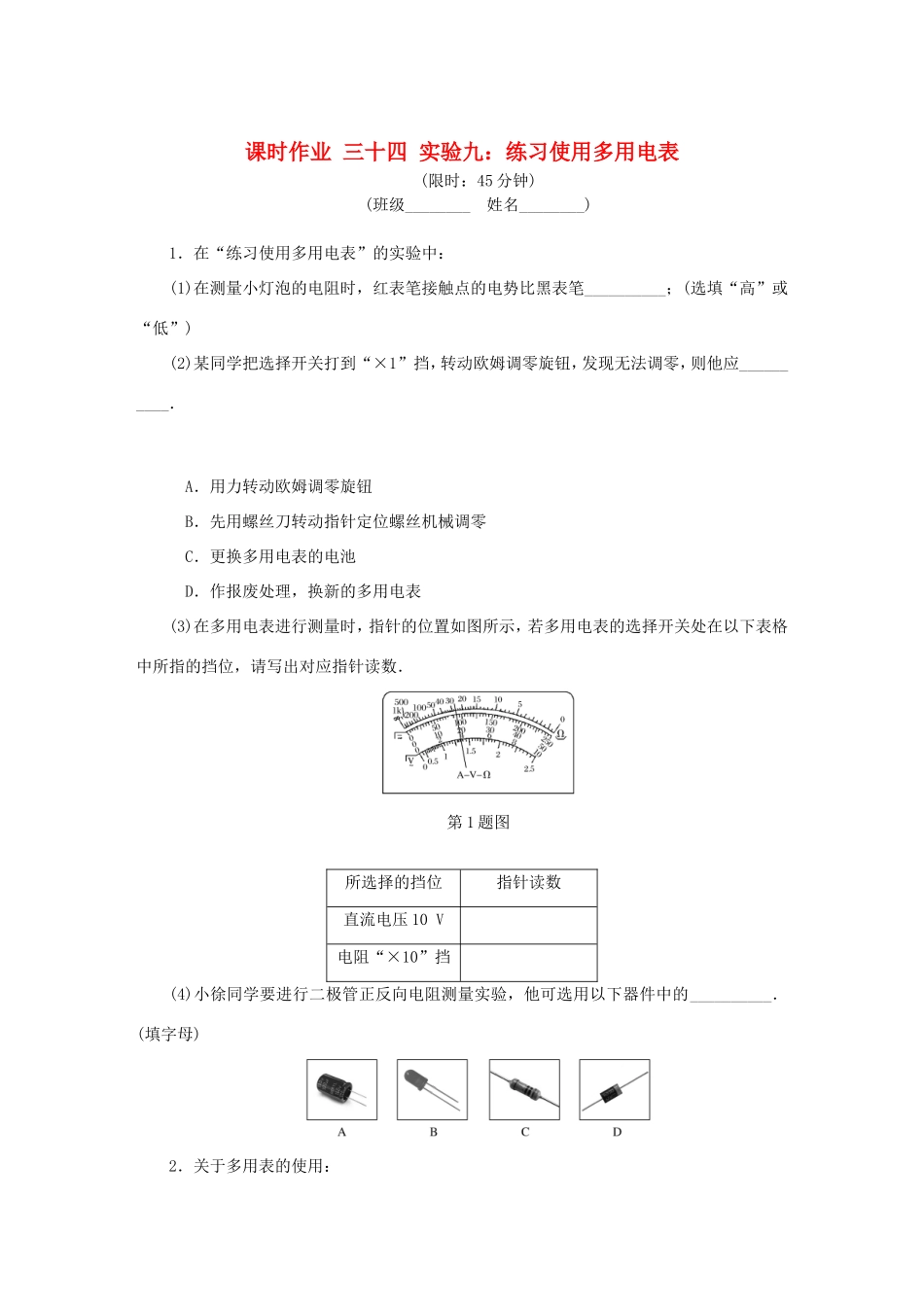

课时作业三十四实验九：练习使用多用电表(限时：45分钟)(班级________姓名________)1．在“练习使用多用电表”的实验中：(1)在测量小灯泡的电阻时，红表笔接触点的电势比黑表笔__________；(选填“高”或“低”)(2)某同学把选择开关打到“×1”挡，转动欧姆调零旋钮，发现无法调零，则他应__________．A．用力转动欧姆调零旋钮B．先用螺丝刀转动指针定位螺丝机械调零C．更换多用电表的电池D．作报废处理，换新的多用电表(3)在多用电表进行测量时，指针的位置如图所示，若多用电表的选择开关处在以下表格中所指的挡位，请写出对应指针读数．第1题图所选择的挡位指针读数直流电压10V电阻“×10”挡(4)小徐同学要进行二极管正反向电阻测量实验，他可选用以下器件中的__________．(填字母)2．关于多用表的使用：(1)下述关于用多用表欧姆挡测电阻的说法中正确的是()A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，不应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零(2)以下是欧姆表原理的电路示意图，正确的是()ABCD(3)用多用电表进行了几次测量，指针分别处于a和b的位置，如图所示．若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中．第2题图指针位置选择开关所处挡位读数a直流电流100mV______mA直流电压2.5V______Vb电阻×100______Ω3.一电流表的满偏电流Ig＝1mA，内阻为200Ω.要把它改装成一个量程为0.5A的电流表，则应在电流表上()A．并联一个200Ω的电阻B．并联一个0.4Ω的电阻C．串联一个0.4Ω的电阻D．串联一个200Ω的电阻4．图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头Ⓖ的满偏电流为250μA，内阻为480Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．图(a)图(b)第4题图(1)图(a)中的A端与______(选填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是______(填正确答案标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝______Ω，R4＝____Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为______；若此时B端是与“3”相连的，则读数为______；若此时B端是与“5”相连的，则读数为______．5．如图所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．为了检测小灯泡、开关以及3根导线：第5题图(1)在连接点1、2已接好的情况下，应当选用多用电表的________(选填“电压”“电流”“欧姆”)挡，进行检查；(2)在连接点1、2同时断开的情况下，应当选用多用电表的________(选填“电压”“电流”“欧姆”)挡，进行检查；(3)在开关闭合情况下，若测得3、4两点间的电压接近电源的电动势，则表明____________．课时作业(三十四)实验九：练习使用多用电表1.(1)低(2)B(3)3.6V260Ω(4)BD【解析】(1)欧姆表的红表笔与其内置电源的负极相连接，黑表笔与欧姆表内置电源正极相连接，在测量小灯泡的电阻时，红表笔接触点的电势比黑表笔低．(2)把选择开关打到“×1”挡，转动欧姆调零旋钮，无法调零，可能是多用电表没有进行机械调零造成的，他可以用螺丝刀转动指针定位螺丝进行机械调零，然后再进行欧姆调零，故选B.(3)多用电表选择直流电压10V挡，由图示可知，其分度值为0.2V，示数为3.6V：选择开关置于电阻“×10”挡，由图示表盘可知，其示数为26×10Ω＝260Ω.(4)由图示可知，A是电容器，C是电阻，B、D是二极管，因此可以选择B、D进行实验．2．(1...
