手机维修实训报告书VIP免费

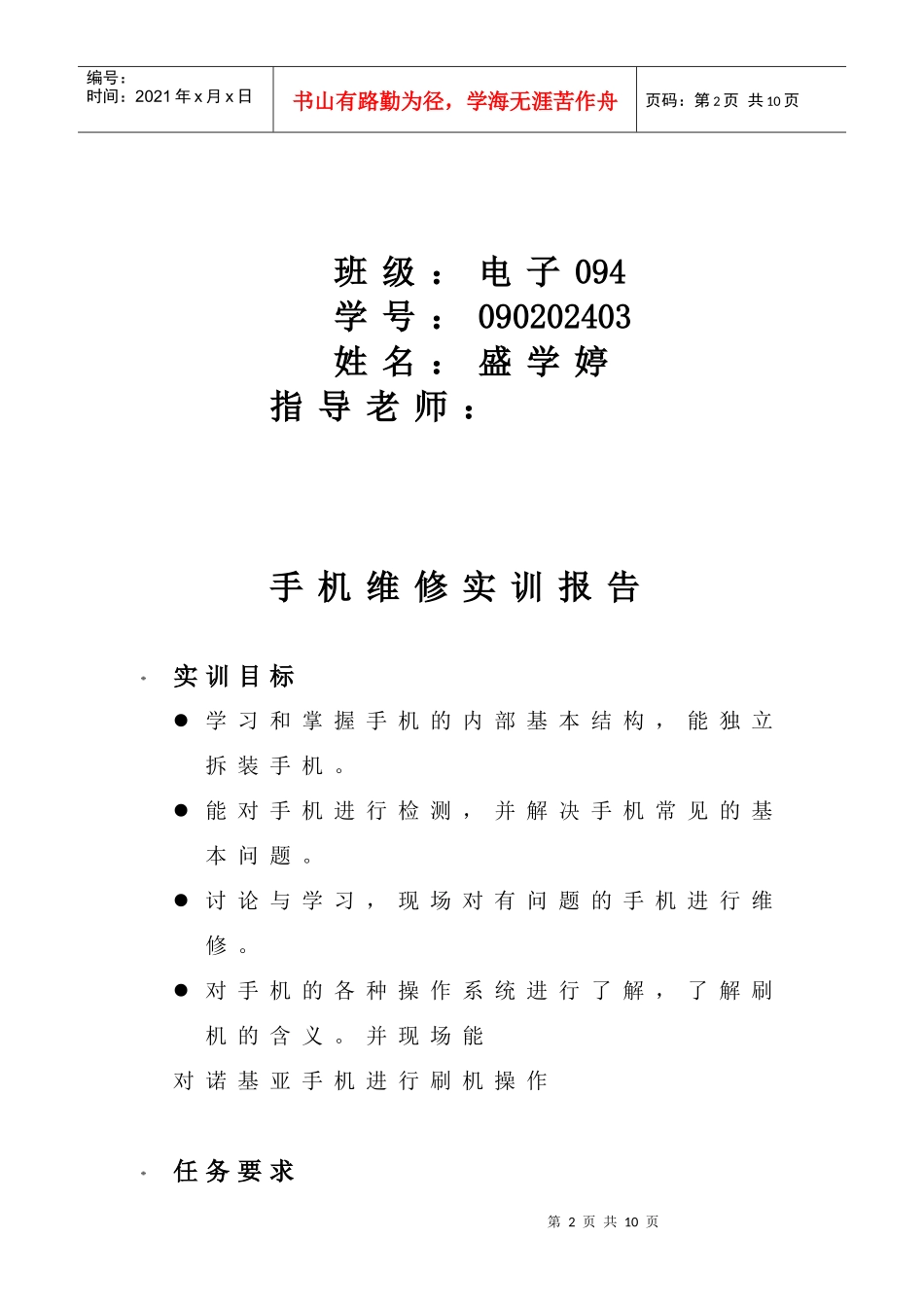

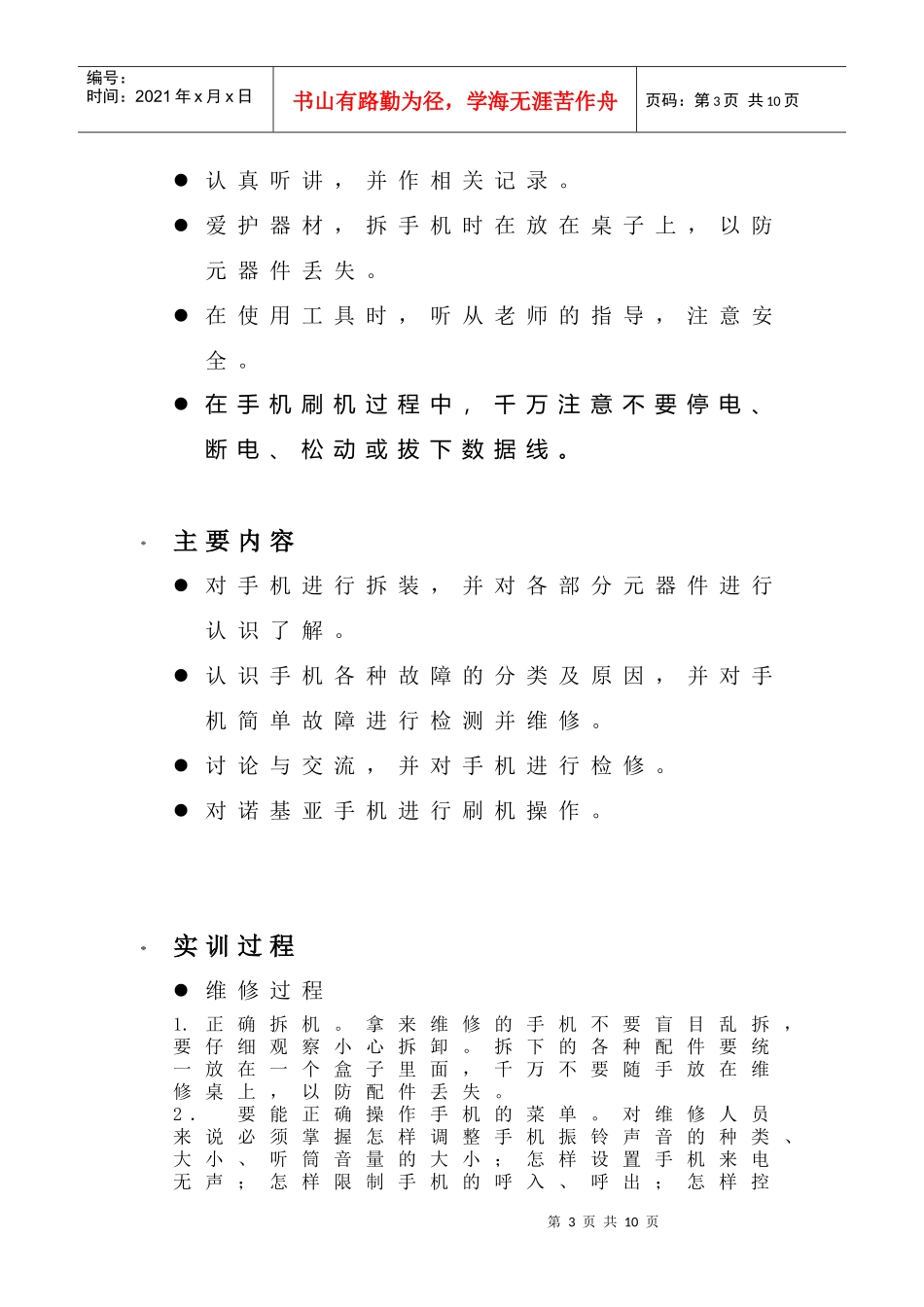

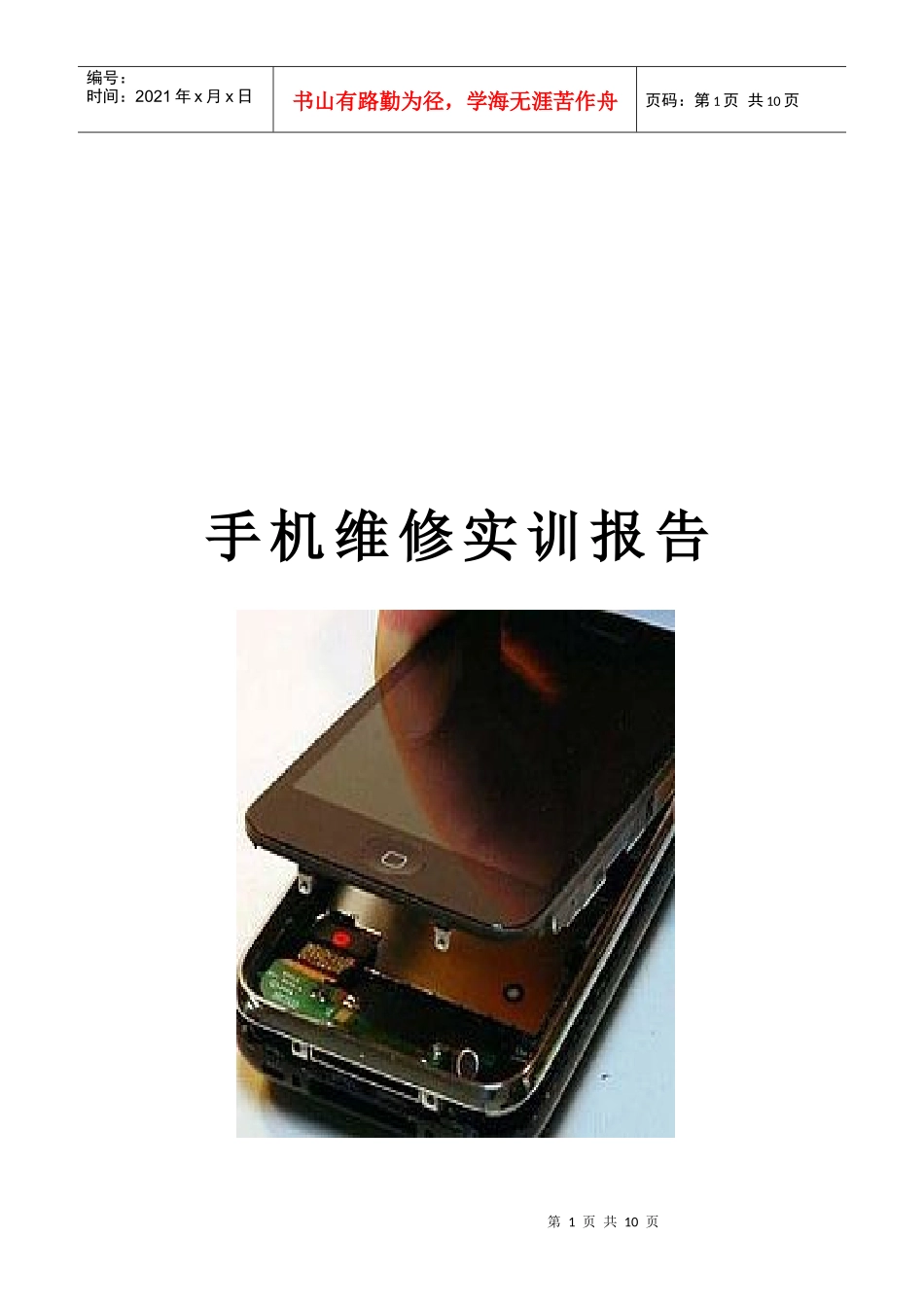

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页手机维修实训报告第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页班级：电子094学号：090202403姓名：盛学婷指导老师：手机维修实训报告实训目标学习和掌握手机的内部基本结构，能独立拆装手机。能对手机进行检测，并解决手机常见的基本问题。讨论与学习，现场对有问题的手机进行维修。对手机的各种操作系统进行了解，了解刷机的含义。并现场能对诺基亚手机进行刷机操作任务要求第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页认真听讲，并作相关记录。爱护器材，拆手机时在放在桌子上，以防元器件丢失。在使用工具时，听从老师的指导，注意安全。在手机刷机过程中，千万注意不要停电、断电、松动或拔下数据线。主要内容对手机进行拆装，并对各部分元器件进行认识了解。认识手机各种故障的分类及原因，并对手机简单故障进行检测并维修。讨论与交流，并对手机进行检修。对诺基亚手机进行刷机操作。实训过程维修过程1.正确拆机。拿来维修的手机不要盲目乱拆，要仔细观察小心拆卸。拆下的各种配件要统一放在一个盒子里面，千万不要随手放在维修桌上，以防配件丢失。2．要能正确操作手机的菜单。对维修人员来说必须掌握怎样调整手机振铃声音的种类、大小、听筒音量的大小；怎样设置手机来电无声；怎样限制手机的呼入、呼出；怎样控第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页制背光灯的亮与熄灭；怎样存储电话号码等等手机的各项功能。3.先简后繁，先易后难。即先考虑故障是由于手机接触不良造成的或由菜单设置不当等最简单的原因引起。排除这些简单原因，再考虑维修电路板上的故障。4．先电源，后整机。5．仔细观察电路板元器件，并用镊子触动一些比较容易出现虚焊的地方。观察是否有元器件脱落、烧坏、虚焊。6．加直流稳压电源，进行检查维修。维修故障分类及原因1、自动开机加上后，不用按开/关键就处开开机状态了。主要由于开/关键对地短路或开机线上其它元器件对地短路造成。取下手机板，用酒精泡后清洗，大多可以解决此故障。2、自动关机（自动断电）2.1振动时自动关机这主要是由于电池与电池触片间接触不良引起2.2按键关机:手机只要不按键盘，手机不会关机一按某些键手机就自动关机，主要是由于CPU和存储器虚焊导致，加强对存储器CPU及存储器的焊接一般可解决问题。2.3发射关机手机一按发射键就自动关机，主要是由于功放部分故障引起，一般是由于供电IC（或功放控制）引起此故障。3、发射弱电、发射掉信号3.1发射弱电手机在待机状态时，不显弱电，一打，或打几个电话后马上显示弱电，出现低电告警的现象这种现象首先是由于电池与触片接口间脏了或接触不良造成；其次是电池触片与手机间接口接触不良引起；再其次就是功放本身损坏引起3.2发射掉信号手机在待机状态时，信号正常，手机一发射马上掉信号，这种现象是由于手机功放虚焊或损坏引起的故障。4、漏电手机漏电是较难维修的故障。首先判断部第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页分、电源开关管是否烧坏造成短路。其次判断功放是否损坏。再其次，漏电流不太多的情况给手机加上电源1～2分钟后用手背去感觉哪部分元件发热严重，此元件必坏无疑，将其更换如果上面的方法仍没有解决故障，就只有去查找线路是否有电阻、电容或印刷线短路。5、不入网不入网可分为有信号不入网、无信号不入网两种情况。目前在市场上爱立信系列、三星系列的手机，只要其接收通道是好的，就会有信号强度值显示，与有无发射信号无关，其它系列手机必须等到手机进入网络后才显示信号强度值。对其它系列的手机在判断故障范围时给手机插上SIM卡，调菜单，用手动搜寻方法找网络，此时，能找到网络，证明接收通道是好的，是发射通道故障引起的不入网；用菜单方法找不到网络说明接收通道有故障，先维修接收通道。6、信号...
