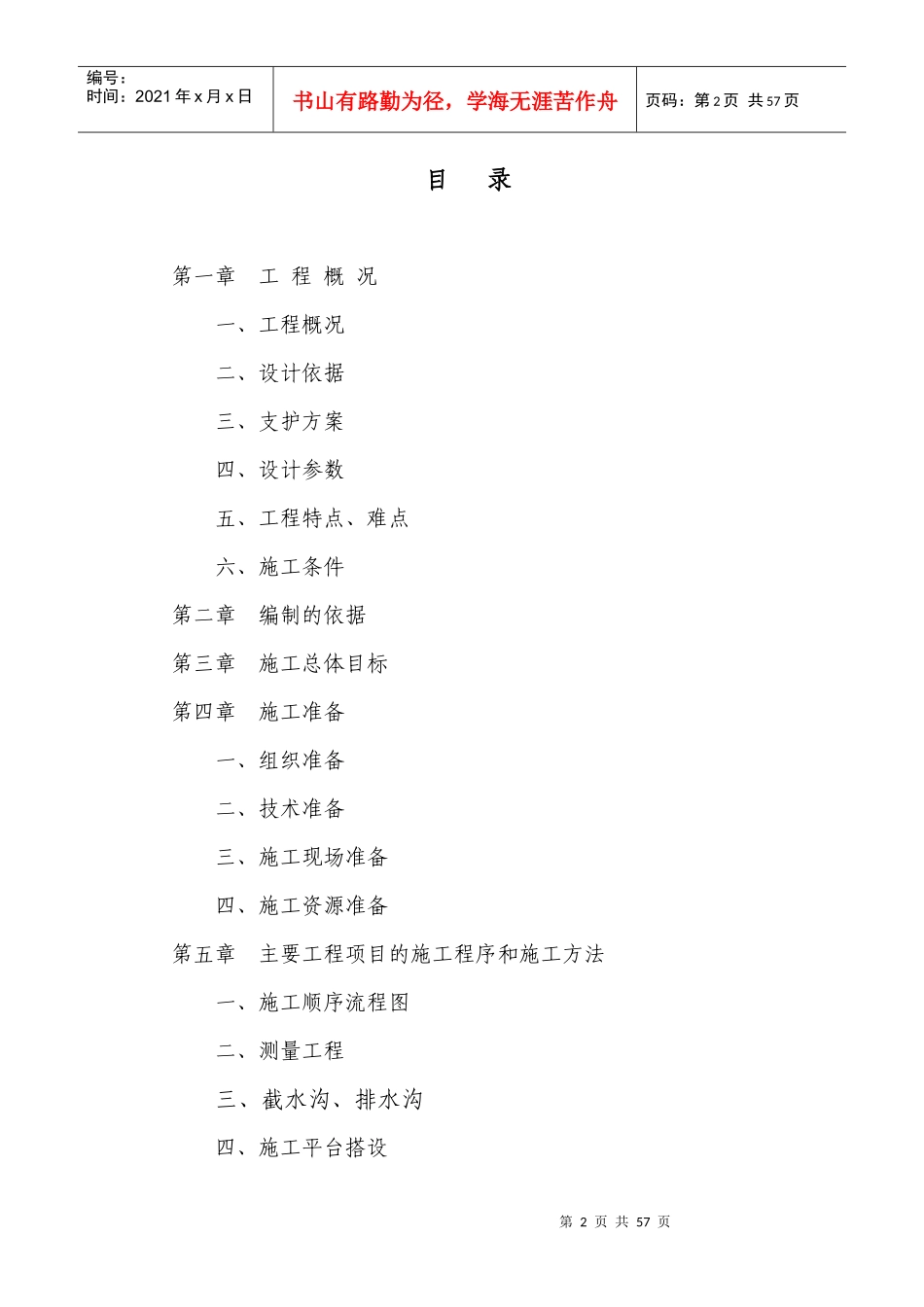

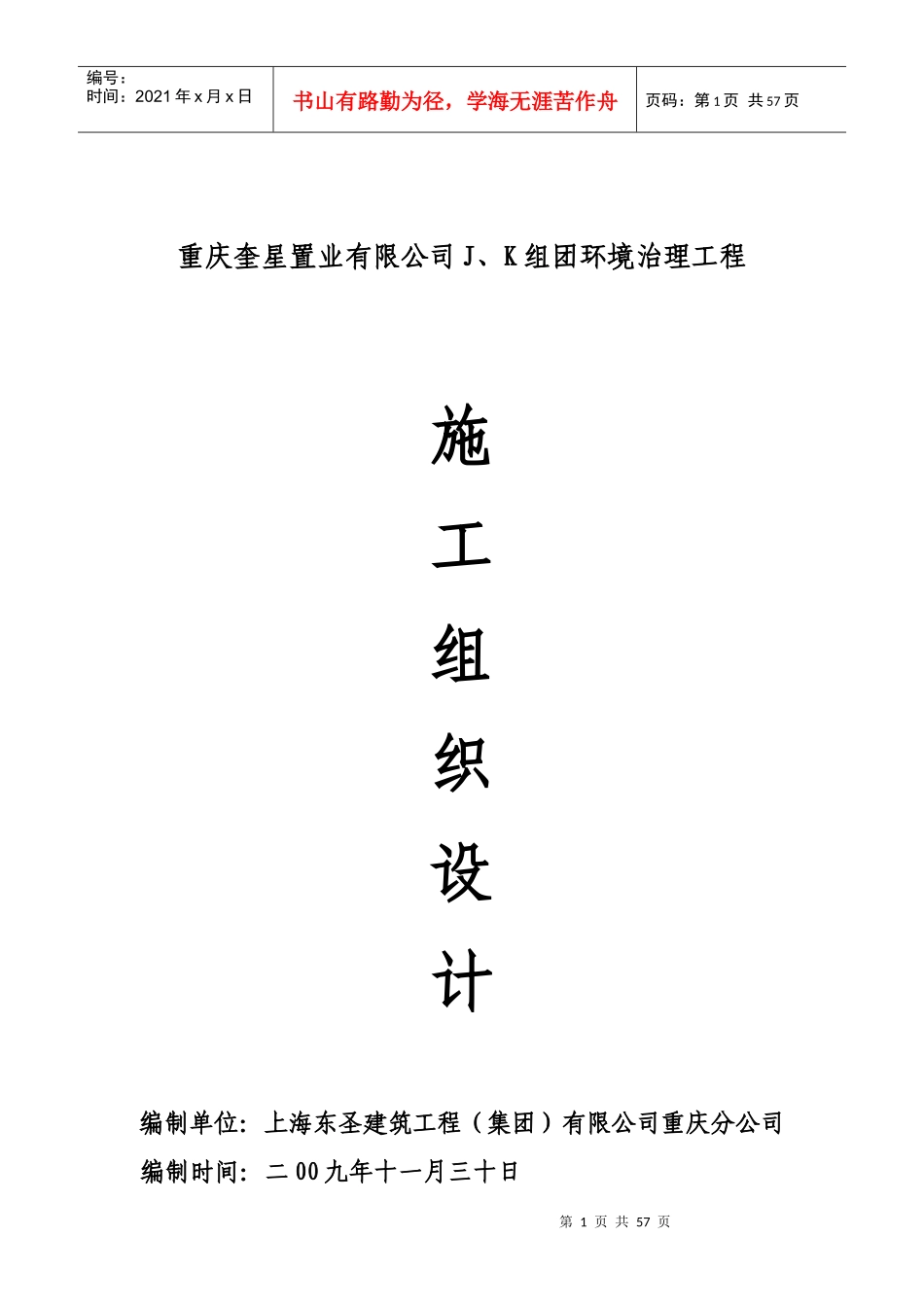

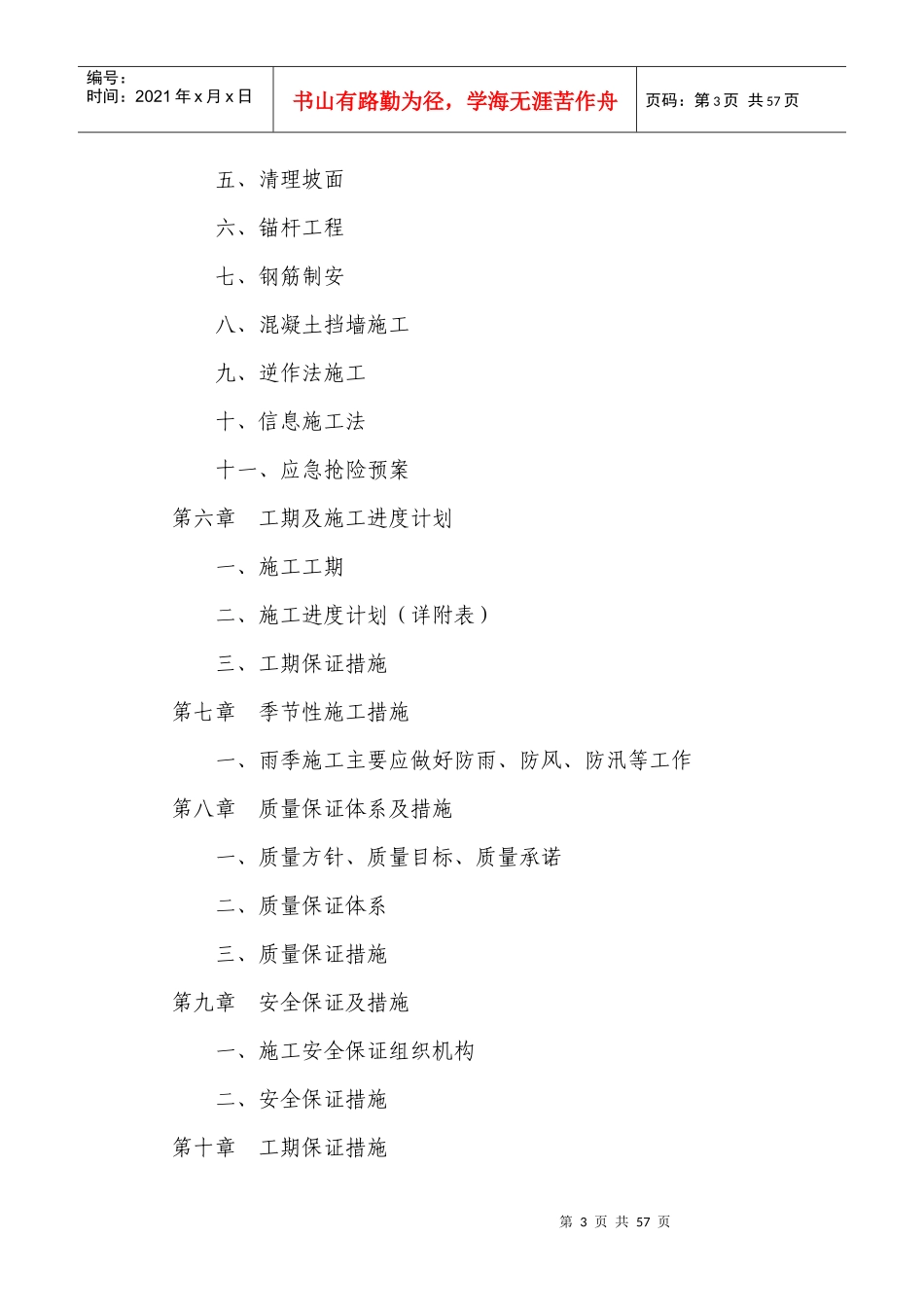

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页重庆奎星置业有限公司J、K组团环境治理工程施工组织设计编制单位：上海东圣建筑工程（集团）有限公司重庆分公司编制时间：二00九年十一月三十日第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页目录第一章工程概况一、工程概况二、设计依据三、支护方案四、设计参数五、工程特点、难点六、施工条件第二章编制的依据第三章施工总体目标第四章施工准备一、组织准备二、技术准备三、施工现场准备四、施工资源准备第五章主要工程项目的施工程序和施工方法一、施工顺序流程图二、测量工程三、截水沟、排水沟四、施工平台搭设第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页五、清理坡面六、锚杆工程七、钢筋制安八、混凝土挡墙施工九、逆作法施工十、信息施工法十一、应急抢险预案第六章工期及施工进度计划一、施工工期二、施工进度计划（详附表）三、工期保证措施第七章季节性施工措施一、雨季施工主要应做好防雨、防风、防汛等工作第八章质量保证体系及措施一、质量方针、质量目标、质量承诺二、质量保证体系三、质量保证措施第九章安全保证及措施一、施工安全保证组织机构二、安全保证措施第十章工期保证措施第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页一、组织保证施工二、施工现场管理措施第十一章环境保证与文明施工一、环境保护二、文明施工三、施工现场的管理四、环境卫生管理五、综合治理方面第十二章环保及防止扰民技术措施第5页共57页第4页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共57页第一章工程概况一、工程概况重庆奎星置业有限公司J、K组团环境治理及挡墙加固工程位于重庆市渝中区临江门至一号桥的山麓斜坡地带。场地±0.00=192.90m，坡顶已有公路路面标高为226.5∽232.5m，坡脚场地平基标高为192.60m（-9层），场地完全平基后将形成长约110m，高20∽39m左右的高切坡，其中2#∽4#地段的边坡上部为高3∽17m左右的公路条石挡墙（据调查，该条石挡墙建于1951年，距今已有50多年，经安全性评估，条石的强度达12.5MPa，挡墙抗滑移、抗倾覆的安全系数分别为1.27和1.12，均不满足规范安全的要求）。场地原有边坡上部为厚约3∽5m（A#∽C#地段）和5∽9m（C#∽E#地段）的杂填土（暗灰∽灰黑色，稍密，主要由碳渣、砖瓦块、砂泥岩碎块石、粉质粘土等组成）；土层下伏基岩为泥岩(紫红色，泥质结构，构造局部含粉砂质较重，脱水易开裂，主要成分为粘土矿物)，强风化岩质软，破碎，易崩解风化，强风化岩层厚一般为0.8∽5.2m左右。基岩的倾向110°，倾角10°，边坡的坡面倾向约为310°，该边坡为反向坡。强风化带基岩网状风化裂隙发育，中等风化带岩石层间裂隙较发育，另发育两组主要裂隙：裂隙J1：倾向120°，倾角80°，裂隙面平整，呈闭合状，无充填物，裂隙连通性差，裂隙间距1.5∽3.0m；裂隙J2：倾向330°，倾角80°，裂隙面粗糙，裂隙间距0.5∽1.0m，裂隙宽度约为1mm，铁质充填，裂隙连通性差。另外，经第6页共57页第5页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共57页安全性评估，发现一组外倾裂隙，倾向260°∽295°，倾角54°∽58°。该工程原为由“重庆市涪陵名仕实业总公司”修建的“重庆临江广场二期J2、K2商住楼挡墙”；该工程由“重庆奎星楼股份有限公司”承建。该工程已施工的情况：在2007年以前,①A#∽C#地段坡顶已完工长约40m，高约16m的锚杆挡墙（但配电房地段，顶部高约3m左右的土层尚未处理）；A#∽C#地段已完工锚杆挡墙的下部已切高约10m左右的边坡，该边坡仅进行了锚杆的施工，墙体尚未封闭（切坡时间已达一年多）。②D#∽E#地段人工挖孔桩的护壁已完工。③其余地段的支护均未实施。在2009年11月以前,由于边坡放置的时间较长（约6年多）而出现凹腔、裂缝等情况，已按应急抢险要求将AB、BC段进行支护；本次支护的情况是：①AB、BC段支护的长度约为4...
