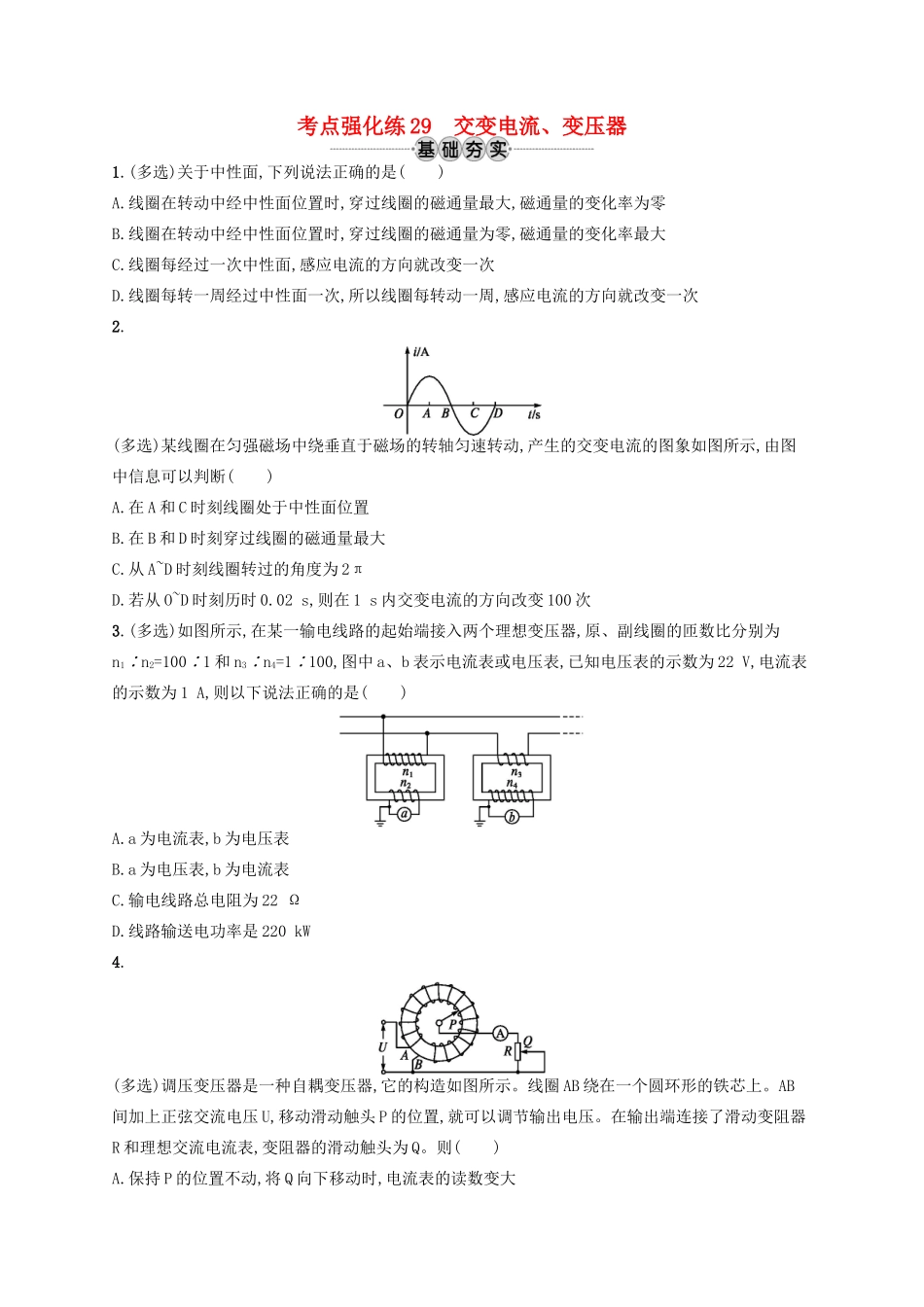

江浙省高考物理总复习 第十二章 交变电流 考点强化练29 交变电流、变压器-人教版高三全册物理试题_第1页
1/7

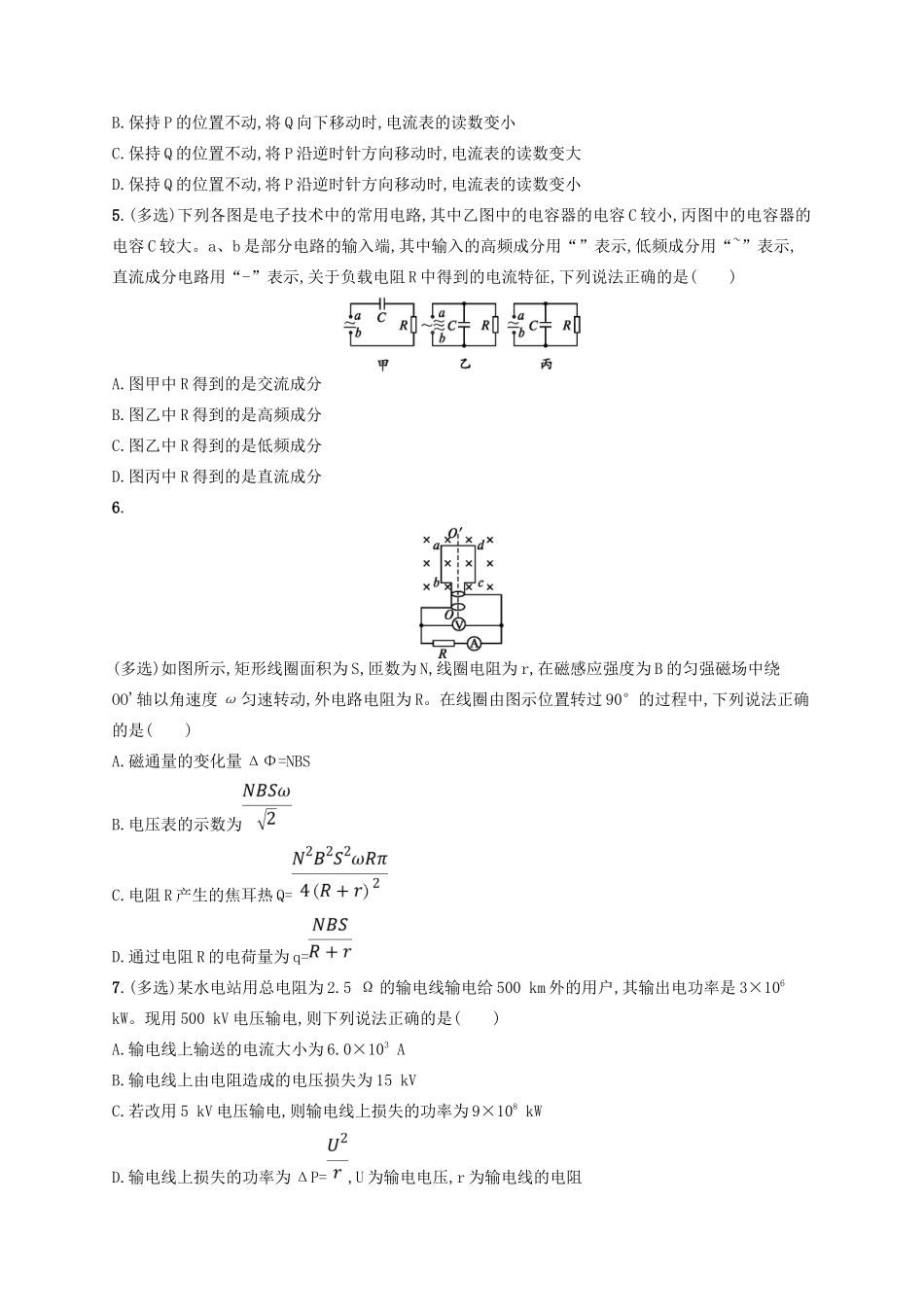

江浙省高考物理总复习 第十二章 交变电流 考点强化练29 交变电流、变压器-人教版高三全册物理试题_第2页
2/7

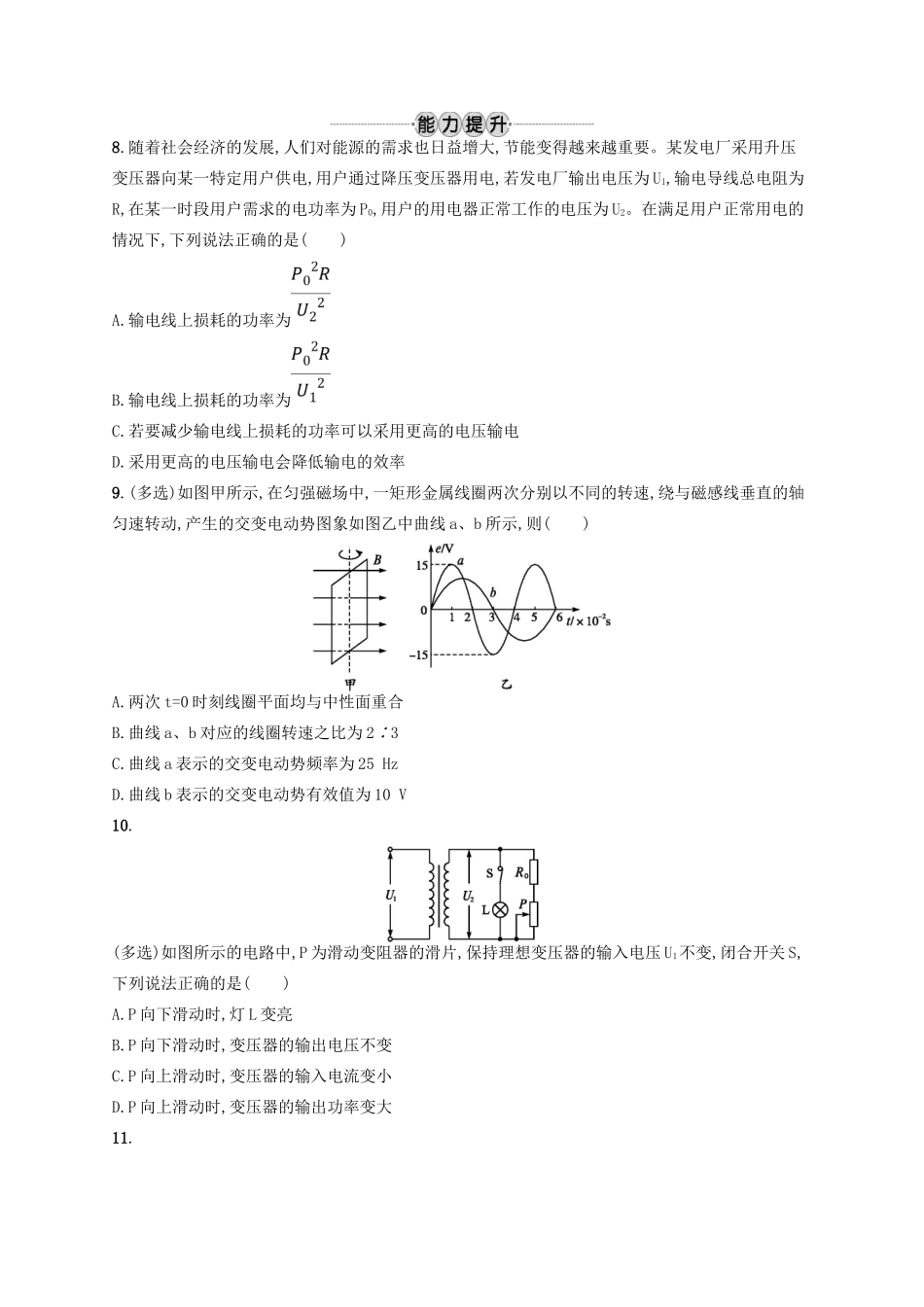

江浙省高考物理总复习 第十二章 交变电流 考点强化练29 交变电流、变压器-人教版高三全册物理试题_第3页
3/7
考点强化练29交变电流、变压器1.(多选)关于中性面,下列说法正确的是()A.线圈在转动中经中性面位置时,穿过线圈的磁通量最大,磁通量的变化率为零B.线圈在转动中经中性面位置时,穿过线圈的磁通量为零,磁通量的变化率最大C.线圈每经过一次中性面,感应电流的方向就改变一次D.线圈每转一周经过中性面一次,所以线圈每转动一周,感应电流的方向就改变一次2.(多选)某线圈在匀强磁场中绕垂直于磁场的转轴匀速转动,产生的交变电流的图象如图所示,由图中信息可以判断()A.在A和C时刻线圈处于中性面位置B.在B和D时刻穿过线圈的磁通量最大C.从A~D时刻线圈转过的角度为2πD.若从O~D时刻历时0.02s,则在1s内交变电流的方向改变100次3.(多选)如图所示,在某一输电线路的起始端接入两个理想变压器,原、副线圈的匝数比分别为n1∶n2=100∶1和n3∶n4=1∶100,图中a、b表示电流表或电压表,已知电压表的示数为22V,电流表的示数为1A,则以下说法正确的是()A.a为电流表,b为电压表B.a为电压表,b为电流表C.输电线路总电阻为22ΩD.线路输送电功率是220kW4.(多选)调压变压器是一种自耦变压器,它的构造如图所示。线圈AB绕在一个圆环形的铁芯上。AB间加上正弦交流电压U,移动滑动触头P的位置,就可以调节输出电压。在输出端连接了滑动变阻器R和理想交流电流表,变阻器的滑动触头为Q。则()A.保持P的位置不动,将Q向下移动时,电流表的读数变大B.保持P的位置不动,将Q向下移动时,电流表的读数变小C.保持Q的位置不动,将P沿逆时针方向移动时,电流表的读数变大D.保持Q的位置不动,将P沿逆时针方向移动时,电流表的读数变小5.(多选)下列各图是电子技术中的常用电路,其中乙图中的电容器的电容C较小,丙图中的电容器的电容C较大。a、b是部分电路的输入端,其中输入的高频成分用“”表示,低频成分用“~”表示,直流成分电路用“-”表示,关于负载电阻R中得到的电流特征,下列说法正确的是()A.图甲中R得到的是交流成分B.图乙中R得到的是高频成分C.图乙中R得到的是低频成分D.图丙中R得到的是直流成分6.(多选)如图所示,矩形线圈面积为S,匝数为N,线圈电阻为r,在磁感应强度为B的匀强磁场中绕OO'轴以角速度ω匀速转动,外电路电阻为R。在线圈由图示位置转过90°的过程中,下列说法正确的是()A.磁通量的变化量ΔΦ=NBSB.电压表的示数为C.电阻R产生的焦耳热Q=D.通过电阻R的电荷量为q=7.(多选)某水电站用总电阻为2.5Ω的输电线输电给500km外的用户,其输出电功率是3×106kW。现用500kV电压输电,则下列说法正确的是()A.输电线上输送的电流大小为6.0×103AB.输电线上由电阻造成的电压损失为15kVC.若改用5kV电压输电,则输电线上损失的功率为9×108kWD.输电线上损失的功率为ΔP=,U为输电电压,r为输电线的电阻8.随着社会经济的发展,人们对能源的需求也日益增大,节能变得越来越重要。某发电厂采用升压变压器向某一特定用户供电,用户通过降压变压器用电,若发电厂输出电压为U1,输电导线总电阻为R,在某一时段用户需求的电功率为P0,用户的用电器正常工作的电压为U2。在满足用户正常用电的情况下,下列说法正确的是()A.输电线上损耗的功率为B.输电线上损耗的功率为C.若要减少输电线上损耗的功率可以采用更高的电压输电D.采用更高的电压输电会降低输电的效率9.(多选)如图甲所示,在匀强磁场中,一矩形金属线圈两次分别以不同的转速,绕与磁感线垂直的轴匀速转动,产生的交变电动势图象如图乙中曲线a、b所示,则()A.两次t=0时刻线圈平面均与中性面重合B.曲线a、b对应的线圈转速之比为2∶3C.曲线a表示的交变电动势频率为25HzD.曲线b表示的交变电动势有效值为10V10.(多选)如图所示的电路中,P为滑动变阻器的滑片,保持理想变压器的输入电压U1不变,闭合开关S,下列说法正确的是()A.P向下滑动时,灯L变亮B.P向下滑动时,变压器的输出电压不变C.P向上滑动时,变压器的输入电流变小D.P向上滑动时,变压器的输出功率变大11.如图所示,理想变压器原、副线圈的匝数比为10∶1,b是原线圈的中心接头,电压表V和电流表A均为理想电表,除滑动变阻器电阻R、定值电阻R0以外的其余电阻不计,从某时刻开始在原线圈c、d两端加上交流电压,其瞬时值表达式为u1=220sin100πt(V)。下列说法正确的是()A.t=s时刻,c、d...
