手机生产及测试流程VIP免费

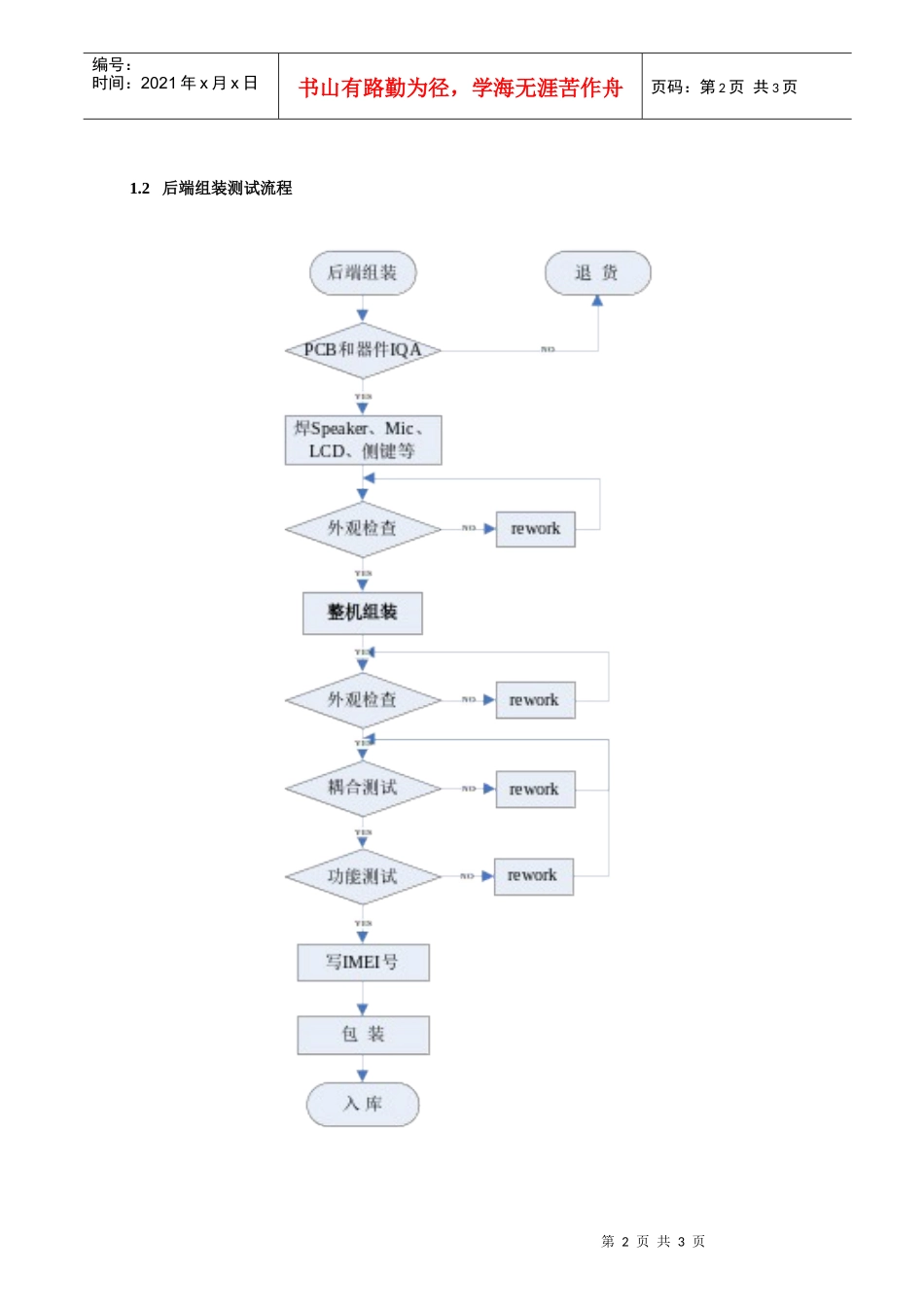

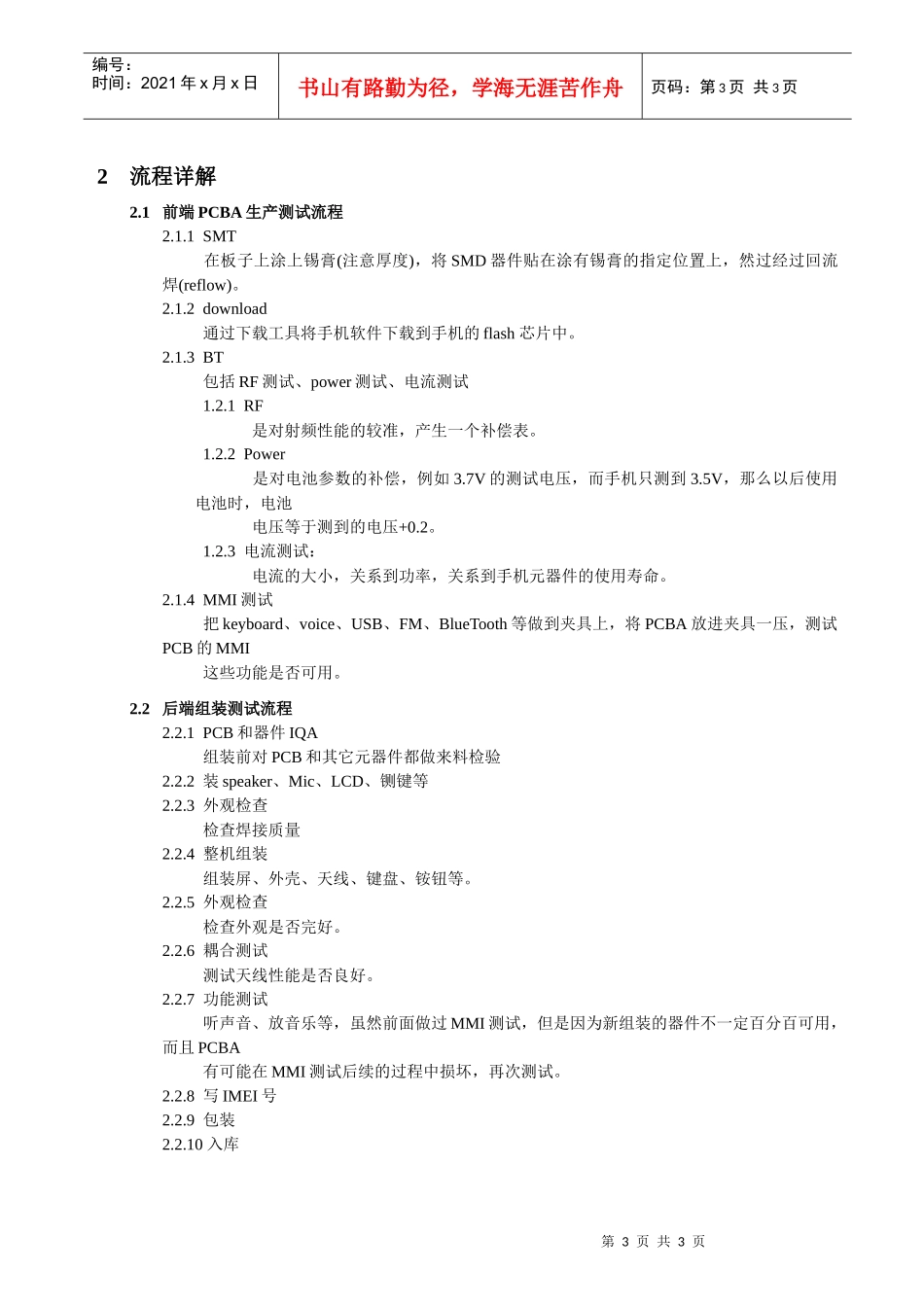

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页J240手机生产测试流程1生产测试流程1.1前端PCBA生产测试流程第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页1.2后端组装测试流程第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页2流程详解2.1前端PCBA生产测试流程2.1.1SMT在板子上涂上锡膏(注意厚度)，将SMD器件贴在涂有锡膏的指定位置上，然过经过回流焊(reflow)。2.1.2download通过下载工具将手机软件下载到手机的flash芯片中。2.1.3BT包括RF测试、power测试、电流测试1.2.1RF是对射频性能的较准，产生一个补偿表。1.2.2Power是对电池参数的补偿，例如3.7V的测试电压，而手机只测到3.5V，那么以后使用电池时，电池电压等于测到的电压+0.2。1.2.3电流测试：电流的大小，关系到功率，关系到手机元器件的使用寿命。2.1.4MMI测试把keyboard、voice、USB、FM、BlueTooth等做到夹具上，将PCBA放进夹具一压，测试PCB的MMI这些功能是否可用。2.2后端组装测试流程2.2.1PCB和器件IQA组装前对PCB和其它元器件都做来料检验2.2.2装speaker、Mic、LCD、铡键等2.2.3外观检查检查焊接质量2.2.4整机组装组装屏、外壳、天线、键盘、铵钮等。2.2.5外观检查检查外观是否完好。2.2.6耦合测试测试天线性能是否良好。2.2.7功能测试听声音、放音乐等，虽然前面做过MMI测试，但是因为新组装的器件不一定百分百可用，而且PCBA有可能在MMI测试后续的过程中损坏，再次测试。2.2.8写IMEI号2.2.9包装2.2.10入库
