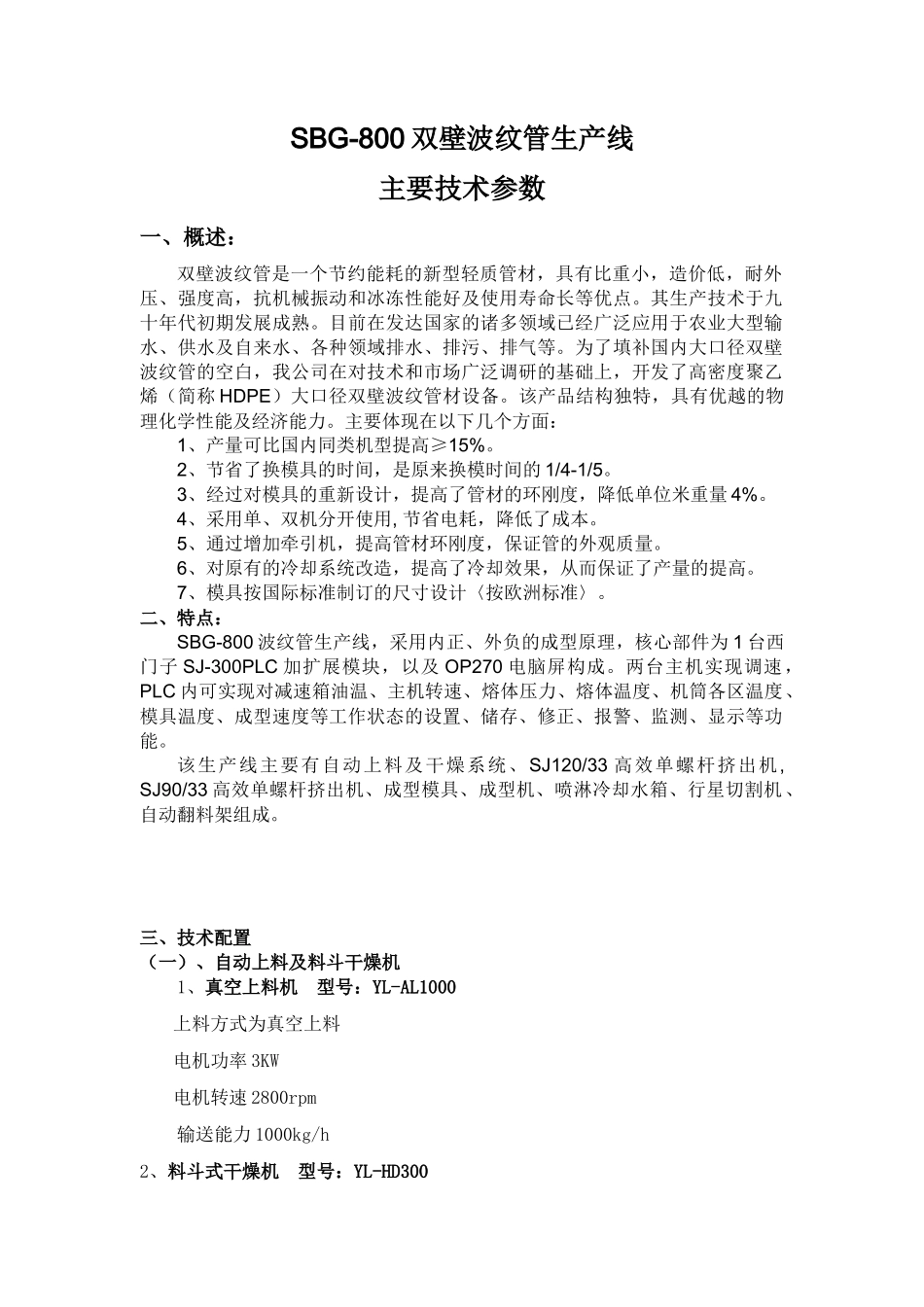

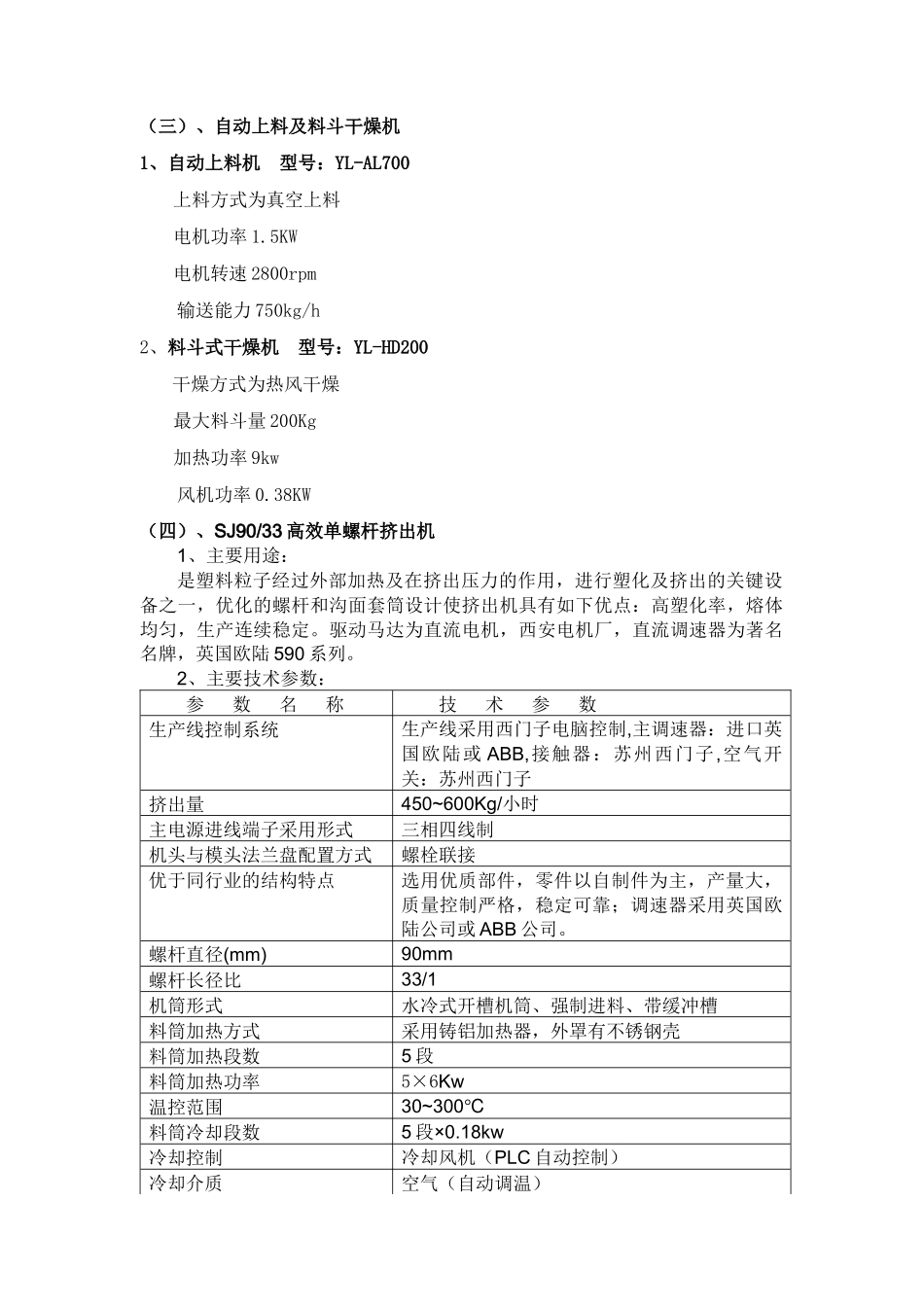

SBG-800双壁波纹管生产线主要技术参数一、概述:双壁波纹管是一个节约能耗的新型轻质管材,具有比重小,造价低,耐外压、强度高,抗机械振动和冰冻性能好及使用寿命长等优点。其生产技术于九十年代初期发展成熟。目前在发达国家的诸多领域已经广泛应用于农业大型输水、供水及自来水、各种领域排水、排污、排气等。为了填补国内大口径双壁波纹管的空白,我公司在对技术和市场广泛调研的基础上,开发了高密度聚乙烯(简称HDPE)大口径双壁波纹管材设备。该产品结构独特,具有优越的物理化学性能及经济能力。主要体现在以下几个方面:1、产量可比国内同类机型提高≥15%。2、节省了换模具的时间,是原来换模时间的1/4-1/5。3、经过对模具的重新设计,提高了管材的环刚度,降低单位米重量4%。4、采用单、双机分开使用,节省电耗,降低了成本。5、通过增加牵引机,提高管材环刚度,保证管的外观质量。6、对原有的冷却系统改造,提高了冷却效果,从而保证了产量的提高。7、模具按国际标准制订的尺寸设计〈按欧洲标准〉。二、特点:SBG-800波纹管生产线,采用内正、外负的成型原理,核心部件为1台西门子SJ-300PLC加扩展模块,以及OP270电脑屏构成。两台主机实现调速,PLC内可实现对减速箱油温、主机转速、熔体压力、熔体温度、机筒各区温度、模具温度、成型速度等工作状态的设置、储存、修正、报警、监测、显示等功能。该生产线主要有自动上料及干燥系统、SJ120/33高效单螺杆挤出机,SJ90/33高效单螺杆挤出机、成型模具、成型机、喷淋冷却水箱、行星切割机、自动翻料架组成。三、技术配置(一)、自动上料及料斗干燥机1、真空上料机型号:YL-AL1000上料方式为真空上料电机功率3KW电机转速2800rpm输送能力1000kg/h2、料斗式干燥机型号:YL-HD300干燥方式为热风干燥最大装料斗量300Kg加热功率15kw风机功率0.75KW(二)、SJ120/33高效单螺杆挤出机1、主要用途:是塑料粒子经过外部加热及在挤出压力的作用,进行塑化及挤出的关键设备之一。优化的螺杆和沟面套筒设计使挤出机具有如下优点:高塑化率,熔体均匀,生产连续稳定。驱动马达为直流电机,西安电机厂,直流调速器为英国欧陆590系列。2、主要技术参数:参数名称技术参数生产线控制系统采用西门子电脑控制;主调速器:进口英国欧陆公司或ABB公司,接触器:苏州西门子,空气开关:苏州西门子挤出量650~800Kg/小时主电源进线端子采用形式三相四线制机头与模头法兰盘配置方式螺栓联接优于同行业的结构特点选用优质部件,零件以自制件为主,产量大,质量控制严格,稳定可靠;调速器采用英国欧陆公司或ABB公司。螺杆直径(mm)120mm螺杆长径比33/1机筒形式水冷式开槽机筒、强制进料、带缓冲槽料筒加热方式采用铸铝加热器,外罩有不锈钢壳机筒加热段数5段加热功率5×10kw温控范围30~300℃机筒冷却段数5段×0.3kw冷却控制冷却风机(PLC自动控制)冷却介质空气(自动调温)螺杆、料筒渗氮深度(mm)0.6~0.7mm螺杆拆装方向向出料方向推出主驱动电动机功率(Kw)280kw+4kw主驱动电动机工作方式西安直流电机主驱动电动机转速(r/min)30~1500r/min减速箱形式主机变速箱采用375硬齿面斜齿,轴承采用日本进口NSK、密封采用进口双级密封、强制润滑及冷却。减速齿轮渗碳磨齿处理,材质为20CrMnTi主驱动电机调速方式直流调速,采用进口英国欧陆公司或ABB公司(三)、自动上料及料斗干燥机1、自动上料机型号:YL-AL700上料方式为真空上料电机功率1.5KW电机转速2800rpm输送能力750kg/h2、料斗式干燥机型号:YL-HD200干燥方式为热风干燥最大料斗量200Kg加热功率9kw风机功率0.38KW(四)、SJ90/33高效单螺杆挤出机1、主要用途:是塑料粒子经过外部加热及在挤出压力的作用,进行塑化及挤出的关键设备之一,优化的螺杆和沟面套筒设计使挤出机具有如下优点:高塑化率,熔体均匀,生产连续稳定。驱动马达为直流电机,西安电机厂,直流调速器为著名名牌,英国欧陆590系列。2、主要技术参数:参数名称技术参数生产线控制系统生产线采用西门子电脑控制,主调速器:进口英国欧陆或ABB,接触器:苏州西门子,空气开关:苏州西门子挤出量450~600Kg/小时主电源进线端子采用形式三相...
