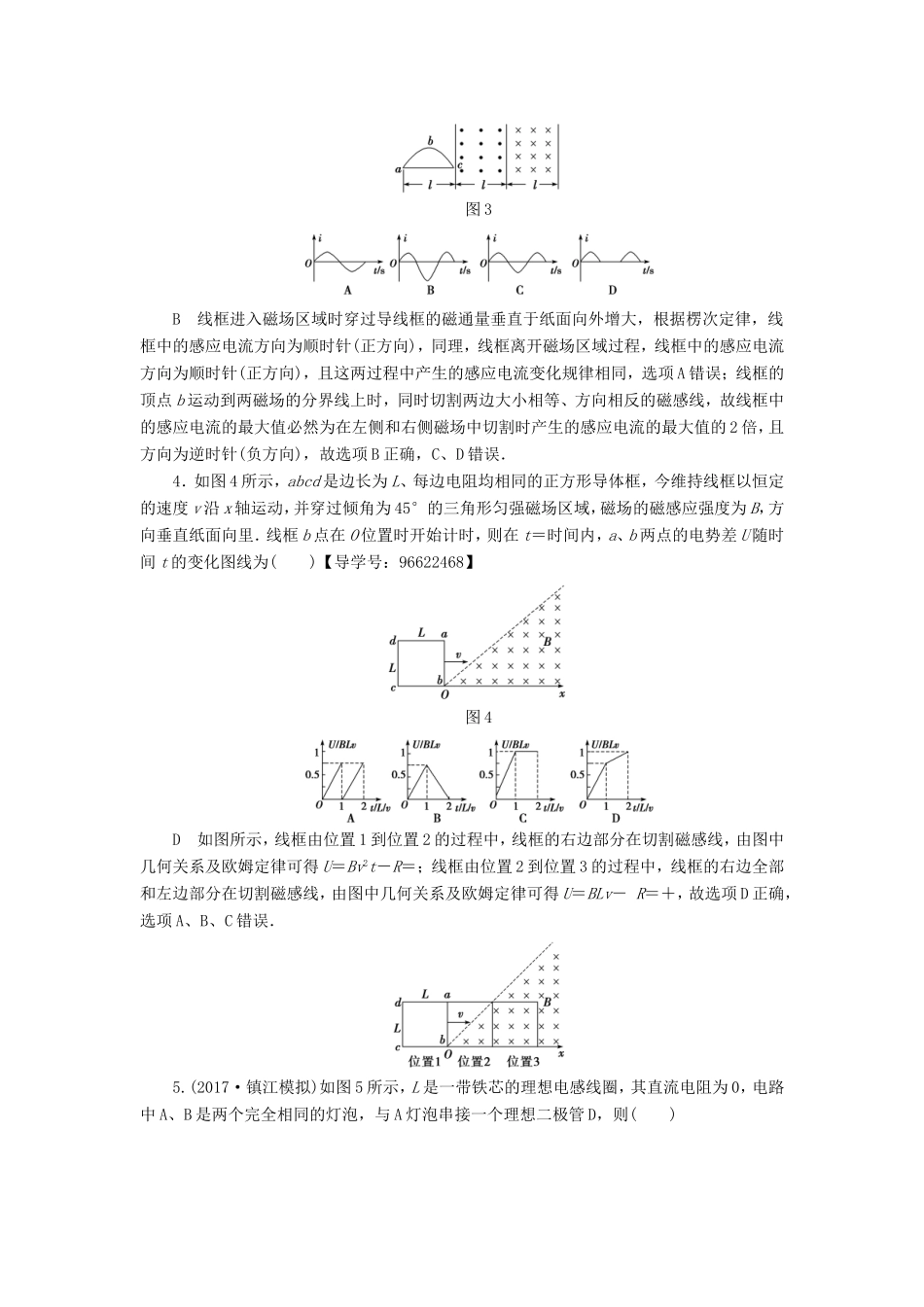

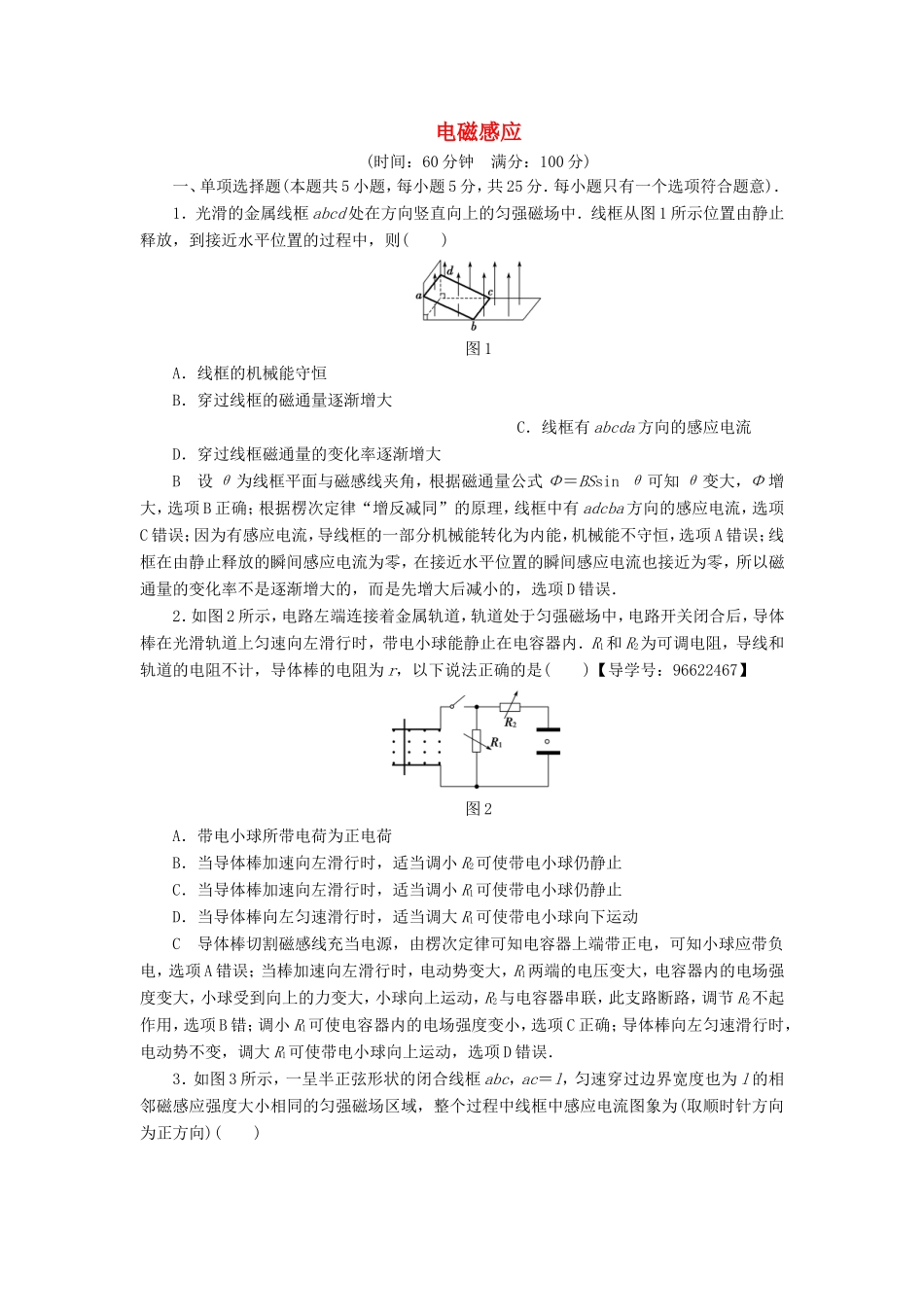

电磁感应(时间：60分钟满分：100分)一、单项选择题(本题共5小题，每小题5分，共25分．每小题只有一个选项符合题意)．1．光滑的金属线框abcd处在方向竖直向上的匀强磁场中．线框从图1所示位置由静止释放，到接近水平位置的过程中，则()图1A．线框的机械能守恒B．穿过线框的磁通量逐渐增大C．线框有abcda方向的感应电流D．穿过线框磁通量的变化率逐渐增大B设θ为线框平面与磁感线夹角，根据磁通量公式Φ＝BSsinθ可知θ变大，Φ增大，选项B正确；根据楞次定律“增反减同”的原理，线框中有adcba方向的感应电流，选项C错误；因为有感应电流，导线框的一部分机械能转化为内能，机械能不守恒，选项A错误；线框在由静止释放的瞬间感应电流为零，在接近水平位置的瞬间感应电流也接近为零，所以磁通量的变化率不是逐渐增大的，而是先增大后减小的，选项D错误．2．如图2所示，电路左端连接着金属轨道，轨道处于匀强磁场中，电路开关闭合后，导体棒在光滑轨道上匀速向左滑行时，带电小球能静止在电容器内．R1和R2为可调电阻，导线和轨道的电阻不计，导体棒的电阻为r，以下说法正确的是()【导学号：96622467】图2A．带电小球所带电荷为正电荷B．当导体棒加速向左滑行时，适当调小R2可使带电小球仍静止C．当导体棒加速向左滑行时，适当调小R1可使带电小球仍静止D．当导体棒向左匀速滑行时，适当调大R1可使带电小球向下运动C导体棒切割磁感线充当电源，由楞次定律可知电容器上端带正电，可知小球应带负电，选项A错误；当棒加速向左滑行时，电动势变大，R1两端的电压变大，电容器内的电场强度变大，小球受到向上的力变大，小球向上运动，R2与电容器串联，此支路断路，调节R2不起作用，选项B错；调小R1可使电容器内的电场强度变小，选项C正确；导体棒向左匀速滑行时，电动势不变，调大R1可使带电小球向上运动，选项D错误．3．如图3所示，一呈半正弦形状的闭合线框abc，ac＝l，匀速穿过边界宽度也为l的相邻磁感应强度大小相同的匀强磁场区域，整个过程中线框中感应电流图象为(取顺时针方向为正方向)()图3B线框进入磁场区域时穿过导线框的磁通量垂直于纸面向外增大，根据楞次定律，线框中的感应电流方向为顺时针(正方向)，同理，线框离开磁场区域过程，线框中的感应电流方向为顺时针(正方向)，且这两过程中产生的感应电流变化规律相同，选项A错误；线框的顶点b运动到两磁场的分界线上时，同时切割两边大小相等、方向相反的磁感线，故线框中的感应电流的最大值必然为在左侧和右侧磁场中切割时产生的感应电流的最大值的2倍，且方向为逆时针(负方向)，故选项B正确，C、D错误．4．如图4所示，abcd是边长为L、每边电阻均相同的正方形导体框，今维持线框以恒定的速度v沿x轴运动，并穿过倾角为45°的三角形匀强磁场区域，磁场的磁感应强度为B，方向垂直纸面向里．线框b点在O位置时开始计时，则在t＝时间内，a、b两点的电势差U随时间t的变化图线为()【导学号：96622468】图4D如图所示，线框由位置1到位置2的过程中，线框的右边部分在切割磁感线，由图中几何关系及欧姆定律可得U＝Bv2t－R＝；线框由位置2到位置3的过程中，线框的右边全部和左边部分在切割磁感线，由图中几何关系及欧姆定律可得U＝BLv－R＝＋，故选项D正确，选项A、B、C错误．5.(2017·镇江模拟)如图5所示，L是一带铁芯的理想电感线圈，其直流电阻为0，电路中A、B是两个完全相同的灯泡，与A灯泡串接一个理想二极管D，则()图5A．开关S断开瞬间，B灯泡逐渐熄灭，A灯泡立即熄灭B．开关S断开瞬间，A灯泡逐渐熄灭，B灯泡立即熄灭C．开关S闭合瞬间，A、B灯泡同时亮D．开关S闭合瞬间，A灯泡先亮CL是一带铁芯的理想电感线圈，其直流电阻为0，电路稳定后A就熄灭了；开关S断开瞬间B立刻熄灭，由于二极管只正向导通，故自感线圈与A无法形成回路，A不会在闪亮，故AB错误．闭合瞬间线圈相当于断路，二极管为正向电流，故电流走A灯泡，B也同时亮，故C正确，D错误．故选C.二、多项选择题(本题共4小题，每小题6分，共24分．每小题有多个选项符合题意．全部选对的得6分，选对但不全的得3分，错选或不答的得0分)．6.(2017·连云港模拟)如图6所示，金属棒ab置于水...
