承德某钢厂锅炉房施工组织设计VIP免费

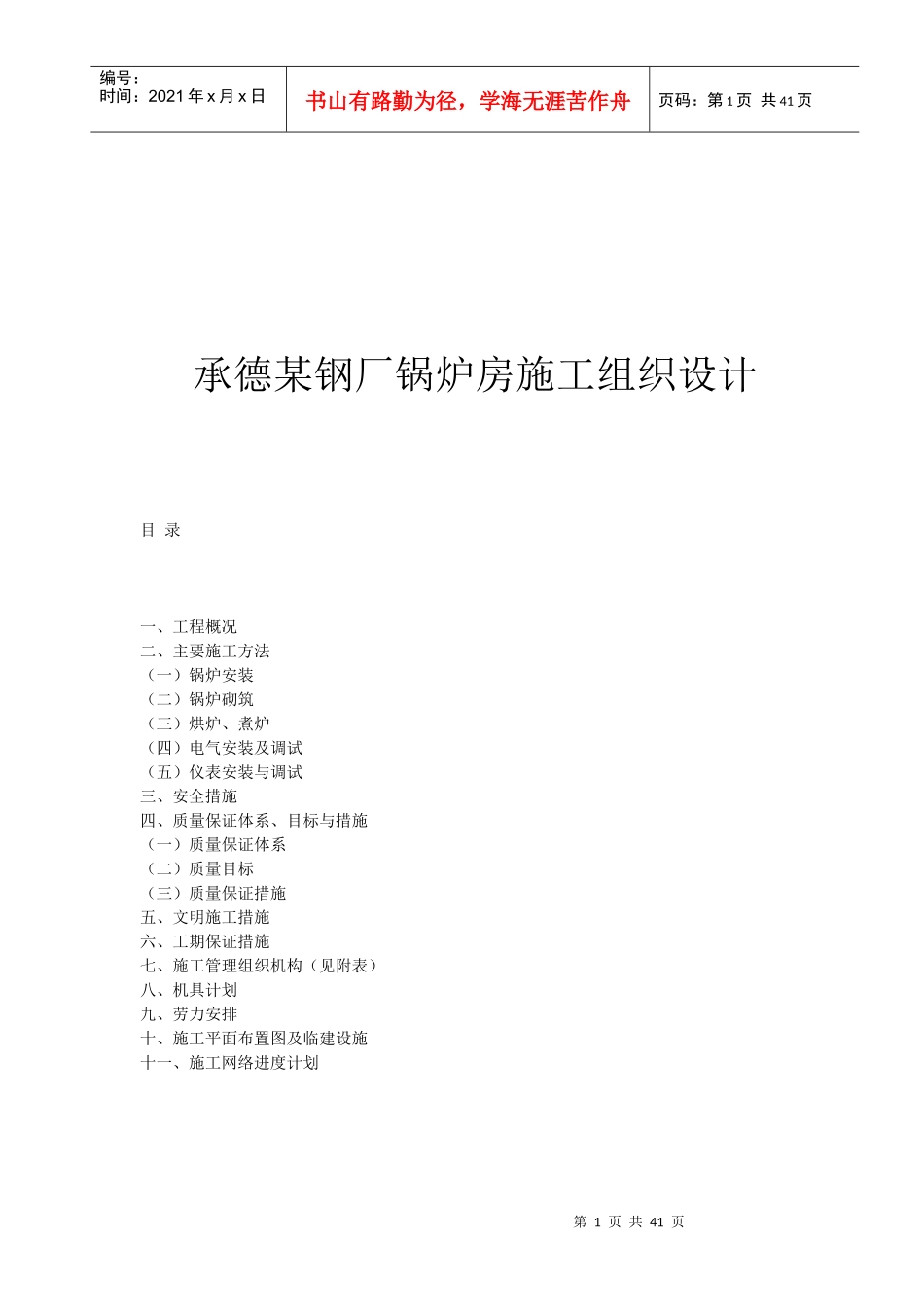

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页承德某钢厂锅炉房施工组织设计目录一、工程概况二、主要施工方法（一）锅炉安装（二）锅炉砌筑（三）烘炉、煮炉（四）电气安装及调试（五）仪表安装与调试三、安全措施四、质量保证体系、目标与措施（一）质量保证体系（二）质量目标（三）质量保证措施五、文明施工措施六、工期保证措施七、施工管理组织机构（见附表）八、机具计划九、劳力安排十、施工平面布置图及临建设施十一、施工网络进度计划第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页一、工程概况．工程名称：某钢厂锅炉安装工程．工程内容：台锅炉本体及附属工艺设备（含电气、仪控、筑炉）的安装、调试及试运行。．质量等级：优良．工期：天达到试运结束．劳力安排：人．施工标准：《电力建设施工及验收技术规范（火力发电厂焊接篇）》《电力工业锅炉监察规程》《火力发电厂锅炉、压力容器焊接工艺评定规程》《电力建设施工及验收技术规范（锅炉机组篇）》《电力建设施工及验收技术规范（管道篇）》《电力建设施工及验收技术规范（热工仪表及控制装置篇）》《钢熔化焊对接接头射线照像和质量分级》《锅炉和钢制压力容器对接焊缝超声波探伤》《蒸汽锅炉安全技术监察规程》《电气装置安装工程高压电器施工及验收规范》《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页《电气装置安装工程母线装置施工及验收规范》《电气装置安装工程电缆线路施工及验收规范》《电气装置安装工程接地装置施工及验收规范》《电气装置安装工程旋转电机施工及验收规范》《电气装置安装工程盘、柜及二次回路结线施工及验收规范》《电气装置安装工程蓄电池施工及验收规范》《建设工程施工现场供用电安全规范》《工业自动化仪表工程施工及验收规范》《自动化仪表工程质量检验评定标准》《自动化仪表与控制装置安装通用图册》二、主要施工方法（一）锅炉安装．钢架的安装．安装顺序单根钢柱安装—横梁安装、立柱焊接（点焊）—检测钢架立柱及横梁—焊接钢架连接处—油漆—平台、梯子安装—托架安装—复测钢架、立柱和横梁．吊装方法及吊装就位吊装顺序：吊装前先将锅炉房侧墙（列～柱）拆除一部分，锅炉安装完后恢复。设备吊装选用履带吊，先吊装若干立柱，立第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页柱就位后立即找正并临时固定，然后上若干横梁，使之在局部形成整体，接着依附于这个局部整体吊装以后各柱梁。这样可减少拖拉绳,并安全可靠。．立柱的找正采用千斤顶或撬杠使立柱底脚平面中心位置线与地面的中心线相吻合。然后把磁力线坠线锤挂在立柱的两侧，通过立柱一部的花兰螺丝或拖拉绳来调整，使立柱铅垂度符合要求。另外，也可用经纬仪来测量。．柱高的调整在安装前，对立柱基础标高已进行测量，并记录在案，在立柱就位之前，按测量记录给出的高差来确定所需垫铁的厚度。将垫铁放在相应的立柱基础处，且要放置平稳。其接触面面积要超过垫铁大小的％。否则需凿平处理。当个别立柱基础标高发生超差需采用不同厚度的垫铁找平。吊装后对打在各立柱上的＋标高线用水准仪或玻璃管水平仪复测，使之与墙上基准标高线一致。大型锅炉一般用预埋钢筋固定炉柱,操作方法是：用乙炔氧火焰将钢筋烤红锤弯，紧贴在立柱底脚板上，经检查合格后焊在立柱上。．安装后，测量相邻两柱的间距、相邻两柱的顶部与根部竖直平面对角线和各柱间的顶部和根部的水平面对角线。检查立柱的平面位置、标高、铅垂度的准确性，并作出记录。表所列标准为合格。．钢架安装应注意的问题..钢架构件必须校正后再安装。第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页..要注意按程序施工，上道工序未合格不得进入下道工序。..按顺序焊接钢架以防变形。..按要求检查焊缝质量。..主柱基础板下的垫铁需有足够面积，...
