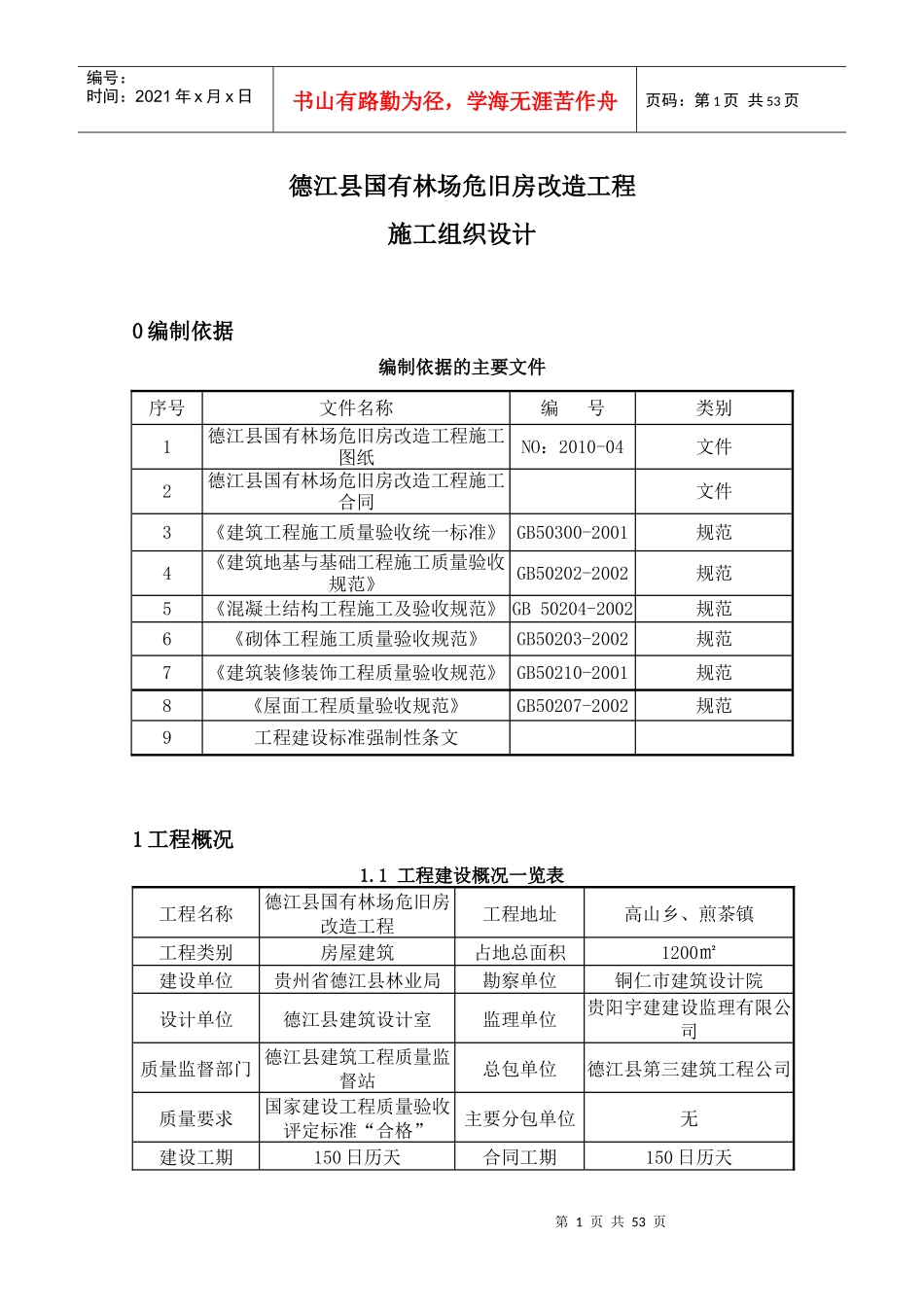

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页德江县国有林场危旧房改造工程施工组织设计0编制依据编制依据的主要文件1工程概况1.1工程建设概况一览表工程名称德江县国有林场危旧房改造工程工程地址高山乡、煎茶镇工程类别房屋建筑占地总面积1200㎡建设单位贵州省德江县林业局勘察单位铜仁市建筑设计院设计单位德江县建筑设计室监理单位贵阳宇建建设监理有限公司质量监督部门德江县建筑工程质量监督站总包单位德江县第三建筑工程公司质量要求国家建设工程质量验收评定标准“合格”主要分包单位无建设工期150日历天合同工期150日历天序号文件名称编号类别1德江县国有林场危旧房改造工程施工图纸NO：2010-04文件2德江县国有林场危旧房改造工程施工合同文件3《建筑工程施工质量验收统一标准》GB50300-2001规范4《建筑地基与基础工程施工质量验收规范》GB50202-2002规范5《混凝土结构工程施工及验收规范》GB50204-2002规范6《砌体工程施工质量验收规范》GB50203-2002规范7《建筑装修装饰工程质量验收规范》GB50210-2001规范8《屋面工程质量验收规范》GB50207-2002规范9工程建设标准强制性条文第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页总投资额1628615.35元合同工期投资额1628615.35元工程主要功能或用途棚户住房条件改造1.2建筑设计概况一览表占地面积1200㎡首层建筑面积219.80㎡总建筑面积1408㎡层数地上三层层高首层3.0m地上面积1408㎡地下0标准层3.0m地下面积0地下0防火等级二级装饰装修外檐1：2.5水泥砂浆清光刷白色高级外墙漆楼地面水泥砂浆清光墙面内墙：1：2.5水泥砂浆清光，压光刮仿瓷涂料；外墙：1：2.5水泥砂浆清光刷白色高级外墙漆顶棚天棚：1：2.5水泥砂浆清光，压光刮仿瓷涂料；楼梯地面：1：2.5水泥砂浆清光；墙面：1：2.5水泥砂浆清光，压光刮仿瓷涂料电梯厅地面：-墙面：-顶棚：-防水地下防水等级：二级防水材料：一布二油防水层屋面防水等级：二级防水材料：二布三油防水层（加保温层）厕浴间二布三油防水层阳台二布三油防水层雨蓬二布三油防水层保温节能无绿化无环境保护符合国家环境保护法及相关文件规定其它需要说明的事项：屋面为二道防水倒置式上人屋面，防水等级Ⅱ级；卫生间、洗绦间、餐厅、厨房墙面及地面均贴白色面砖。1.3结构概况一览表地基基础埋深1.2m持力层中风化岩石层承载力标准值Fak=180KPa桩基类型：-桩长：-桩径：-间距：-箱、筏底板厚度：-顶板厚度：-条基M5.0水泥砂浆砌毛石独立-主体结构形式砖混结构主要柱网间距3.6m主要结构尺寸梁：250*400板：120㎜柱：250*250墙：-抗震等级设防非抗震设防人防等级-混凝土强度等级基础C25墙体-其它C20第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页及抗渗要求梁C20板C20柱C20楼梯C20钢筋类别：Ⅰ、Ⅱ特殊结构无（钢结构、网架、预应力）其它需说明的事项：-层、女儿墙M7.5水泥砂浆砌240厚MU10水泥标砖墙体；二～三层M5.0水泥砂浆砌240厚MU10水泥标砖墙体。1.4机电及设备安装概况一览表给水冷水-排水污水热水-雨水Φ110PVC塑料排水管；Φ75PVC塑料排水管消防-中水-强电高压-弱电电视-低压-电话-接地沿屋面女儿墙四周均设Φ14避雷导线引入地下2.0m安全监控-防雷避雷带每500㎜设Φ14立柱一道楼宇自控-综合布线-中央空调系统-通风系统-采暖供热系统-消防系统火灾报警系统-自动喷水灭火系统-消火栓系统-防、排烟系统-气体灭火系统-电梯人梯：-台货梯：-台消防梯：-台自动扶梯：-台其它需说明的事项：水电安装工程按工程总造价的8﹪计算1.5工程施工条件1)德江县国有林场危旧房改造工程位于德江县煎茶镇、高山乡街上，地处高原一年四季分明东暖夏凉，春季雨水较多，冬季寒风刺骨、冻结土平均深度1.2m，一年四季多风。2)说明项目施工区域水准点和绝对标高；地质构造（中风化岩石层）、土的性质和类别（黄黏土、三类土壤）、地基土的承载力标准值Fak=180KPa、本工程无抗震设防和烈度等情况；河流流量和水质、最高洪水和枯水期的水位等情况；地下水位的高低变化情况...
