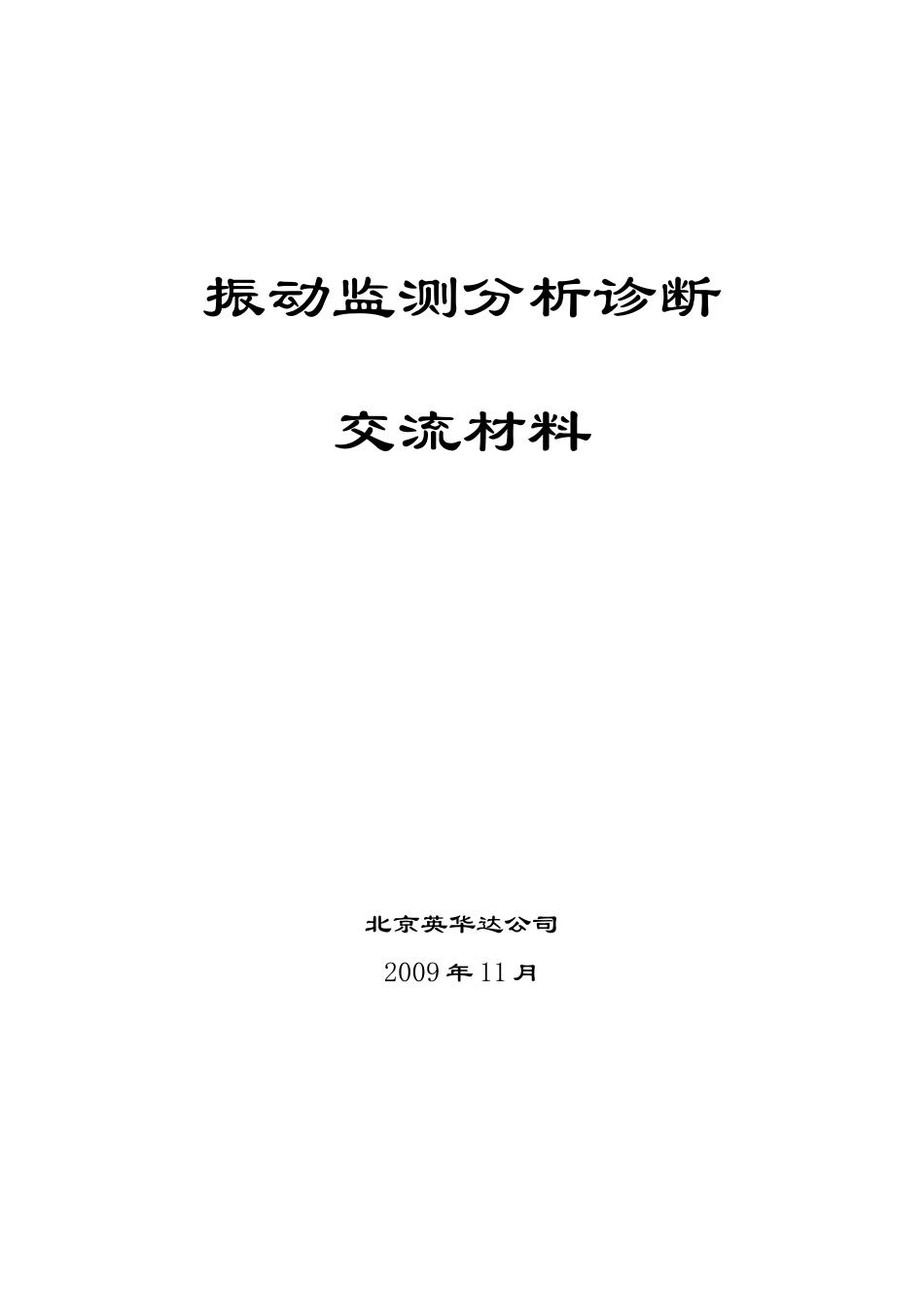

振动监测分析诊断交流材料北京英华达公司2009年11月振动监测分析交流材料北京英华达公司目录1.传感器............................................................12.测量参数..........................................................53.轧机机械状态监测和故障诊断的特点.................................74.齿轮故障机理和诊断.............................................115.滚动轴承故障机理和诊断方法.....................................116.轧机机械状态监测故障诊断的技术难点.............................137.故障诊断专家系统................................................177.1故障诊断步骤................................................177.2振动故障分类................................................177.3常见故障的诊断方法..........................................187.4齿轮故障机理................................................187.5齿轮故障的诊断.............................................197.6滚动轴承故障诊断..........................................217.7滚动轴承的分类.............................................217.8滚动轴承失效模式...........................................227.9滚动轴承的振动.............................................237.10齿轮和滚动轴承故障的特点..................................257.11齿轮和滚动轴承故障的特征数据..............................267.12齿轮和滚动轴承故障的信号分析方法..........................277.13齿轮和滚动轴承故障的诊断标准：............................29第2页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页振动监测分析在冶金行业的应用1.传感器TSI=TurbineSupervisoryInstrumentation传感器亦称换能器或变换器，它是将被测的某一物理量（或信号），按一定规律转换为与其对应的另一种（或同种）物理量（或信号）并输出的装置。传感器是实现自动检测与自动控制的首要环节，如果没有传感器对原始信号进行准确的捕获与转换，自动检测和自动控制将无法实现。所以，传感器是故障诊断系统中的重要部件。传感器的分类方法：由于传感器测量的物理量种类繁多，传感器的工作原理又各不相同，因而传感器的种类也很多，从不同的角度研究就有不同的分类方法。传感器通常有如下几种分类方法。（1）根据被测物理量分类。这种分类方法说明了传感器用途，如位移传感器、速度传感器、加速度传感器、温度传感器、压力传感器、噪声传感器等。这种分类方法对用户和生产单位来说是比较方便的。其不足之处是将原理互不相同的传感器归为一类，难以找出各种传感器原理上的共性和差异。（2）按工作原理分类。这种分类方法是以传感器的工作原理作为分类的依据，将传感器分为应变式、压电式、涡流式、电阻式、电容式、差动变压器式等。这种分类方法有利于对各种传感器的原理和性能进行分析研究和设计改进，使应用更灵活。（2）按能量传递方式分类。从能量观点来分，传感器可分为有源传感器和无源传感器两大类。设备诊断对传感器的要求：传感器是诊断系统获取原始信号的装置，正确地选用传感器是设备诊断技术的一个关键环节。前面已介绍过传感器的种类很多，即使对于相同的被测量（如振动），也有很多不同种类的传感器。由于测量的目的和要求不同，测量范围、频响特性、精度、灵敏度等有所区别，而且测量环境也往往不同，因此必须选择合适的、能满足检测要求的传感器。例如，对于振动的精密诊断，由于需要对信号进行各种处理和精细分析，就必须采用高悧能精密传感器。因此，根据设备诊断的目的以及诊断系统的配置来合理地选择传感器的类型，是完成诊断任务的重要环节。在传感器的选择上主要应遵循如下原则：（1）传感器应具有良好的响应特性。由于被诊断对象的原始信息（一次信息）是通过传感器获得的，如果传感器传输信号失真或不稳定，对于同样的原始输入信号，其输出信号就不一样，传感器输出有误差的信号，将使诊...
