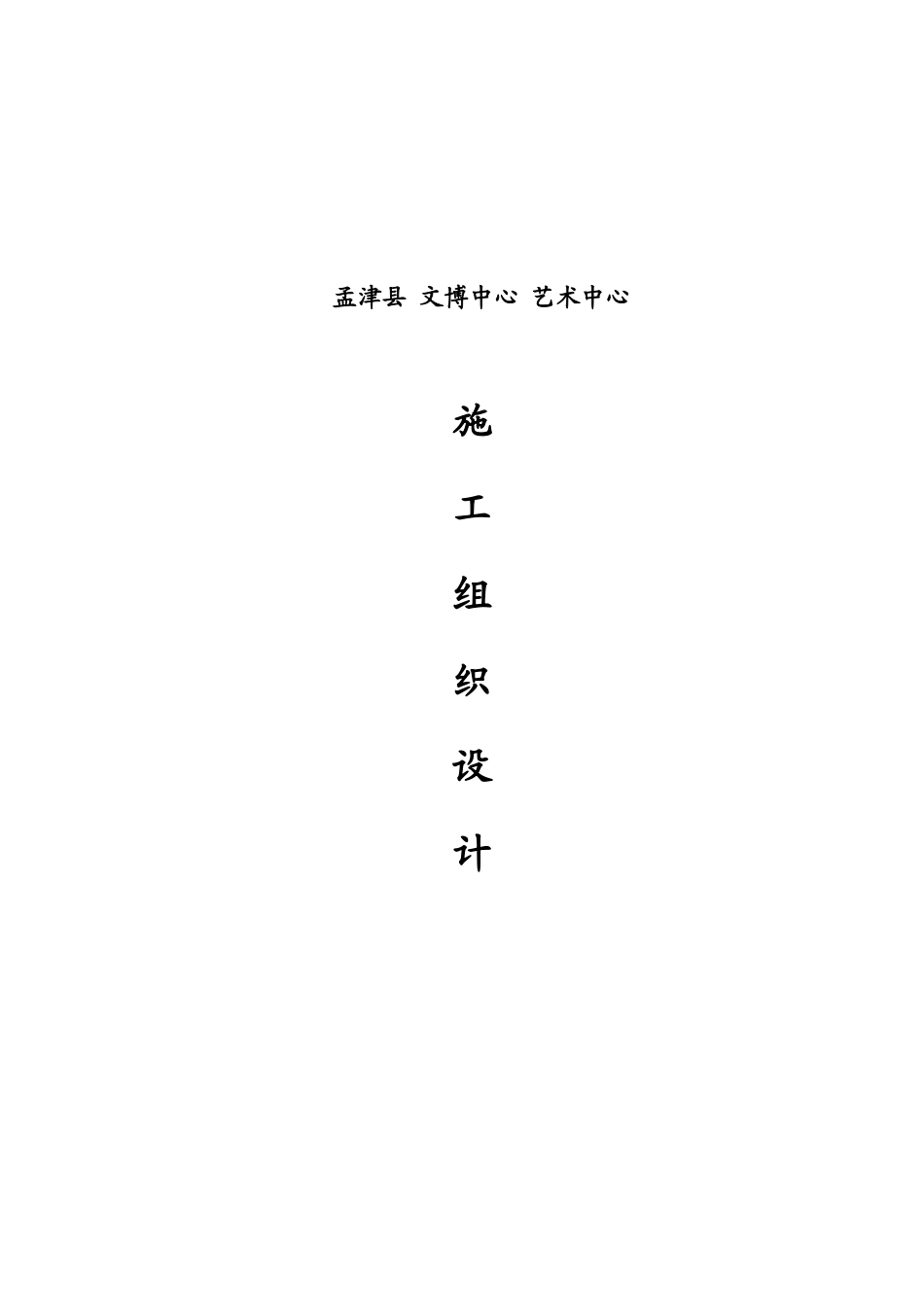

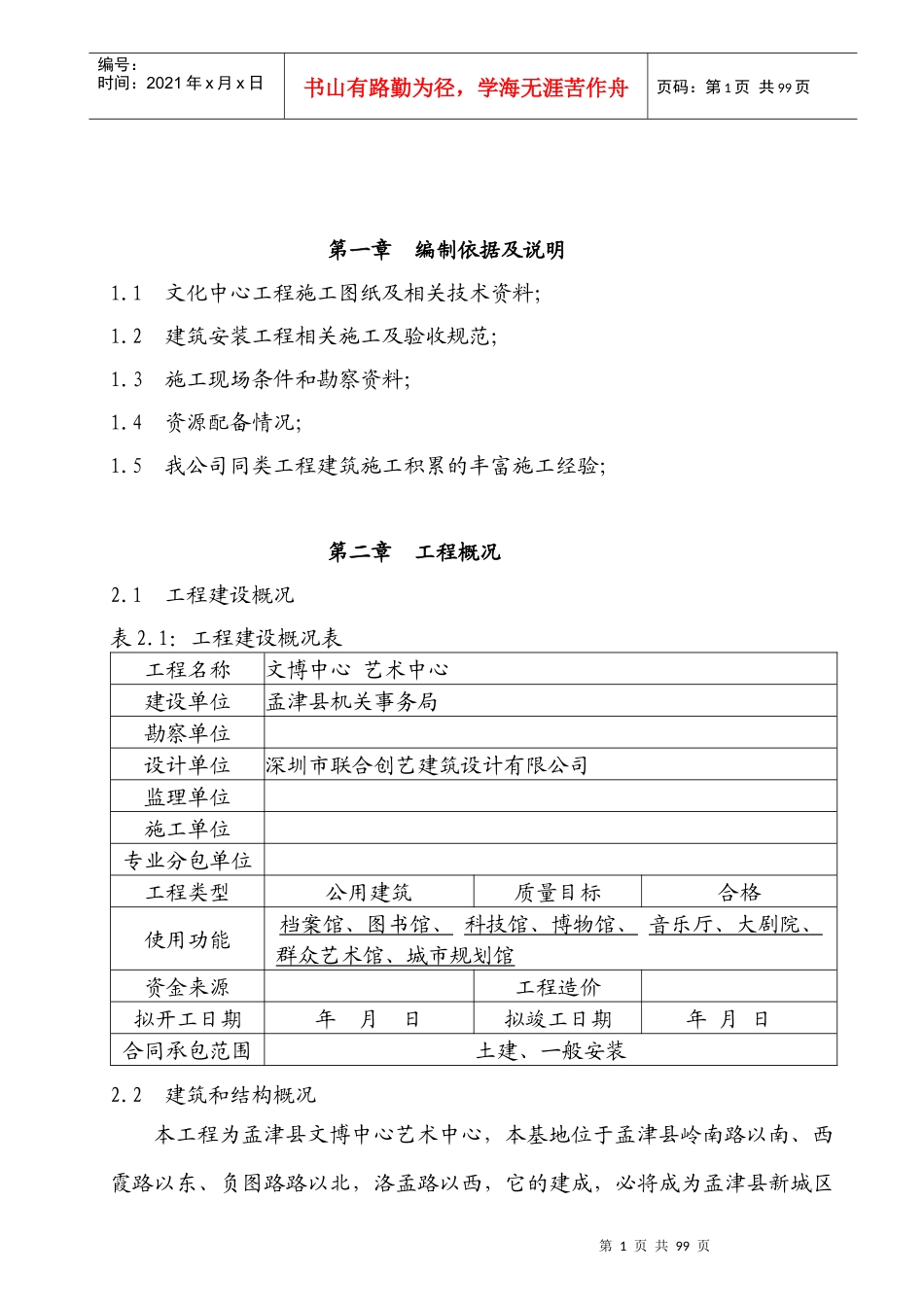

孟津县文博中心艺术中心施工组织设计第1页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共99页第一章编制依据及说明1.1文化中心工程施工图纸及相关技术资料；1.2建筑安装工程相关施工及验收规范；1.3施工现场条件和勘察资料；1.4资源配备情况；1.5我公司同类工程建筑施工积累的丰富施工经验；第二章工程概况2.1工程建设概况表2.1：工程建设概况表工程名称文博中心艺术中心建设单位孟津县机关事务局勘察单位设计单位深圳市联合创艺建筑设计有限公司监理单位施工单位专业分包单位工程类型公用建筑质量目标合格使用功能档案馆、图书馆、科技馆、博物馆、音乐厅、大剧院、群众艺术馆、城市规划馆资金来源工程造价拟开工日期年月日拟竣工日期年月日合同承包范围土建、一般安装2.2建筑和结构概况本工程为孟津县文博中心艺术中心，本基地位于孟津县岭南路以南、西霞路以东、负图路路以北，洛孟路以西，它的建成，必将成为孟津县新城区第2页共99页第1页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共99页富有特色的一大标志建筑亮点。本工程由4个单位工程组成，包括大剧院及音乐厅、群众艺术馆及城市规划馆、图书馆及档案馆、博物馆及科技馆，均为公用建筑。本工程基地总面积102501M2，建筑总面积125233M2。其中地下24247M2（大剧院及音乐厅11545M2，城市艺术馆及城市规划馆9049M2，博物馆及科技馆3653M2）；地上100986M2，（大剧院及音乐厅25424M2，城市艺术馆及城市规划馆22832M2，图书馆及档案馆27145M2，博物馆及科技馆25585M2）。本工程结构为框架结构，结构抗震设防烈度为7度，设计使用年限为50年；地下室防水等级为除车库II级外其余均为Ｉ级、屋面防水等级为Ｉ级。本建筑地基形式为：机械旋挖灌注后压浆桩；基础采用桩承台，基础底板下（除注明外）设100厚C15砼垫层。基础底板、基础梁采用C40砼;框架柱按图纸设计分不同层高分别采用C40砼、C35砼、C30砼等；梁、板、楼梯为C30砼；构造柱、圈梁、压顶均为C25砼。外墙除特别注明外，承重部分采用钢筋混凝土柱，填充墙采用200厚加气混凝土砌块，Mb7.5砼砌块专用砂浆砌筑；内墙除特别注明外，承重部分采用钢筋混凝土柱，填充墙采用200厚（或100厚）加气混凝土砌块，采用Mb5砼砌块专用砂浆砌筑；卫生间墙体采用200厚（或100厚）轻集料砼小型空心砌块砌筑，强度等级为M5砼水泥砂浆砌筑；屋面设计防水等级为一级，主要采用结构找坡，坡度为8%，部分小屋面为建筑找坡，坡度为2%；本工程外门窗选用断桥铝合金型材框中空玻璃。防火设计：本工程建筑各建筑单体之间的防火建筑均大于6米，建筑之第3页共99页第2页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共99页间的屋顶连接处均采用不燃材料，与周边建筑距离均满足规划要点及防火退距要求。地上建筑部分耐火等级为二级，地下部分耐火等级为一级。各建筑周边设置环形消防车道，消防车道宽度和高度均不小于4米。给排水设计：本工程由室内给排水系统、雨水排水系统、消火防给排水系统组成。电气设计：本工程设计包括红线内的以下电气系统；供配电系统；照明系统；建筑物防雷、接地系统；等电位联接系统；有线电视系统；综合布线系统；消防自动报警系统及安全防范措施。暖通设计：本工程暖通部分含有空调系统、采暖系统、通风系统和防排烟系统等。消防设计：本基地的两套消防环网水源分别从北侧岭南路及南侧负图大道各引入一根进水管，经水表后与基地消防系统相连，在环网上设消火栓。2.3自然概况2.3.1地形地貌拟建场地地貌地势不平坦，两侧为新建道路和建筑物。2.3.2冬期施工起止时间连续5天平均气温低于5摄氏度即为进入冬期施工，连续5天平均气温高于5摄氏度即为冬期施工结束；2.3.3岩土工程评价根据河南省洛阳豫西水文地质工程勘察公司提供的《孟津县新城区文化中心岩土工程勘察报告》。2.4特殊过程方案编制概况根据本工程的特殊过程第4页共99页第3页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共99页（拟）单独编制的特殊过程方案名称（拟）单独编制的特殊过程方案名称...
