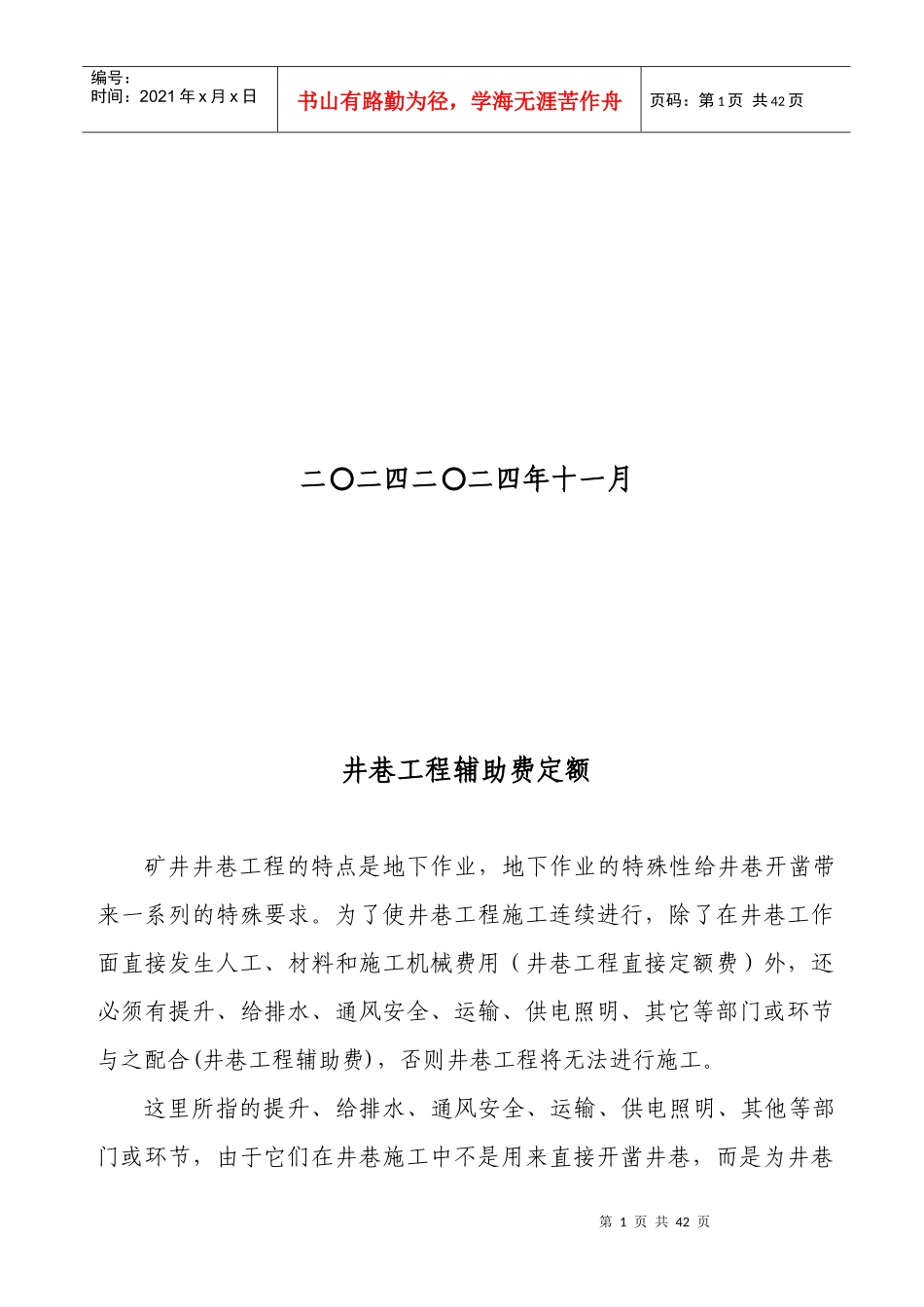

煤炭工程造价专业人员培训材料（井巷工程辅助费定额部分）第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页二二四二二四年十一月〇〇井巷工程辅助费定额矿井井巷工程的特点是地下作业，地下作业的特殊性给井巷开凿带来一系列的特殊要求。为了使井巷工程施工连续进行，除了在井巷工作面直接发生人工、材料和施工机械费用（井巷工程直接定额费）外，还必须有提升、给排水、通风安全、运输、供电照明、其它等部门或环节与之配合(井巷工程辅助费)，否则井巷工程将无法进行施工。这里所指的提升、给排水、通风安全、运输、供电照明、其他等部门或环节，由于它们在井巷施工中不是用来直接开凿井巷，而是为井巷第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页的开凿创造条件和服务，所以把它们叫做井巷工程施工辅助系统。这六大系统发生的费用称为“井巷工程辅助费”，过去六、七十年代我们叫井巷工程辅助车间服务费。一、井巷工程辅助系统1、提升系统新建一座矿井，从地表向地下开凿，每前进一米就要挖掘出一米井巷中所开凿下来的松散矸石或煤。另一方面，在井巷开凿的过程中，还需要从地面将大量的器材和施工设备送到井巷施工地点，施工人员也需要来往于井上下。采用立井或斜井开拓时，这些矸石、煤、器材设备及施工人员等井上下之间的运送，就是由施工单位安装的提升设备和设施来完成。还包括井筒施工期间悬吊的设备、设施、管路等。因此形成了提升系统（提吊系统）。2、给排水系统为井下工作面施工用水及环境保护而设置的供水和洒水管网称为给水系统。在矿井施工过程中，随着井筒的加深和巷道工作面的推进，有大量的地下水涌出。为保证施工，必须连续不断的将涌水排出矿井。利用水泵和管路将矿井中涌水经过汇集至水仓，然后排至地面的工作系统叫排水系统。3、通风安全系统在矿井施工过程中，煤和岩层中不断释放出沼气等有害气体，同时第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页也产生大量的岩尘、煤尘和炮烟等。当瓦斯和煤尘达到一定的浓度遇火就能引起爆炸。为了降低井下有害气体的浓度，排除飞扬的煤、岩尘和炮烟，必须经常不断的将新鲜空气送入井下，把井下污浊空气排出矿井。欲使空气在井下施工的各类巷道能沿着一定方向流动，必须给空气施以一定流动能量。因此施工时借助通风机械把新鲜空气送入井下，污浊空气排出矿井（还包括安全监测设备、设施及工人配备的自救器的配置），这样就形成了完整的风流系统称为通风安全系统。4、运输系统建设一座矿井，需要从井下开凿出数十万甚至上百万立方米的岩体（或工程煤），井下施工所需要的各种材料、设备也是数以万吨计。这就要求除提升工作外，还必须在矿井地面与井下分别设置相应的运输设备和工具，以便进行运搬工作，保证矿井施工的正常进行。由井下施工地点将开凿下来的岩体或煤装入运输容器，利用运输机械，沿着各种平巷和斜巷运到井底车场，再装入提升容器，提到地面井口；又从地面井口利用专设的运输机械，将其运到预定的排矸地点卸载，然后又将空容器或装载材料设备的重车运送到井下施工地点。这一往返完整的工作系统，称为运输系统。5、供电照明系统现代化的矿井要求不断提高机械化、自动化水平。矿井建设所使用的机械除采用压缩空气作动力外，基本上都采用电力作动力。对于建井期间的第一类负荷，如提升绞车、主排水泵、扇风机等若一时中断供电第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页时，将造成人身伤亡、设备毁坏、矿井淹没等严重后果。因此必须保证正常送电，不能中断。矿井建设期间，供电随着矿井建设各阶段的不同而变化，有井筒施工期供电和巷道施工期供电等。对于矿井巷道施工期来讲，就是井下所有用电设备由敷设在副井井筒内的高压电缆供电。通过井下中央变电所和采区变电所及工作面配电点，分别输送到各个机械设备上去，形成整个矿井建设完整的供电系统。井巷工程是地下作业，所以照明工作尤其重要。为矿井施工服...
