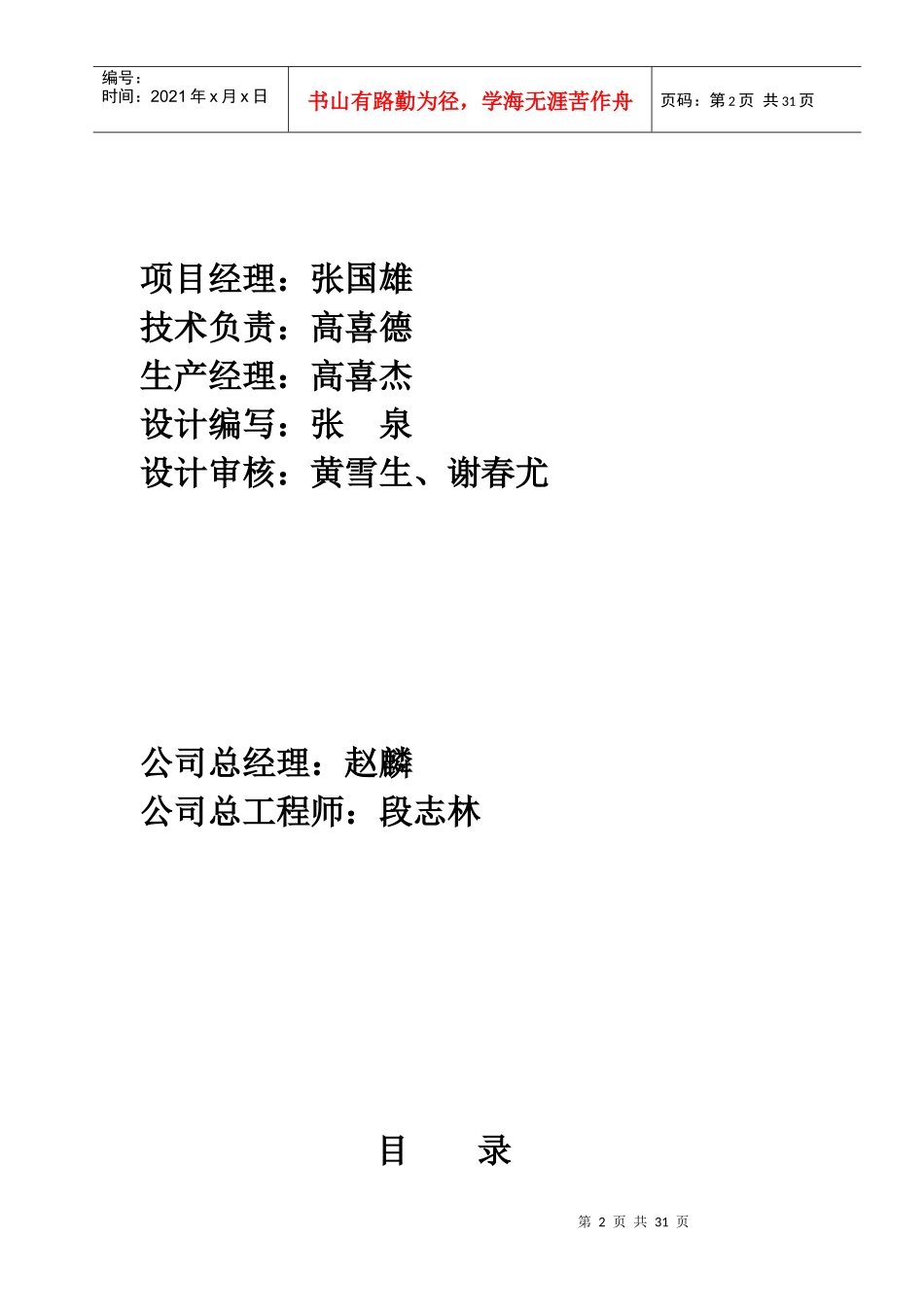

第1页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共31页新江湾城C2-2地块项目二、三期桩基工程施工组织设计中国地质工程公司上海公司2008年10月25日第2页共31页第1页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共31页项目经理:张国雄技术负责:高喜德生产经理:高喜杰设计编写:张泉设计审核:黄雪生、谢春尤公司总经理:赵麟公司总工程师:段志林目录第3页共31页第2页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共31页一、工程概况二、工程地质条件三、编制依据四、质量、环境、职业健康安全管理方针和目标五、项目管理人员及施工人员管理组织架构六、桩基施工难点及注意事项七、施工方案八、施工质量控制标准九、施工质量保证措施十、施工安全保证措施十一、周边环境安全使用保证措施十二、施工进度保证措施十三、文明施工保证措施十四、工程竣工验收及提交资料目录十五、施工平面布置图十六、安全生产应急救援预案第4页共31页第3页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共31页一、工程概况1.1、项目名称:新江湾城C2-2地块项目二、三期桩基工程1.2、项目地址:上海市杨浦区新江湾城C2-2地块1.3、建设单位:坚实置地(上海)有限公司1.4、设计单位:上海天华建筑设计有限公司1.5、监理单位:上海海龙工程技术发展有限公司1.6、工程总包:华润建筑有限公司1.7、施工单位:中国地质工程公司上海公司1.8、桩基工程概况:1.8.1、拟建项目为17幢高层楼房、3幢商业用房、2个独立的一层地下车库及公建配套房等建筑物组成。1.8.2、主要技术经济指标总用地面积:76031.64m2总建筑面积:218619.10m2其中地下建筑面积:45858.90m2地上面积:172760.20m2住宅面积:162404.44m21.8.3、桩基工程量及主要技术参数设计要求:(1)桩基采用ф300-Φ400PHC混凝土预应力管桩。加筏板形式(2)总平面布置图图中所示坐标点为建筑物轴线交点处坐标。(3)总平面布置图所注标高均为绝对标高。采用吴淞高程系统。(4)本工程楼号±0.000相当于(吴淞高程)5.200m-5.300m、地下车库±0.000相对于(吴淞高程)3.250m(5)各楼号桩顶相对标高-1.700m至-7.900m不等(6)地下车库桩顶相对标高-4.500m至-6.200m(7)各楼号桩身竖向抗压承载力设计值为1310KN至1875KN不等(8)地下车库桩身抗拔设计值为270KN至360KN第5页共31页第4页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共31页(9)验收标准:“地基与基础工程施工质量验收规范”GB50202-2002(10)设计工程量2008年工程量序号桩型数量(根)工程量(m)桩顶标高竖向承载力设计值(KN)1PHC-A400(80)见各楼号施工图21498见各楼号施工图按施工图要求2PHC-A400(95)见各楼号施工图50834见各楼号施工图按施工图要求3PHC-A300(60)见各楼号施工图7104.50见各楼号施工图按施工图要求4PHC-AB400(80)见各楼号施工图20993见各楼号施工图按施工图要求5PHC-B400(80)见各楼号施工图17835.40见各楼号施工图按施工图要求2009年工程量序号桩型数量(根)工程量(m)桩顶标高竖向承载力设计值(KN)1PHC-A400(80)见各楼号施工图11050见各楼号施工图按施工图要求2PHC-A400(95)见各楼号施工图14018见各楼号施工图按施工图要求说明:表中工程量为招标文件工程量二、工程地质条件2.1、场地位置拟建场位于杨浦区新江湾城路西侧、国帆路南侧、政和路东侧。南邻在建一期工程及新江湾城高级中学场地原为江湾机场用地。场地内拟建物与东、北侧道路边线最小距离在5m-12m之间,与南侧已建地库2最小距离为4m-12m2.2、地形地貌拟建场位于上海市杨浦区五角场以北新江湾城内,地貌形态较为单一,本场地属长江三角洲入海口东南前缘滨海平原地貌类型,场地的一般标高在4.87m至5.500M左右。场地为荒地,场地有多处高约2.5m-4m的堆土。2.3、地层特性(见后页地层特性表)第6页共31页第5页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共31页三、编制依据为了指导本工程的施工,保证工程质量和施工...
