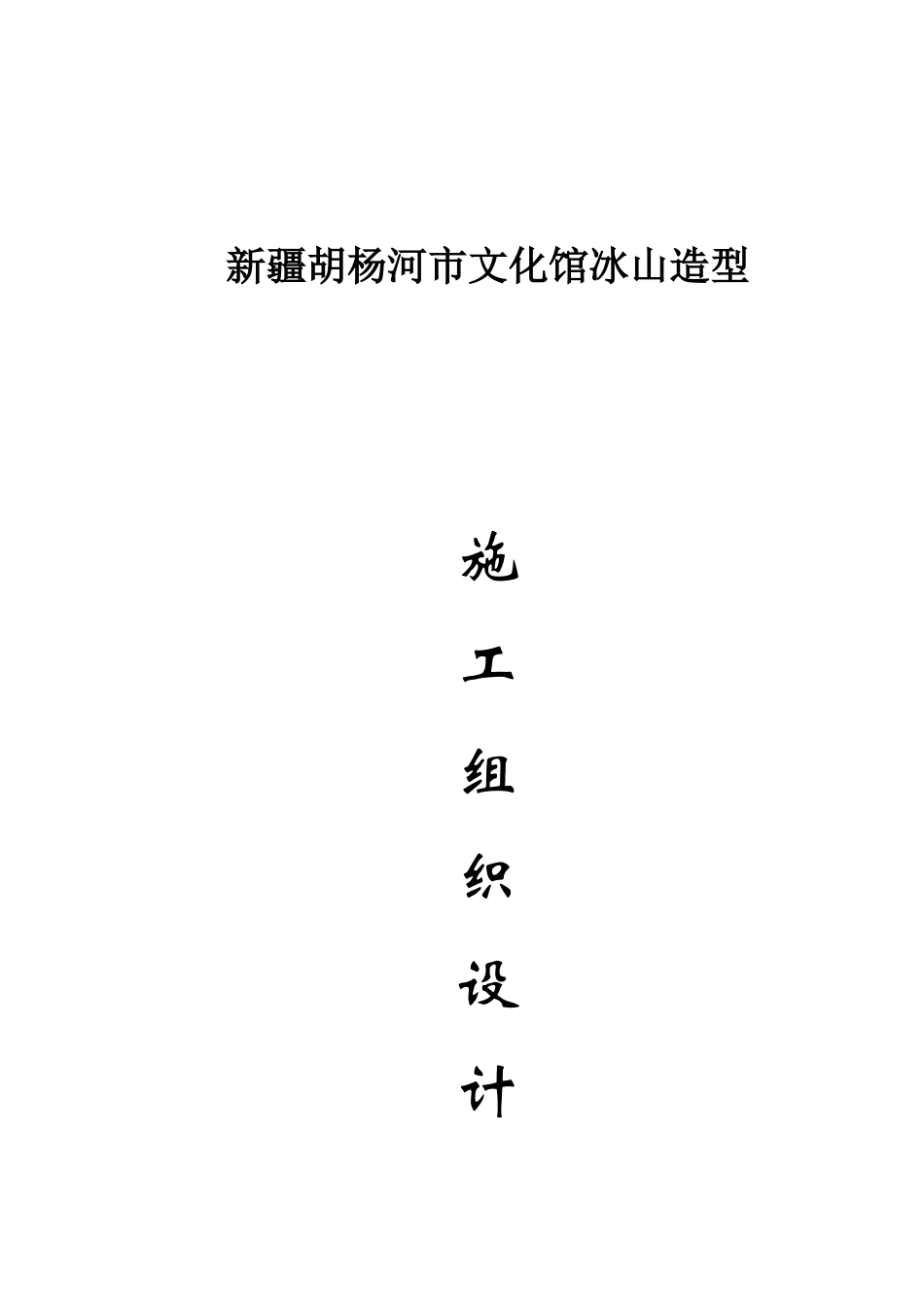

文化馆冰山造型施工组织设计VIP免费

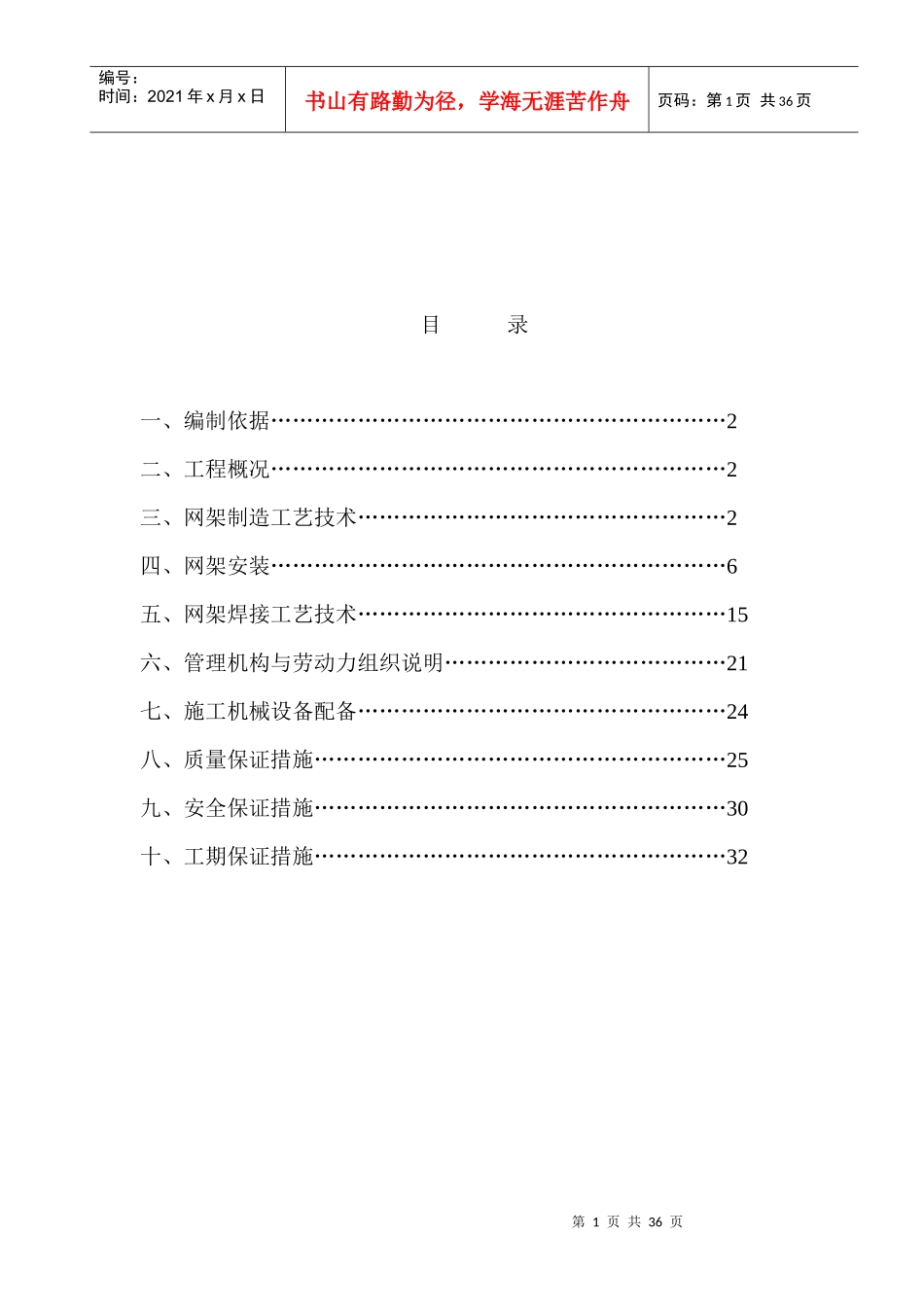

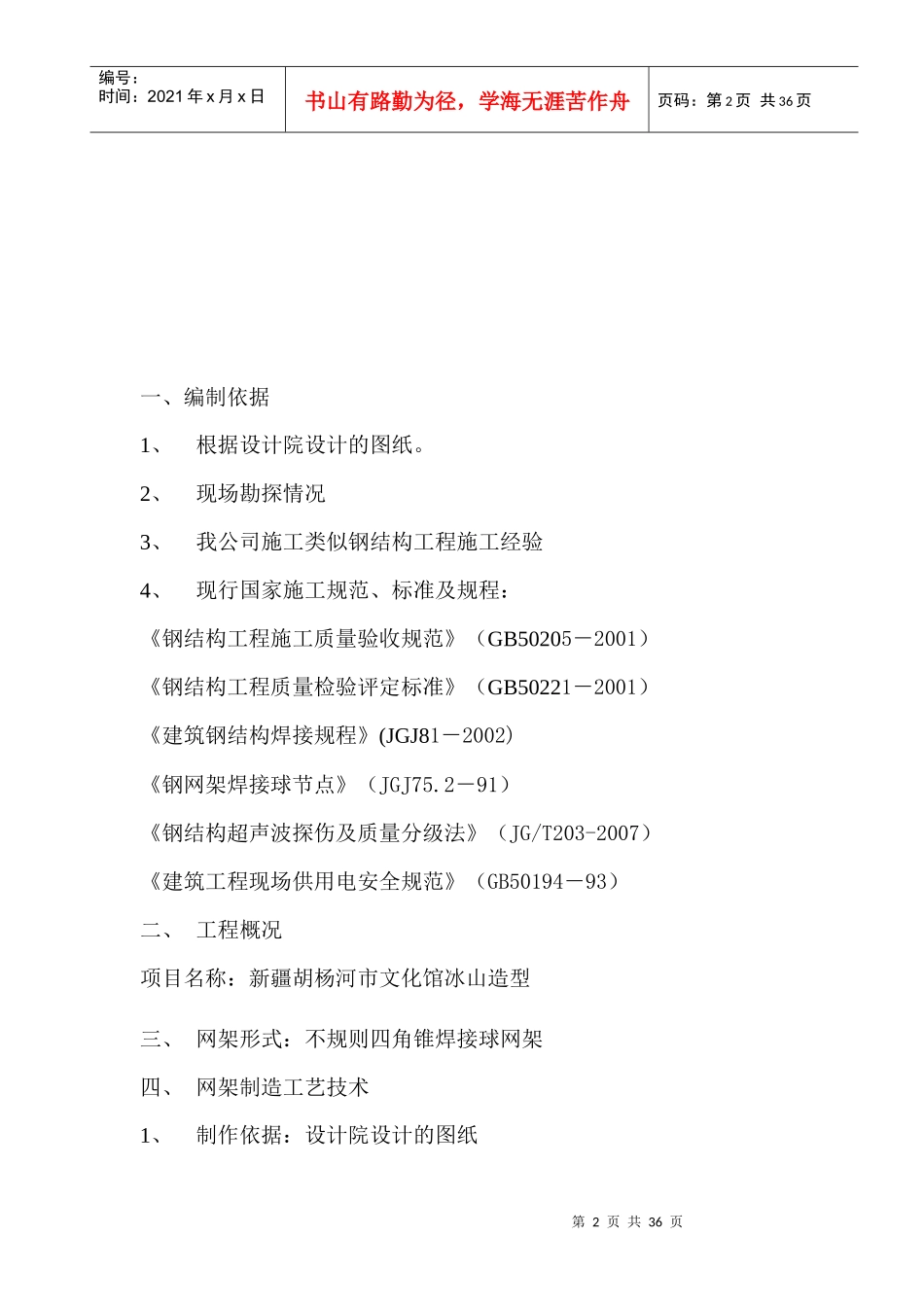

新疆胡杨河市文化馆冰山造型施工组织设计第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页目录一、编制依据………………………………………………………2二、工程概况………………………………………………………2三、网架制造工艺技术……………………………………………2四、网架安装………………………………………………………6五、网架焊接工艺技术……………………………………………15六、管理机构与劳动力组织说明…………………………………21七、施工机械设备配备……………………………………………24八、质量保证措施…………………………………………………25九、安全保证措施…………………………………………………30十、工期保证措施…………………………………………………32第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页一、编制依据1、根据设计院设计的图纸。2、现场勘探情况3、我公司施工类似钢结构工程施工经验4、现行国家施工规范、标准及规程：《钢结构工程施工质量验收规范》（GB50205－2001）《钢结构工程质量检验评定标准》（GB50221－2001）《建筑钢结构焊接规程》(JGJ81－2002)《钢网架焊接球节点》（JGJ75.2－91）《钢结构超声波探伤及质量分级法》（JG/T203-2007）《建筑工程现场供用电安全规范》（GB50194－93）二、工程概况项目名称：新疆胡杨河市文化馆冰山造型三、网架形式：不规则四角锥焊接球网架四、网架制造工艺技术1、制作依据：设计院设计的图纸第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页2、遵循的规范、规程：《钢结构工程施工及验收规范》（GB50205－2001）《空间网格结构技术规程》（JGJ7－2010）《网架结构工程质量检验评定标准》（JGJ78－91）《建筑钢结构焊接规程》（JGJ81－2002）《钢网架焊接球节点》（JGJ75.2－91）《钢网架检验及验收标准》（JGJ75.3－91）3、采用材料：焊接空心球及加肋空心球采用Q235B钢，杆件采用Q235B钢。4、焊接球节点网架的制作：4.1、制作工艺流程：4.2、杆件制作：绘图加工钢板放样钢板下料热轧半球切边剖口组对焊接抽样检验喷砂除锈涂装编号钢管下料抽样检验喷砂除锈涂装编号包装发运生产交底第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页4.2.1、用于制造杆件的钢材品种、规格、质量必须符合设计规定及相应标准，应有出厂合格证明。4.2.2、钢管宜采用机械切割或或自动切割的方法，以确保其长度和坡口的准确度，杆件下料应考虑其焊接收缩量。影响焊接收缩量的因素较多，如焊缝的长度、环境温度、电流强度、焊接方法等，焊接收缩量的大小可根据以往的经验，再结合现场和网架的具体情况通过试验来确定。壁厚大于4mm的钢管要开坡口。4.2.3、钢管制作长度允许偏差±1mm，杆件轴线不平直度不超过L/1000，且不大于5mm。4.3、焊接球制作：4.3.1、用于制造焊接球节点的原材料品种、规格、质量必须符合设计要求和行业标准《钢网架焊接球节点》（JGJ75.2－91）的规定。焊接用的焊条、焊丝、焊剂和保护气体，必须符合设计要求和钢结构焊接的专门规定。4.3.2、钢板的放样和下料应根据工艺要求预留制作和安装时的焊接收缩余量及切割、刨边和铣平等加工余量。4.3.3、将料坯均匀加热至约800℃，呈略淡的枣红色，在漏摸中进行热压，压成半球形。4.3.4、半圆球出胎冷却后，用样板修正弧度、切边、打坡口，坡口不留根，以便焊透。当有加劲肋时，为便于定位，车不大于1.5mm的凸台，但焊接时必须熔掉。第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页4.3.5、球组队时，应有胎位保持球的拼装直径尺寸、球的圆度一致。拼好的球放在焊接胎架上，两边各打一个小孔固定圆球，并能随着机床慢慢旋转，旋转一圈，调整焊道、焊丝高度、各项焊接参数，然后用半自动埋弧焊机（也可以用气体保护焊机）对圆球进行多层多道焊接，直至焊道焊平为止，不要余高。4.3.6、焊缝外观检查合格...
