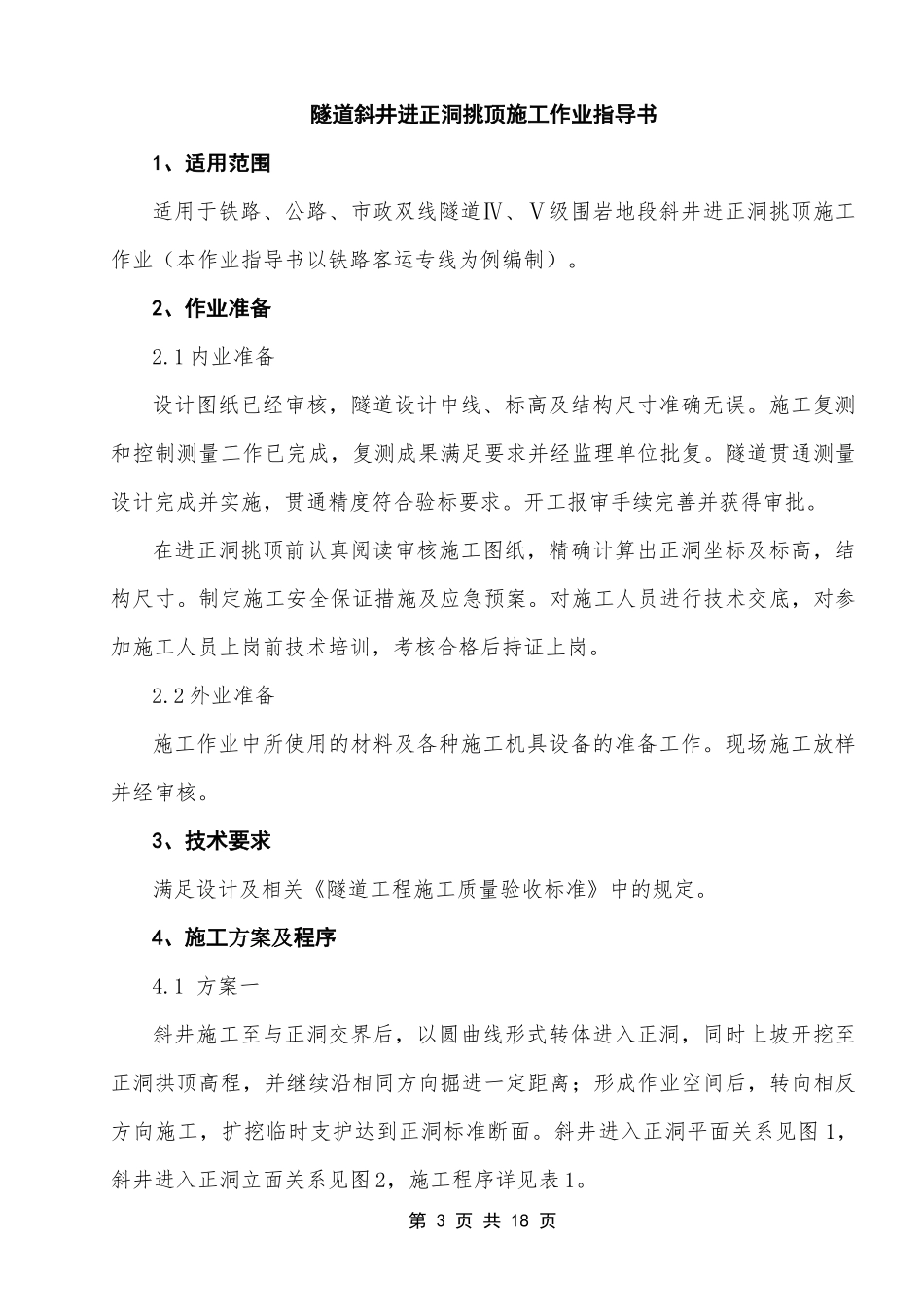

×××隧道工程编号：×××斜井进正洞挑顶施工作业指导单位：编写：审核：批准：×年×月×日发布×年×月×日实施第1页共18页第2页共18页隧道斜井进正洞挑顶施工作业指导书1、适用范围适用于铁路、公路、市政双线隧道Ⅳ、Ⅴ级围岩地段斜井进正洞挑顶施工作业（本作业指导书以铁路客运专线为例编制）。2、作业准备2.1内业准备设计图纸已经审核，隧道设计中线、标高及结构尺寸准确无误。施工复测和控制测量工作已完成，复测成果满足要求并经监理单位批复。隧道贯通测量设计完成并实施，贯通精度符合验标要求。开工报审手续完善并获得审批。在进正洞挑顶前认真阅读审核施工图纸，精确计算出正洞坐标及标高，结构尺寸。制定施工安全保证措施及应急预案。对施工人员进行技术交底，对参加施工人员上岗前技术培训，考核合格后持证上岗。2.2外业准备施工作业中所使用的材料及各种施工机具设备的准备工作。现场施工放样并经审核。3、技术要求满足设计及相关《隧道工程施工质量验收标准》中的规定。4、施工方案及程序4.1方案一斜井施工至与正洞交界后，以圆曲线形式转体进入正洞，同时上坡开挖至正洞拱顶高程，并继续沿相同方向掘进一定距离；形成作业空间后，转向相反方向施工，扩挖临时支护达到正洞标准断面。斜井进入正洞平面关系见图1，斜井进入正洞立面关系见图2，施工程序详见表1。第3页共18页第4页共18页第5页共18页第6页共18页导坑爬坡上弧导坑锁脚锚杆锁脚锚杆表1斜井与正洞相交处施工程序表施工顺序示意图说明11、斜井掘进至正洞开挖轮廓线后，在交叉口处施作加强支护及斜交口处支撑架。按确定的曲线半径测设中线。2、向西安方向开挖一处爬坡导坑。3、爬坡导坑断面视土质情况可进行调整。4、交汇段斜井及时施做二次衬砌。21、按导洞断面，斜向上挑顶开挖至正洞拱顶。2、开挖爬坡道，直至爬坡道拱顶标高达到正洞拱顶标高。3、爬坡导坑支护参数按照Ⅳ级围岩错车道支护参数。31、开挖到导洞顶和正洞顶位于同一高程后，继续向该方向（西安方向）按Ⅳ级围岩开挖方法、支护参数施工上部弧行导坑，施工10米后，喷砼封闭掌子面。41、然后调头按正洞Ⅳ级围岩施工方案开挖上部弧形导坑，开挖过程中仅对有影响的导洞钢架进行拆除，每开挖0.6m，架一榀钢架，相应完善其他支护。2、施工中可根据需要开挖一段距离后，暂停该方向（郑州方向）开挖，并喷射砼封闭掌子面，再回头按正常工序进行正洞西安方向的开挖及初期支护。5按照弧型导坑预留核心土法进行正洞施工。4.1.1施工步骤⑴根据斜井与正洞相交角度，以间距1.0m间距安装异型钢架，完成由垂直于斜井中线到平行于正洞中线的过渡（如图1）。第7页共18页斜井拱顶爬坡导坑正洞正面图ⅠⅠ斜井正洞拱顶爬坡导坑Ⅰ－Ⅰ（爬坡导坑纵断面）图爬坡导坑⑵斜井与正洞交叉口段以0.6m间距架立I25a异型钢钢架，保证相交地段三维受力状态围岩的稳定。在此型钢钢架上焊接I25a型钢横梁，并在横梁两端螺栓连接I25a型钢立柱，为正洞钢架提供落脚平台，见图3所示。以后在此处安装正洞钢架时，用I25a型钢斜梁代替正洞的N2钢架，用I25a型钢立柱代替正洞的N2、N3钢架，见图2所示。仰拱钢架连接在斜井仰拱的预埋I25a型钢上。⑶斜井进入正洞内的导洞施工①导洞设计净宽9m，详细结构尺寸见图4。支护参数为：HW125型钢钢架，间距1榀/m，Φ22锚杆，长度3.0m，间距1.0×1.0m，梅花型布置；φ6钢筋网，网格间距0.2×0.2m；喷射C20砼，厚度18cm。支护施工中要严格按施工指南操作，保证锁脚锚杆和纵向连接筋的施工质量。②爬坡道的坡度设计，应根据土质情况及机械施工需要进行调整，以加快爬坡导坑施工进度，减少不安全因素为原则。③完成爬坡后，按照线路设计坡度向西安方向按Ⅳ级围岩开挖方法、支护参数继续进行弧行导坑掘进，施工10米后，喷砼封闭西安方向掌子面，反向向郑州方向开挖正洞，每循环先开挖上部，立上部钢架后，再拆除导洞钢架。④反向开挖支护反向开挖按正洞Ⅳ级围岩上部弧形导坑的高度进行，先开挖顶部，再开挖两侧，开挖时仅对有影响的导洞钢架进行拆除，按正洞设计要求间距进行钢架施工，相应完善其他支护。开挖分部见图5。⑤正洞落底后要及时进行正洞仰...
