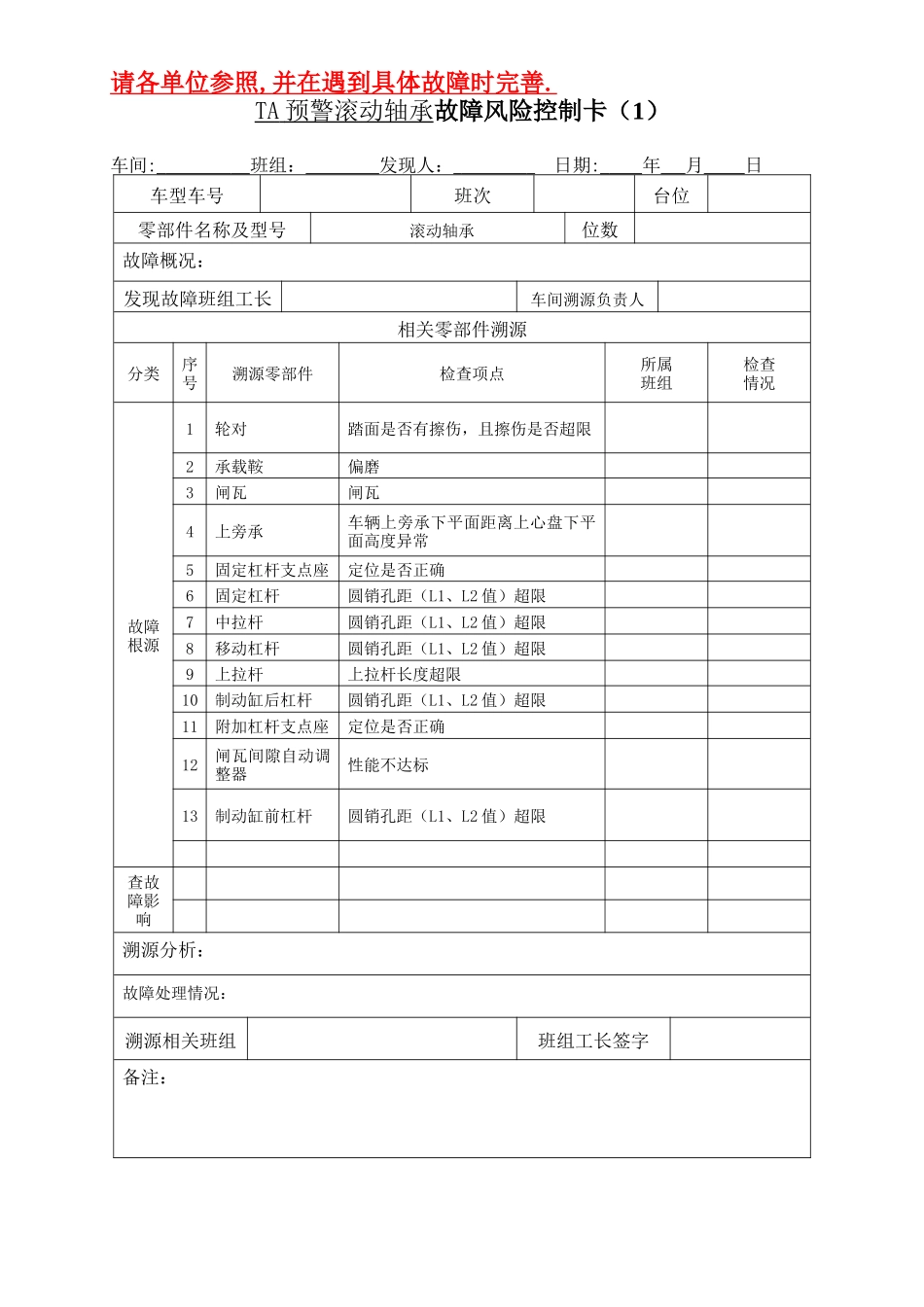

请各单位参照,并在遇到具体故障时完善.TA预警滚动轴承故障风险控制卡（1）车间:班组：发现人：日期:年月日车型车号班次台位零部件名称及型号滚动轴承位数故障概况：发现故障班组工长车间溯源负责人相关零部件溯源分类序号溯源零部件检查项点所属班组检查情况故障根源1轮对踏面是否有擦伤，且擦伤是否超限2承载鞍偏磨3闸瓦闸瓦4上旁承车辆上旁承下平面距离上心盘下平面高度异常5固定杠杆支点座定位是否正确6固定杠杆圆销孔距（L1、L2值）超限7中拉杆圆销孔距（L1、L2值）超限8移动杠杆圆销孔距（L1、L2值）超限9上拉杆上拉杆长度超限10制动缸后杠杆圆销孔距（L1、L2值）超限11附加杠杆支点座定位是否正确12闸瓦间隙自动调整器性能不达标13制动缸前杠杆圆销孔距（L1、L2值）超限查故障影响溯源分析：故障处理情况：溯源相关班组班组工长签字备注：TH预警轴承外圈非正常磨损故障风险控制卡（2）车间:班组：发现人日期:年月日车型车号班次台位零部件名称及型号滚动轴承位数故障概况：发现故障班组工长车间溯源负责人相关零部件溯源分类序号溯源零部件检查项点所属班组检查情况查故障根源（上查）1车轮踏面尺寸及故障2承载鞍承载鞍磨损、状态不良。3侧架导框磨耗4侧架导框顶面磨耗及偏磨查故障影响（下查）溯源分析：故障处理情况：溯源相关班组班组工长签字备注：TPDS预报车辆偏载故障风险控制卡（3）车间:班组：发现人：日期:年月日车型车号班次台位零部件名称及型号TPDS预报信息车辆偏载位数--故障概况：发现故障班组工长车间溯源负责人相关零部件溯源分类序号溯源零部件检查项点所属班组检查情况查故障根源1底体架中梁，枕梁，侧梁是否扭曲变形2上心盘各部尺寸符合规定，无变形、裂损3上旁承定位、水平状态上旁承下平面距离上心盘下平面高度是否异常、上旁承下平面高度差是否异常4弹性旁承状态弹性旁承装配高，旁承座是否裂损，下旁承调整垫板规格是否异常5转向架正位检测正位尺寸是否符合要求6下心盘各部尺寸符合规定，无变形、裂损7斜楔、侧架立柱磨耗板斜楔、侧架立柱磨耗板是否裂损、超限8枕簧枕簧是否折断、高度差是否超限9承载鞍是否偏磨10轮对同一轮对轮径差是否超限、踏面是否存在擦伤查故障影响1轴承是否异音溯源分析：故障处理情况：溯源相关班组班组工长签字备注：车轮非正常磨耗故障风险控制卡（6）车间:班组：发现人：日期:年月日车型车号班次台位零部件名称及型号轮轴（RD2型）位数故障概况：发现故障班组工长车间溯源负责人相关零部件溯源分类序号溯源零部件检查项点所属班组检查情况查故障根源（上查）1转向架正位检测正位尺寸是否符合要求交叉支撑装置交叉杆是否弯曲变形2制动梁闸瓦制动梁各部尺寸是否符合规定（如支柱中心至闸瓦托中心距超差），闸瓦或闸瓦托磨耗异常3承载鞍承载鞍是否变形或偏磨4转向架基础制动装置基础制动装置组装是否别劲查故障影响（下查）1轴承是否异音、卡滞溯源分析：故障处理情况：溯源相关班组工长签字备注：车轮非正常擦伤故障风险控制卡（7）车间:班组：发现人日期:年月日车型车号班次台位零部件名称及型号轮对（RD2型）位数故障概况：发现故障班组工长车间溯源负责人相关零部件溯源分类序号溯源零部件检查项点所属班组检查情况查故障根源1制动梁滑块磨耗套铆钉是否凸出磨耗套平面2侧架滑槽是否异常磨耗、破损3转向架移动、固定杠杆、拉杆L1、L2值孔距是否符合规定，杠杆型号是否错装，杠杆是否异常磨耗，销孔是否异常磨耗4上拉杆及吊架长度尺寸是否符合规定，吊架安装位置是否正确5制动缸前、后制动杠杆L1、L2值孔距是否符合规定，杠杆是否反装，杠杆是否水平、磨耗，销孔是否异常磨耗6前后制动杠杆托架安装位置、尺寸是否正确，是否弯曲变形、异常碰磨7闸调器闸调器状态、是作用否良好，L值是否符合规定8制动缸推杆长度尺寸是否符合规定、是否异常磨耗9限位挡安装位置是否正确、弯曲变形查故障影响1轴承外观检查是否有异音2制动梁滑块（端轴）是否裂损溯源分析：故障处理情况：溯源相关班组班组工长签字备注：上旁承变形故障风险控制卡（9）车间:班组：发现人日期:年月日车型车号班次台位零部件名称及型号上旁承位数故障概况：发现...
