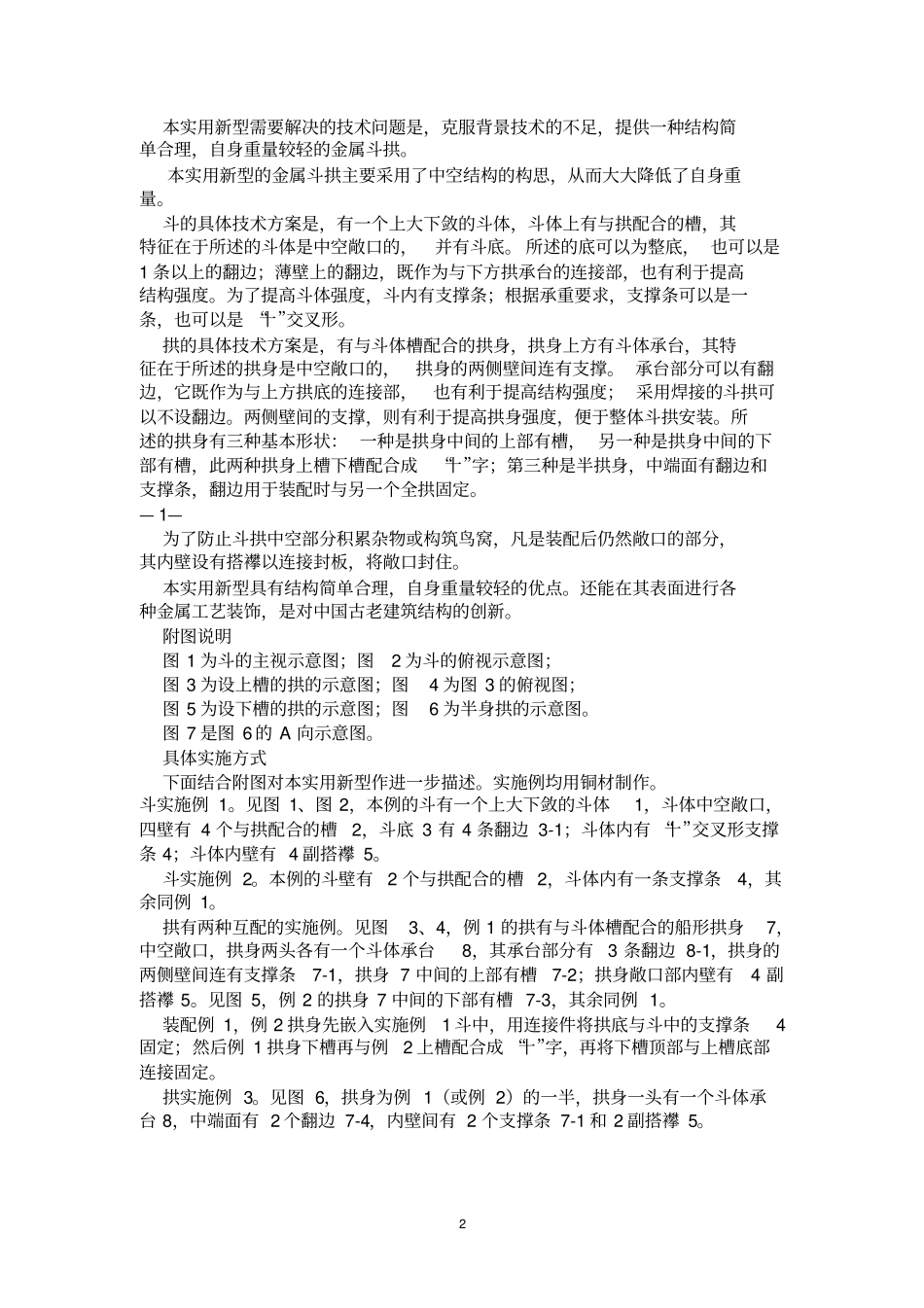

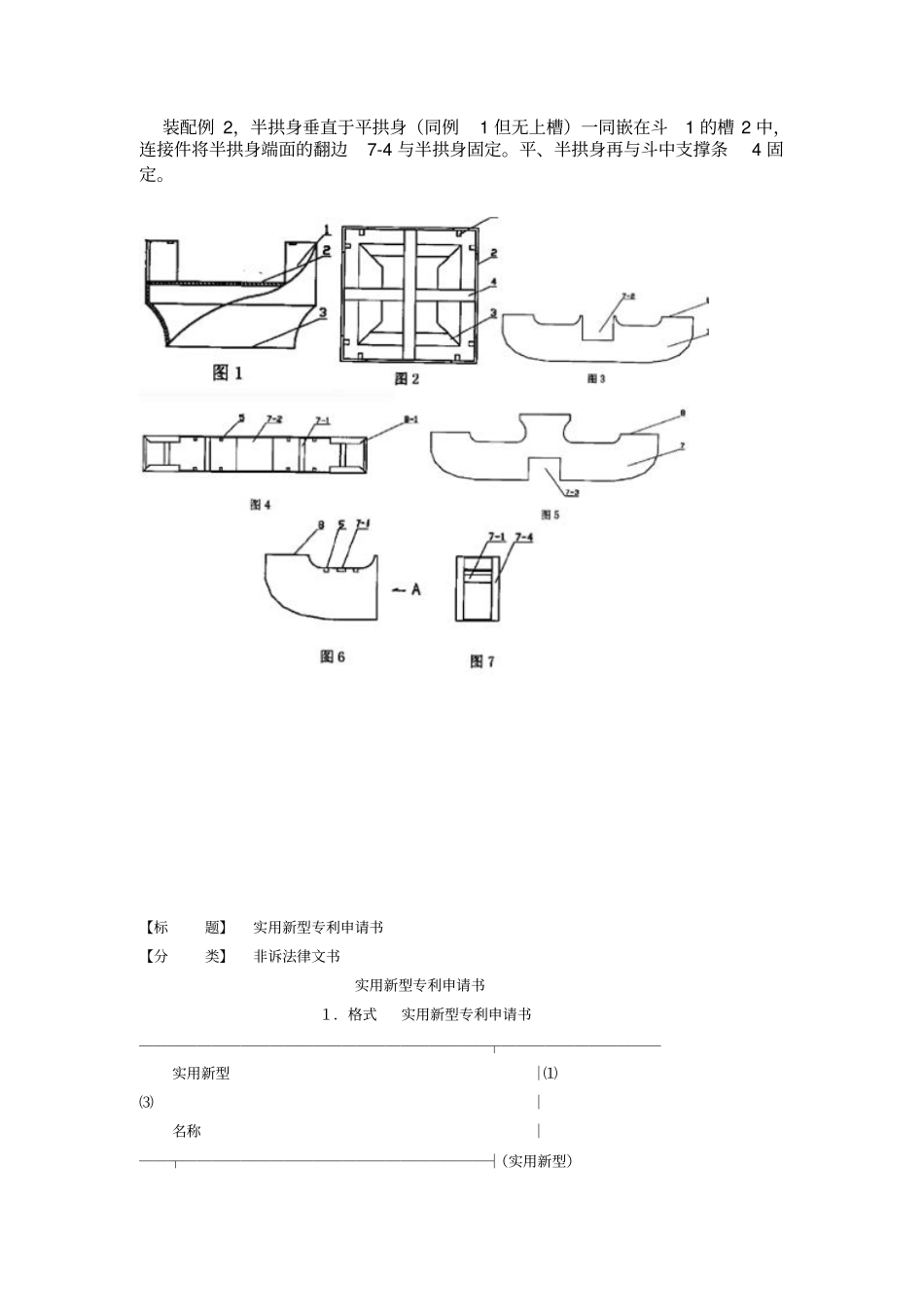

实用新型专利申请书说明书和权利要求书范文权利要求书1、一种金属斗拱中的斗，有一个上大下敛的斗体（1），斗体上有与拱配合的槽（2），其特征在于所述的斗体是中空敞口的，并有斗底（3）。2、根据权利要求1所述的斗，其特征在于所述的斗底有1条以上的翻边（3-1）。3、根据权利要求1或2所述的斗，其特征在于所述的斗体（1）内有支撑条（4）。4、根据权利要求1或2所述的斗，其特征在于所述的斗体（1）内壁有连接封板（6）的搭襻（5）。5、根据权利要求3所述的斗，其特征在于所述的斗体（1）内壁有连接封板（6）的搭襻（5）。6、一种金属斗拱中的拱，有与斗体槽（2）配合的拱身（7），拱身上方有斗体承台（8），其特征在于所述的拱身是中空敞口的，拱身的两侧壁间连有支撑条（7-1）。7、根据权利要求6所述的拱，其特征在于所述的拱身（7）中间的上部有槽（7-2）。8、根据权利要求6所述的拱，其特征在于所述的拱身（7）中间的下部有槽（7-3）。9、根据权利要求6所述的拱，其特征在于为半拱身，中端面有支撑条（7-1）。10、根据权利要求6或7或8或9所述的拱，其特征在于所述的拱身承台部分有翻边（8-1）。—1—说明书金属斗拱技术领域本实用新型涉及一种建筑结构构件，具体是一种金属斗和金属拱。背景技术中国专利CN公开了一种“砼构件装配式斗拱组合”，它的斗拱组合件都是以砼预制构件。它与传统的全木构件相比，具有坚固耐久，建造施工简便，工程造价低等优点。但该砼构件是实心的，自身重量远比木材大，从而增加了对基础和柱梁等其它构件的负荷。发明内容2本实用新型需要解决的技术问题是，克服背景技术的不足，提供一种结构简单合理，自身重量较轻的金属斗拱。本实用新型的金属斗拱主要采用了中空结构的构思，从而大大降低了自身重量。斗的具体技术方案是，有一个上大下敛的斗体，斗体上有与拱配合的槽，其特征在于所述的斗体是中空敞口的，并有斗底。所述的底可以为整底，也可以是1条以上的翻边；薄壁上的翻边，既作为与下方拱承台的连接部，也有利于提高结构强度。为了提高斗体强度，斗内有支撑条；根据承重要求，支撑条可以是一条，也可以是“十”交叉形。拱的具体技术方案是，有与斗体槽配合的拱身，拱身上方有斗体承台，其特征在于所述的拱身是中空敞口的，拱身的两侧壁间连有支撑。承台部分可以有翻边，它既作为与上方拱底的连接部，也有利于提高结构强度；采用焊接的斗拱可以不设翻边。两侧壁间的支撑，则有利于提高拱身强度，便于整体斗拱安装。所述的拱身有三种基本形状：一种是拱身中间的上部有槽，另一种是拱身中间的下部有槽，此两种拱身上槽下槽配合成“十”字；第三种是半拱身，中端面有翻边和支撑条，翻边用于装配时与另一个全拱固定。—1—为了防止斗拱中空部分积累杂物或构筑鸟窝，凡是装配后仍然敞口的部分，其内壁设有搭襻以连接封板，将敞口封住。本实用新型具有结构简单合理，自身重量较轻的优点。还能在其表面进行各种金属工艺装饰，是对中国古老建筑结构的创新。附图说明图1为斗的主视示意图；图2为斗的俯视示意图；图3为设上槽的拱的示意图；图4为图3的俯视图；图5为设下槽的拱的示意图；图6为半身拱的示意图。图7是图6的A向示意图。具体实施方式下面结合附图对本实用新型作进一步描述。实施例均用铜材制作。斗实施例1。见图1、图2，本例的斗有一个上大下敛的斗体1，斗体中空敞口，四壁有4个与拱配合的槽2，斗底3有4条翻边3-1；斗体内有“十”交叉形支撑条4；斗体内壁有4副搭襻5。斗实施例2。本例的斗壁有2个与拱配合的槽2，斗体内有一条支撑条4，其余同例1。拱有两种互配的实施例。见图3、4，例1的拱有与斗体槽配合的船形拱身7，中空敞口，拱身两头各有一个斗体承台8，其承台部分有3条翻边8-1，拱身的两侧壁间连有支撑条7-1，拱身7中间的上部有槽7-2；拱身敞口部内壁有4副搭襻5。见图5，例2的拱身7中间的下部有槽7-3，其余同例1。装配例1，例2拱身先嵌入实施例1斗中，用连接件将拱底与斗中的支撑条4固定；然后例1拱身下槽再与例2上槽配合成“十”字，再将下槽顶部与上槽底部连接固定。拱实施例3。见图6，拱身为例1（或例2）的一半，拱身一头有一个斗体承...
