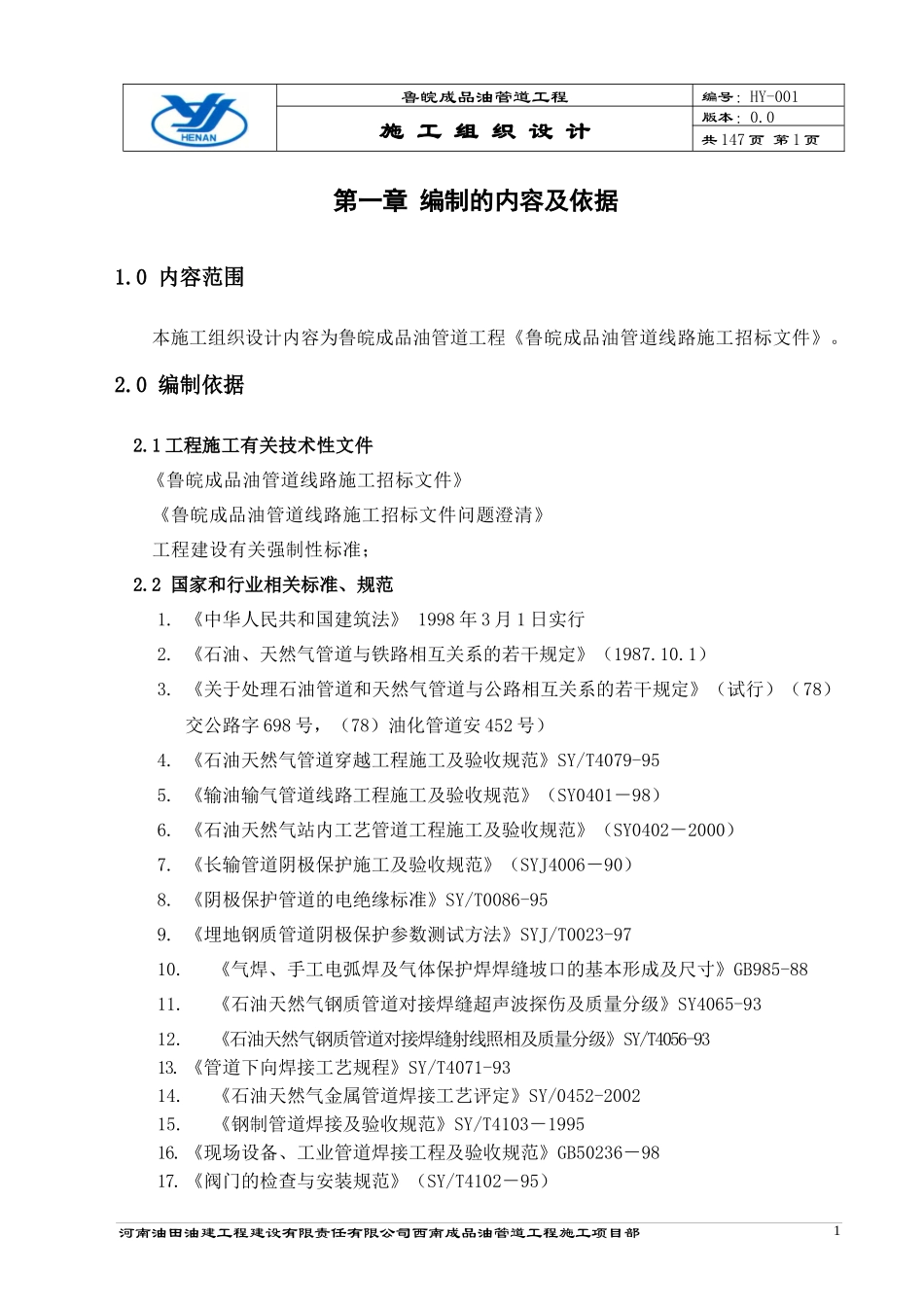

鲁皖成品油管道工程编号：HY-001施工组织设计版本：0.0共147页第1页第一章编制的内容及依据1.0内容范围本施工组织设计内容为鲁皖成品油管道工程《鲁皖成品油管道线路施工招标文件》。2.0编制依据2.1工程施工有关技术性文件《鲁皖成品油管道线路施工招标文件》《鲁皖成品油管道线路施工招标文件问题澄清》工程建设有关强制性标准；2.2国家和行业相关标准、规范1.《中华人民共和国建筑法》1998年3月1日实行2.《石油、天然气管道与铁路相互关系的若干规定》（1987.10.1）3.《关于处理石油管道和天然气管道与公路相互关系的若干规定》（试行）（78）交公路字698号，（78）油化管道安452号）4.《石油天然气管道穿越工程施工及验收规范》SY/T4079-955.《输油输气管道线路工程施工及验收规范》（SY0401－98）6.《石油天然气站内工艺管道工程施工及验收规范》（SY0402－2000）7.《长输管道阴极保护施工及验收规范》（SYJ4006－90）8.《阴极保护管道的电绝缘标准》SY/T0086-959.《埋地钢质管道阴极保护参数测试方法》SYJ/T0023-9710.《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形成及尺寸》GB985-8811.《石油天然气钢质管道对接焊缝超声波探伤及质量分级》SY4065-9312.《石油天然气钢质管道对接焊缝射线照相及质量分级》SY/T4056-9313.《管道下向焊接工艺规程》SY/T4071-9314.《石油天然气金属管道焊接工艺评定》SY/0452-200215.《钢制管道焊接及验收规范》SY/T4103－199516.《现场设备、工业管道焊接工程及验收规范》GB50236－9817.《阀门的检查与安装规范》（SY/T4102－95）河南油田油建工程建设有限责任有限公司西南成品油管道工程施工项目部1鲁皖成品油管道工程编号：HY-001施工组织设计版本：0.0共147页第2页18.《石油天然气工业输送钢管交货技术条件第一部分：a级钢管》GB/T9711.1-199719.《石油天然气工业输送钢管交货技术条件第二部分：b级钢管》GB/T9711.1-199920.《管线钢管规范》APISPEC5L21.《钢制弯管》SY5257-9122.《埋地钢质管道聚乙烯防腐层技术标准》（SY/T4013－95）23.《钢质管道熔结环氧粉末外涂层技术标准》（SY/0315－97）24.《辐射交联聚乙烯热收缩带》SY/T4054-9325.《涂装前钢材表面预处理规范》SY/T0407-9026.《涂装前钢材表面腐蚀等级和除锈等级》GB8923-9727.《埋地钢质管道外防腐层和保温层现场补口补伤施工及验收规范》SY4058-9328.《管道干线标记设置技术规定》SY/T6064-9429.《混凝土结构工程施工及验收规范》GB5024-9230.《地基与基础工程施工及验收规范》GBJ202-8331.《砖石工程施工及验收规范》GBJ203-8332.《管道工程施工环境暂行规定》（中管工字［2000］第179号）33.《石油建设工程质量检验评定标准输油输气管道线路工程》SY0429-200034.《石油建设工程质量检验评定标准管道穿跨越工程》SY4104-9535.《石油建设工程质量检验评定标准站内钢质工艺管道安装工程》SY4027-9336.《石油建设工程质量检验评定标准设备安装工程》SY4028-9337.《石油建设工程质量检验评定标准建筑工程》SY4025-9338.《建设工程质量管理条例》2000年1月实行39.《石油工程建设施工安全规定》SY6444-200040.《执行承包商安全和健康计划》SY/T6459-20002.3本单位有关质量、安全、环保体系文件等1.《质量保证手册》及体系文件2000版2.《压力管道质量保证手册》及体系文件Q/HNYJG2-19993.《职业健康、安全、卫生管理手册》及体系文件HNYJ/OSHB-20002.4本单位有关人员的踏线纪录和多年积累的类似工程施工技术资料、经验、数据河南油田油建工程建设有限责任有限公司西南成品油管道工程施工项目部2鲁皖成品油管道工程编号：HY-001施工组织设计版本：0.0共147页第3页第二章工程概况鲁皖成品油管道工程起点为齐鲁石化，终点为宿州油库，沿途经过山东省中南部、江苏、安徽省北部地区。管道输送汽油（90#、93#）、柴油（0#、-10#）两大类四个品种，2005年齐鲁首站入口输量为270×104t/a，济南注入量为115×104t/a。2015年齐鲁首站入口设计输量575×104t/a，济南注入量为80×104t/a。管道干线与支线的设计压力为8Mpa和6.4Mpa二个等级。主干线管道规格为φ457—φ273，长度为571km，支线管...
