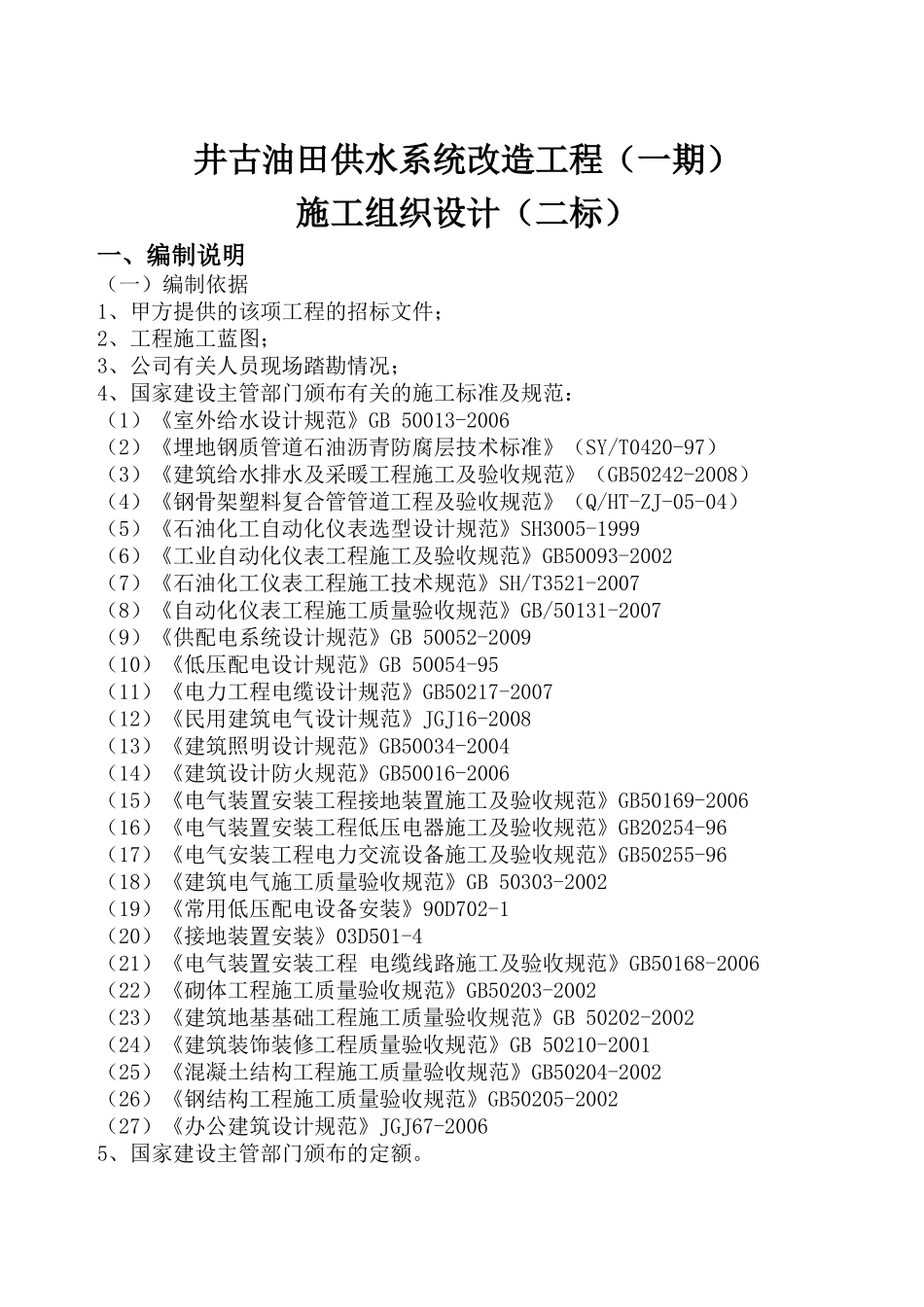

井古油田供水系统改造工程（一期）施工组织设计（二标）一、编制说明（一）编制依据1、甲方提供的该项工程的招标文件；2、工程施工蓝图；3、公司有关人员现场踏勘情况；4、国家建设主管部门颁布有关的施工标准及规范：（1）《室外给水设计规范》GB50013-2006（2）《埋地钢质管道石油沥青防腐层技术标准》（SY/T0420-97）（3）《建筑给水排水及采暖工程施工及验收规范》（GB50242-2008）（4）《钢骨架塑料复合管管道工程及验收规范》（Q/HT-ZJ-05-04）（5）《石油化工自动化仪表选型设计规范》SH3005-1999（6）《工业自动化仪表工程施工及验收规范》GB50093-2002（7）《石油化工仪表工程施工技术规范》SH/T3521-2007（8）《自动化仪表工程施工质量验收规范》GB/50131-2007（9）《供配电系统设计规范》GB50052-2009（10）《低压配电设计规范》GB50054-95（11）《电力工程电缆设计规范》GB50217-2007（12）《民用建筑电气设计规范》JGJ16-2008（13）《建筑照明设计规范》GB50034-2004（14）《建筑设计防火规范》GB50016-2006（15）《电气装置安装工程接地装置施工及验收规范》GB50169-2006（16）《电气装置安装工程低压电器施工及验收规范》GB20254-96（17）《电气安装工程电力交流设备施工及验收规范》GB50255-96（18）《建筑电气施工质量验收规范》GB50303-2002（19）《常用低压配电设备安装》90D702-1（20）《接地装置安装》03D501-4（21）《电气装置安装工程电缆线路施工及验收规范》GB50168-2006（22）《砌体工程施工质量验收规范》GB50203-2002（23）《建筑地基基础工程施工质量验收规范》GB50202-2002（24）《建筑装饰装修工程质量验收规范》GB50210-2001（25）《混凝土结构工程施工质量验收规范》GB50204-2002（26）《钢结构工程施工质量验收规范》GB50205-2002（27）《办公建筑设计规范》JGJ67-20065、国家建设主管部门颁布的定额。（二）编制原则：统筹安排，保证工期进度；确保工程质量；不影响生产的正常进行；安全生产、文明施工。（三）工程施工总体目标：1、工程质量合格率为100%；2、力争达到优良工程标准；3、安全生产无任何事故；4、成本节约率为2%；5、施工现场达到文明施工要求。二、工程概况本工程名称为井古油田供水系统改造工程，该工程建设地址位于井古油田，建设单位为中国石化集团河南石油勘探局水电厂，设计单位为河南石油勘探局勘察设计研究院。主要工程内容为蓝图SPC-0001水01、DWG-0001水01-01第8-11张（第10张以DN250×200大小头为界，含此大小头）、DWG-0001水01-03、DWG-0001水01-04以及范围内相关电、信、仪、土建等所标注内容。主要工作量为：第一管线部分：新建DN250PN1.6MPa钢骨架聚乙稀塑料复合管2248米，新建DN150PN1.6MPa钢骨架聚乙稀塑料复合管292米，对原DN200PN1.6Mpa管线734米做内衬，过路加Φ377×7套管76米，Φ325×7套管52米，Φ273×7套管8米等工作量。第一土建部分：拆除厕所及原值班室85m2,更换4m宽铁艺大门1座，新建二层办公楼19.8×6.6m建筑面积274m2，门柱（0.8×0.8×3m）贴面砖2座，围墙内外粉刷640m2，标准跨径0.7盖板涵13m，净跨0.4m排水沟30m，路沿石55m，拆除铺砖地面并新建水泥砼场地265m2等工作量第二电气仪表部分：电气：新铺设ZR-VV22-1kV4×70(C级)电力电缆130m，ZR-VV22-1kV4×16(C级)电力电缆80m，ZR-VV22-1kV5×10(C级)电力电缆17m，VV-1kV3×4(C级)电力电缆90m，安装XL-21-05(改)配电箱1台，DCXR-10M-X2613配电箱1台，PAK-A04-236-DZ2×36W荧光灯11套，PAK-A04-236-DZ1×36W荧光灯6套，PAK-D14-122J-DM吸顶灯6套，220V13W线吊式灯4套，NFC9140-N2501×N250W节能型广场灯1套，混凝土电缆标志桩等工作量。仪表：安装MAGYN型智能电磁流量计1套等工作量。第三通信部分：GYTA-6B1通信光缆4000m，光缆尾纤单头6米12条，光纤收发器（100m）5km2台，超五类双绞线LUCENT2箱，RJ45插头14个，单孔信息插座7个，S11中间接线盒5个，DSC-1016R+交换机1台，ASPFLD3-20/2浪涌保护器2台，RJ45-24E浪涌保护器1台，Φ150×9000×9.06XY通信电杆1根，Φ150×8000×8.06XY通信电杆6根，7/2.2架空钢绞线110Kg,5C-FB电视电缆600m，9C-FB...
