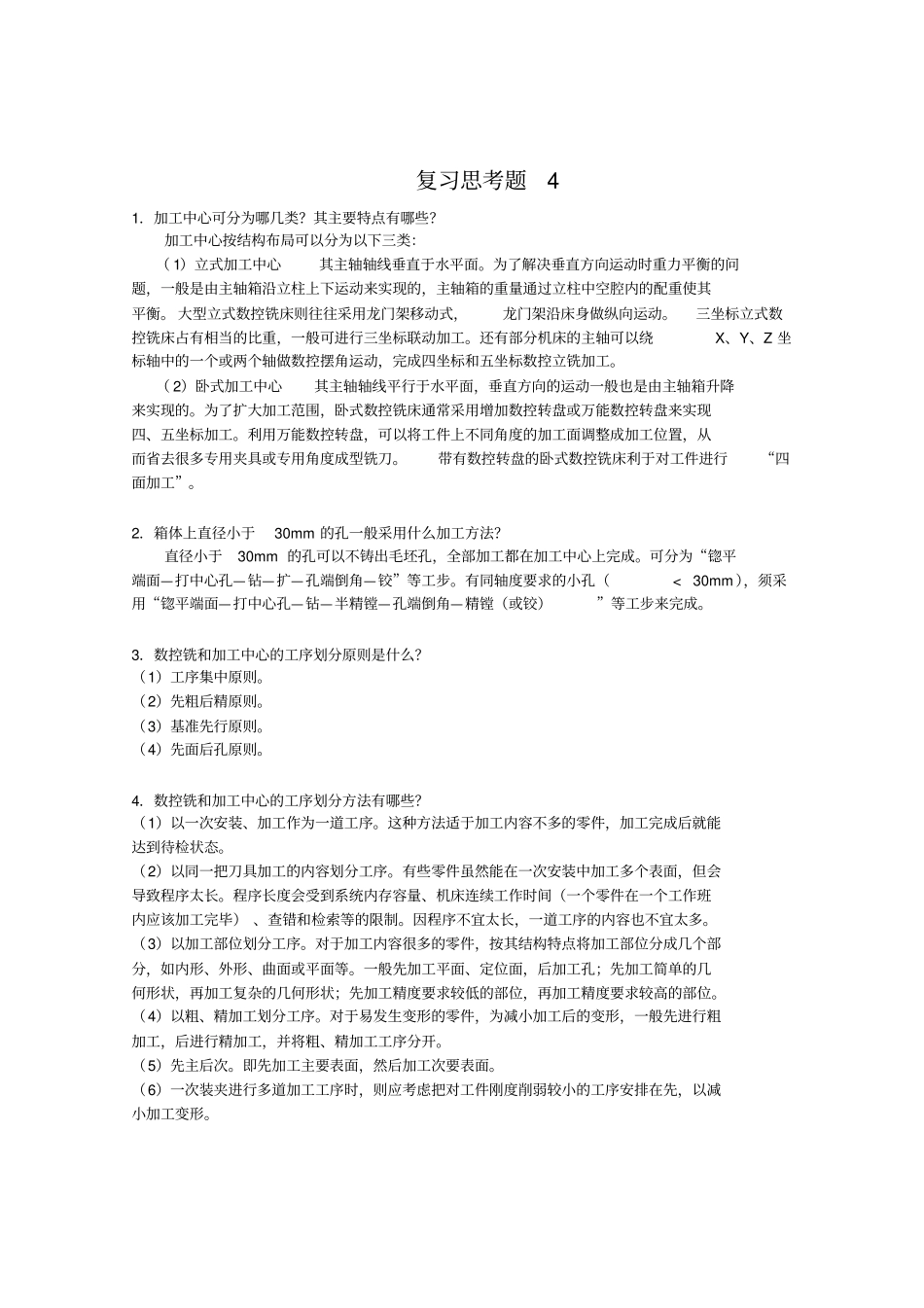

复习思考题41．加工中心可分为哪几类？其主要特点有哪些？加工中心按结构布局可以分为以下三类：（1）立式加工中心其主轴轴线垂直于水平面。为了解决垂直方向运动时重力平衡的问题，一般是由主轴箱沿立柱上下运动来实现的，主轴箱的重量通过立柱中空腔内的配重使其平衡。大型立式数控铣床则往往采用龙门架移动式，龙门架沿床身做纵向运动。三坐标立式数控铣床占有相当的比重，一般可进行三坐标联动加工。还有部分机床的主轴可以绕X、Y、Z坐标轴中的一个或两个轴做数控摆角运动，完成四坐标和五坐标数控立铣加工。（2）卧式加工中心其主轴轴线平行于水平面，垂直方向的运动一般也是由主轴箱升降来实现的。为了扩大加工范围，卧式数控铣床通常采用增加数控转盘或万能数控转盘来实现四、五坐标加工。利用万能数控转盘，可以将工件上不同角度的加工面调整成加工位置，从而省去很多专用夹具或专用角度成型铣刀。带有数控转盘的卧式数控铣床利于对工件进行“四面加工”。2．箱体上直径小于30mm的孔一般采用什么加工方法？直径小于30mm的孔可以不铸出毛坯孔，全部加工都在加工中心上完成。可分为“锪平端面—打中心孔—钻—扩—孔端倒角—铰”等工步。有同轴度要求的小孔（<30mm），须采用“锪平端面—打中心孔—钻—半精镗—孔端倒角—精镗（或铰）”等工步来完成。3．数控铣和加工中心的工序划分原则是什么？（1）工序集中原则。（2）先粗后精原则。（3）基准先行原则。（4）先面后孔原则。4．数控铣和加工中心的工序划分方法有哪些？（1）以一次安装、加工作为一道工序。这种方法适于加工内容不多的零件，加工完成后就能达到待检状态。（2）以同一把刀具加工的内容划分工序。有些零件虽然能在一次安装中加工多个表面，但会导致程序太长。程序长度会受到系统内存容量、机床连续工作时间（一个零件在一个工作班内应该加工完毕）、查错和检索等的限制。因程序不宜太长，一道工序的内容也不宜太多。（3）以加工部位划分工序。对于加工内容很多的零件，按其结构特点将加工部位分成几个部分，如内形、外形、曲面或平面等。一般先加工平面、定位面，后加工孔；先加工简单的几何形状，再加工复杂的几何形状；先加工精度要求较低的部位，再加工精度要求较高的部位。（4）以粗、精加工划分工序。对于易发生变形的零件，为减小加工后的变形，一般先进行粗加工，后进行精加工，并将粗、精加工工序分开。（5）先主后次。即先加工主要表面，然后加工次要表面。（6）一次装夹进行多道加工工序时，则应考虑把对工件刚度削弱较小的工序安排在先，以减小加工变形。（7）先内形内腔加工，后外形加工。5．数控铣和加工中心的工步划分方法有哪些？（1）同一表面按粗加工、半精加工、精加工依次完成，或全部加工表面按先粗后精分开进行。（2）对于既有面又有孔的零件，可以采用“先面后孔”的原则划分工步。先铣面可提高孔的加工精度。因为铣削时切削力较大，工件易发生变形，而先铣面后镗孔，则可使其变形有一段时间恢复，减少由于变形引起的对孔的精度的影响。反之，如先镗孔后铣面，则铣削时极易在孔口产生飞边、毛刺，从而破坏孔的精度。（3）按所用刀具划分工步。某些机床工作台回转时间比换刀时间短，可采用刀具集中工步，以减少换刀次数，减少辅助时间，提高加工效率。（4）在一次安装中，尽可能完成所有能够加工的表面。6．影响切削用量的因素有哪些？（1）机床：机床刚性、最大转速、进给速度等；（2）刀具：刀具长度、刃长、刀具刃口、刀具材料、刀具齿数、刀具直径等；（3）工件：毛坯材质、热处理性能等；（4）装夹方式：（工件紧固程度）压板、台钳、托盘等；（5）冷却情况：油冷、气冷、水冷等。7．如何用Z轴设定器确定刀具的长度？（1）组装和调整加工中使用的各种刀具。（2）校准Z轴设定器，用校准棒压在Z轴设定器的上面，调整表盘使指针指向刻度0。（3）将Z轴设定器放在Z向零点的平面上（一般为零件平面）。（4）将一把刀具装入加工中心（或数控铣床）主轴。（5）Z向移动主轴，使刀尖与Z轴设定器接触，使Z轴设定器指针指向刻度0（或是指示灯亮），将该刀的刀号、长度、直径等参数输入系统（...
