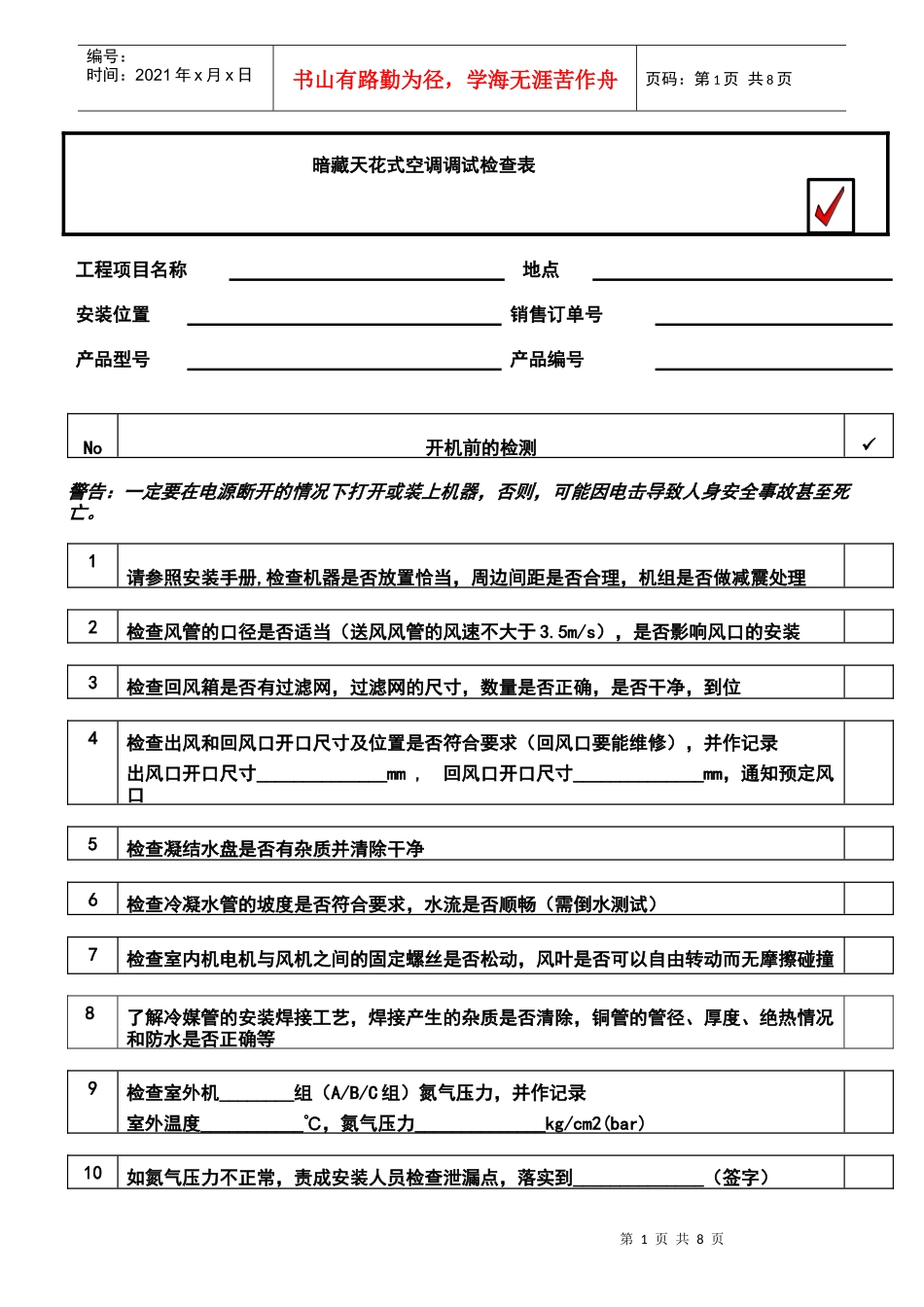

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页暗藏天花式空调调试检查表工程项目名称地点安装位置销售订单号产品型号产品编号No开机前的检测警告：一定要在电源断开的情况下打开或装上机器，否则，可能因电击导致人身安全事故甚至死亡。1请参照安装手册,检查机器是否放置恰当，周边间距是否合理，机组是否做减震处理2检查风管的口径是否适当（送风风管的风速不大于3.5m/s），是否影响风口的安装3检查回风箱是否有过滤网，过滤网的尺寸，数量是否正确，是否干净，到位4检查出风和回风口开口尺寸及位置是否符合要求（回风口要能维修），并作记录出风口开口尺寸______________mm,回风口开口尺寸______________mm，通知预定风口5检查凝结水盘是否有杂质并清除干净6检查冷凝水管的坡度是否符合要求，水流是否顺畅（需倒水测试）7检查室内机电机与风机之间的固定螺丝是否松动，风叶是否可以自由转动而无摩擦碰撞8了解冷媒管的安装焊接工艺，焊接产生的杂质是否清除，铜管的管径、厚度、绝热情况和防水是否正确等9检查室外机________组（A/B/C组）氮气压力，并作记录室外温度___________℃，氮气压力______________kg/cm2(bar)10如氮气压力不正常，责成安装人员检查泄漏点，落实到______________（签字）第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页11如氮气压力正常，缓慢放掉连接管和室内机的氮气，直至氮气放尽，从液管（如果有顶针阀）和气管的顶针阀接上真空泵同时从液管侧和气管侧抽真空12检查室内外机接线是否符合机器的接线图，电线线径是否合适，连接线接线端子是否紧固13检查室内外机的供电电源线线径，断路/空气开关型号_________等空调配电设施是否合理14检查预埋的温控器接线盒是否美观与灯开关盒协调一致，是否符合规范15安装温控器并检查温控器接线是否正确，位置是否合适并将温控器置于OFF位置16对温控器套上保护袋，防止装潢损坏或污染温控器17抽真空时间约25-30分钟，检查真空泵的排气口应无排气（用手堵住排气口3分钟应无气体排出，且真空泵的油及出口处也应无气泡冒出）18用内六角扳手开启液体管维修阀2－3秒后迅速关闭，看真空泵是否有气体冒出，如有气体冒出，说明加液管与维修阀和真空泵的连接畅通不存在堵死，再抽5分钟19如果真空泵始终有气体冒出，检查真空泵的密封或检查泄漏，必须查明原因方能进行下一步20关闭加液管所联的手动阀门（维修工具），接上冷媒钢瓶（此时冷媒钢瓶放置在电子称上），稍微开启钢瓶阀门，拧松与钢瓶连接的加液管的另一侧螺纹，放掉加液管内的空气，记录电子称的读数。电子称初始读数______________克21计算冷媒加液量，对工厂已充注冷媒的空调，｛实际的管长__________－5米（工厂充注冷媒已含5米管长的冷媒）｝×__________克/米＝冷媒补充量__________克对于未知冷媒充注量的机组型号请参考机组铭牌，并以少量充注作运转测试记录最终充注量22计算电子称的最终读数＝电子称初始读数_________克－冷媒补充量_________克＝_________克23打开冷媒钢瓶阀门和加液管手动阀门，并观察电子称的读数，当电子称读数接近计算的最终读数时，关小加液管手动阀门，当电子称读数达到最终读数时关闭加液管阀门，并记录真正的加液量。实际的冷媒补充量_____________克24接上室外机电源线及插头，但不要上电25用万用表电阻档测量电源插头的L、N和E（接地）三者之间的电阻作为判断电源是否短调试编号：调试编号：第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页路的依据，并作记录单相电L与N______，L与E______，N与E______如是三相电，则测量电阻A与B______，B与C______，A与C______A与N______，B与N______，C与N______以及A、B、C对地之间的电阻A与E______，B与E______，C与E______26测量插座电源电压并作记录，单相电L与N______V，三相电A与B______V，B与C______V，A与C______V，A与N______V，B与N______V，C与N______V出现的问题和建议第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无...
