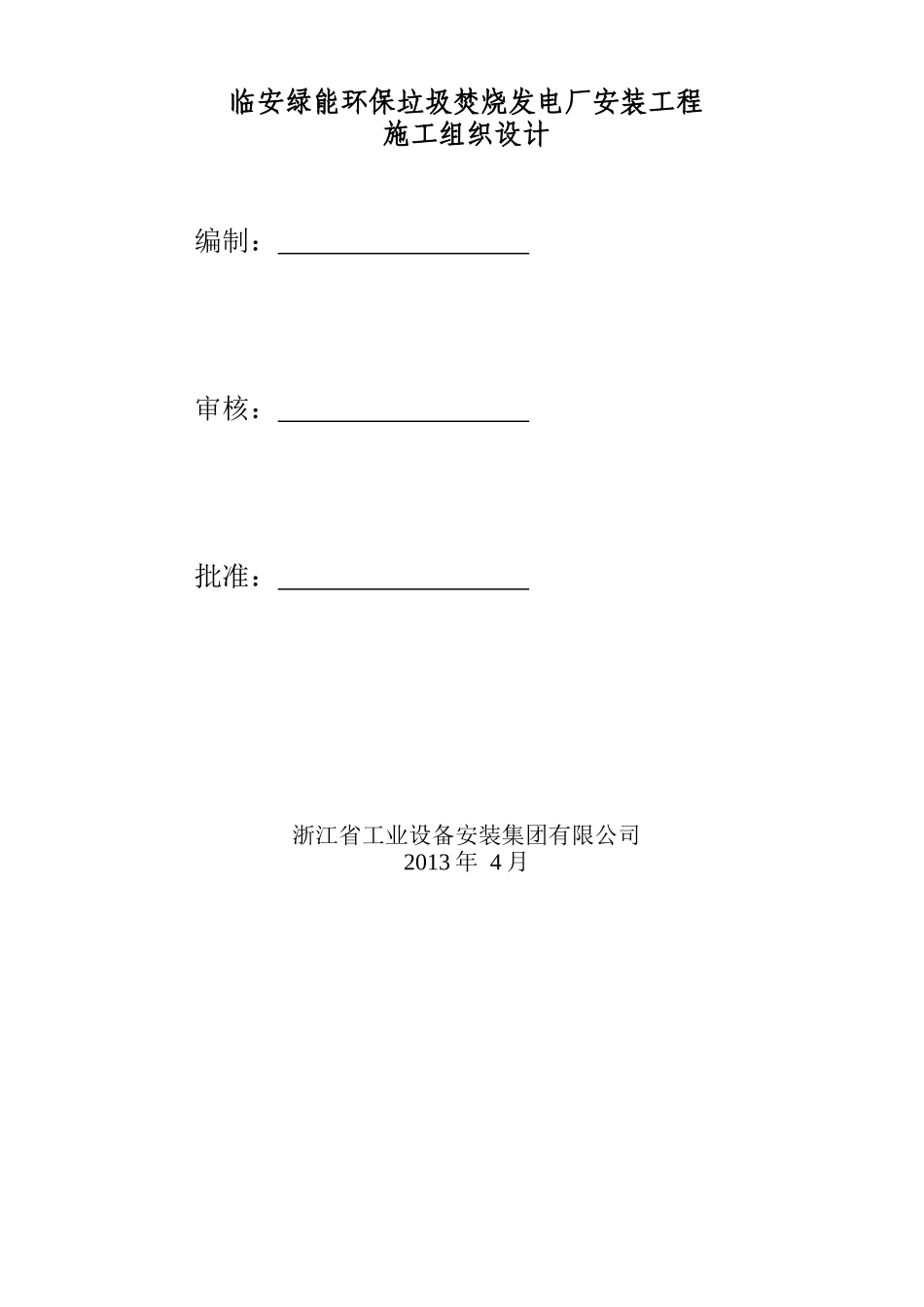

表A.3施工组织设计报审表工程名称:临安绿能环保垃圾焚烧发电项目编号:A.3-ZALA-04致:南京苏安建设监理咨询有限公司临安项目监理机构我方已根据承包合同的有关规定完成了临安绿能环保垃圾焚烧发电项目机电安装工程施工组织设计的编制,并经过我单位技术总工审查批准,请予以审查。附:《机电安装工程施工组织设计》承包单位(章):项目经理:日期:专业监理工程师审查意见:专业监理工程师:日期:总监理工程师审核意见:项目监理机构:(章)总监理工程师:日期:建设单位审批意见:建设单位:(章)专业工程师:项目代表:日期:本表一式三份,由承包单位填报,建设单位、项目监理机构、承包单位各一份临安绿能环保垃圾焚烧发电厂安装工程施工组织设计编制:审核:批准:浙江省工业设备安装集团有限公司2013年4月第页共三十页目录第一章、编制依据第二章、工程概况第三章、施工部署第四章、工程质量控制及保证措施第五章、安全施工及保证措施第六章、本工程所执行的施工及验收标准第七章、主要施工方案第八章、机电安装工程厂区平面布置图第页共三十页第一页共三十页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第一页共三十页第一章编制依据1、国家颁发的有关规范、规程和标准2、施工合同:《临安绿能环保垃圾焚烧发电项目机电安装工程承包合同》3、设计图纸:重庆钢铁集团设计院的设计图纸及各厂家提供的图纸4、本公司发布的质量体系文件及相关的技术管理标准5、临安垃圾焚烧发电项目工程现场勘察第二章工程概况1、工程名称:临安绿能环保垃圾焚烧发电项目机电安装工程2、业主单位:临安绿能环保垃圾焚烧发电有限公司3、设计单位:重庆钢铁集团设计院4、工程地点:临安市锦南街道上畔村南面5、监理单位:南京苏安建设监理咨询有限公司6、工程质量:合格工程7、设备环境简介:垃圾焚烧炉型:SLP3C二段往复式机械炉排焚烧炉,由逆推段和顺推段组成。余热锅炉型号:SLC225-4.0/400单锅筒自然循环水管锅炉。1、环境条件垃圾焚烧装置和余热锅炉布置方式:室内布置。地震设防烈度:7度场地类别:II类2.设备使用条件2.1主燃料:城市生活垃圾(设计点的低位热值的6280kJ/kg)2.2辅助燃料:0#柴油2.3锅炉给水品质:除盐水参见《火力发电厂机组及蒸汽动力设备水汽质量》(GB/12145-1999)2.4噪音标准厂房(噪音源1m处)‹85db(A)厂界(噪音源50m处)白天‹65db(A)夜间‹50db(A)2.5运行方式:每天24小时连续运行第二页共三十页第一页共三十页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第二页共三十页2.6供电条件:电压为了220V∕380V交流三相四线制,电源频率50HZ。3..垃圾数据3.1适用垃圾低位热值范围:最高工况:7500kJ/kg设计工况:6200kJ/kg最低工况:4186kJ/kg8、余热锅炉、垃圾焚烧装置及辅助设备的描述1.垃圾焚烧装置二段往复式垃圾焚烧炉分为逆推段和顺推段两个燃烧区域,其主要流程为:抓斗将垃圾从垃圾坑送入落料槽,在给料机的推送下进入炉膛落在倾斜的逆推炉排上,垃圾在床面上不断翻滚、搅拌,完成干燥、着火和燃烧过程,随后在逆推炉排的末端经过料层调节装置和一段落差掉入倾斜的顺推炉排床面上继续燃尽,最后灰渣经出渣井、出渣机排出炉外。以下是对各部件的描述:1.1落料槽落料槽将抓斗投入的垃圾暂时储存,再送入焚烧炉内燃烧。落料槽主要由六大件组成,包括落料槽上部前壁、落料槽上部后壁、落料槽上部侧壁2件(分左右件)、落料槽中间部及水夹套、破桥装置等。其中落料槽的上部前壁和侧壁采用的钢板材质为16Mn的钢板以保证落料槽和水夹套的耐磨性。落料槽中间部装有液压挡板门,在焚烧炉启停时及紧急状态下需关闭时用。落料槽采用水冷方式,可避免垃圾受热自燃。设垃圾破桥装置可有效解决运行中发生的垃圾搭桥现象。1.2给料平台给料平台主要由给料平台支架、滑动平台、料斗后罩、小滑靴、推料器油缸、连杆机构等部件组成。滑动平台将从落料槽下来的垃圾推入炉膛,落入逆推炉排的床面上。滑动平台采用10mm厚的16Mn钢板组件,给料平台推料器液压缸的行程分两组,一组900mm行程用于焚烧炉启动及停炉时的推料,另一组为正常运行条件...
