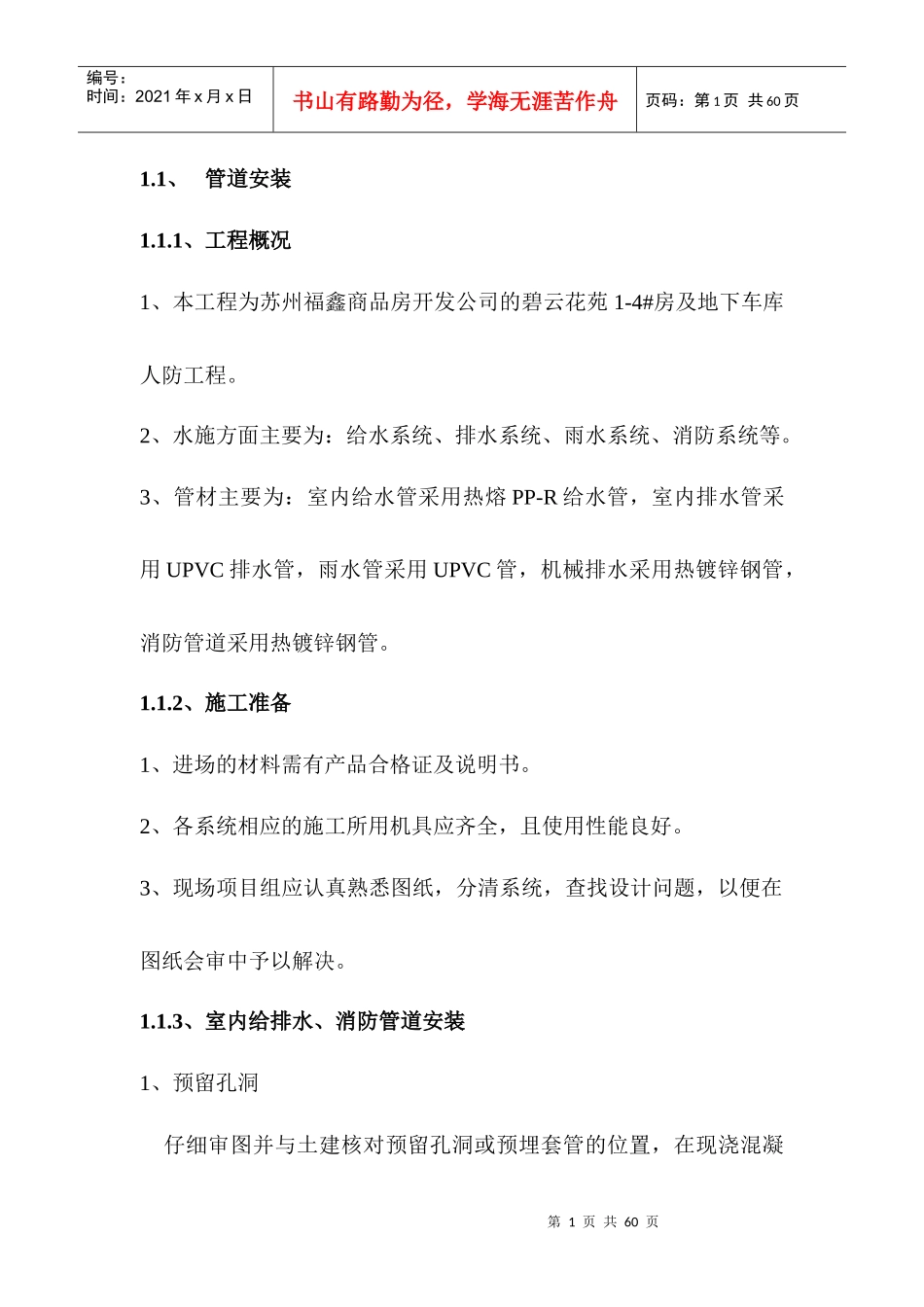

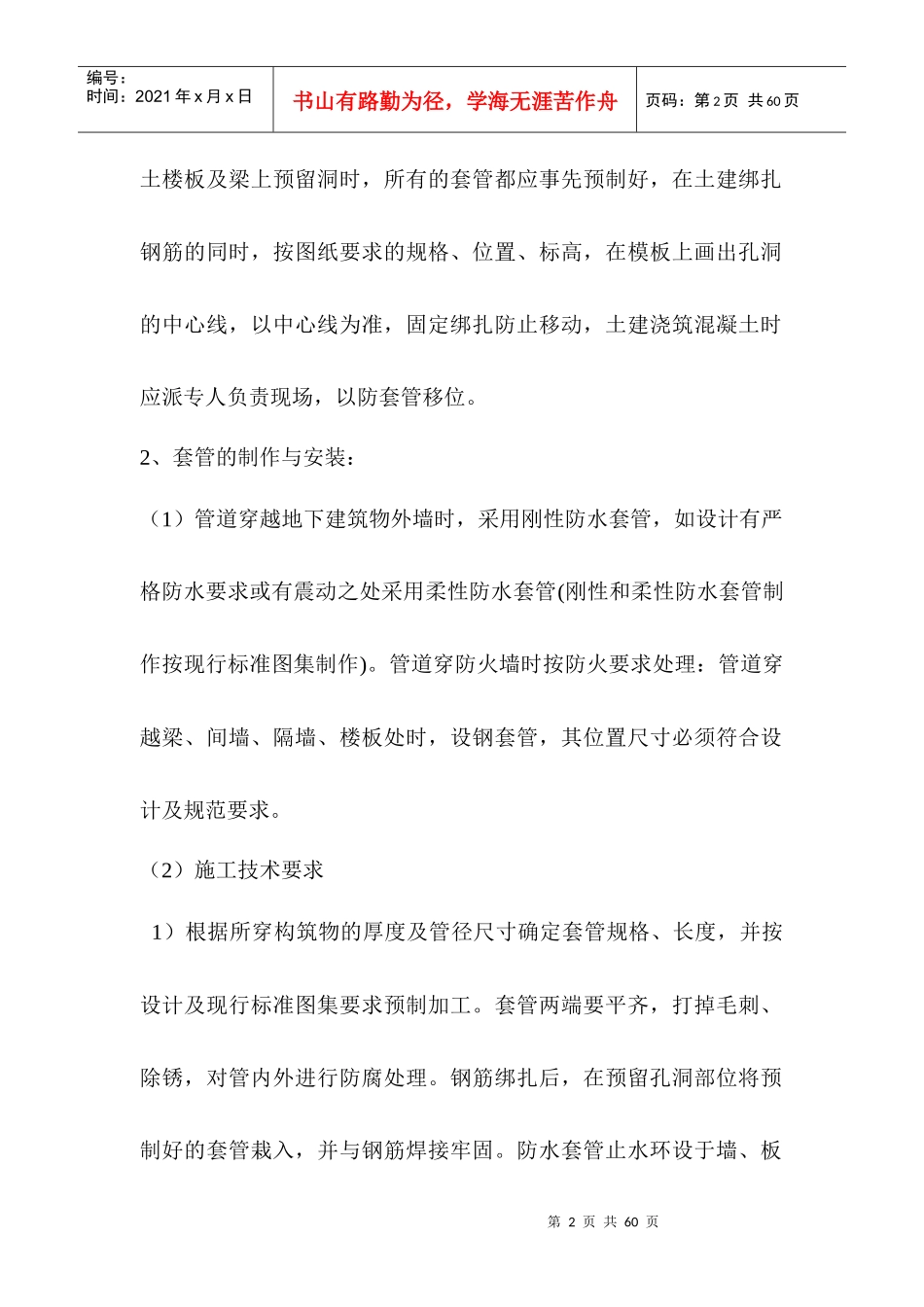

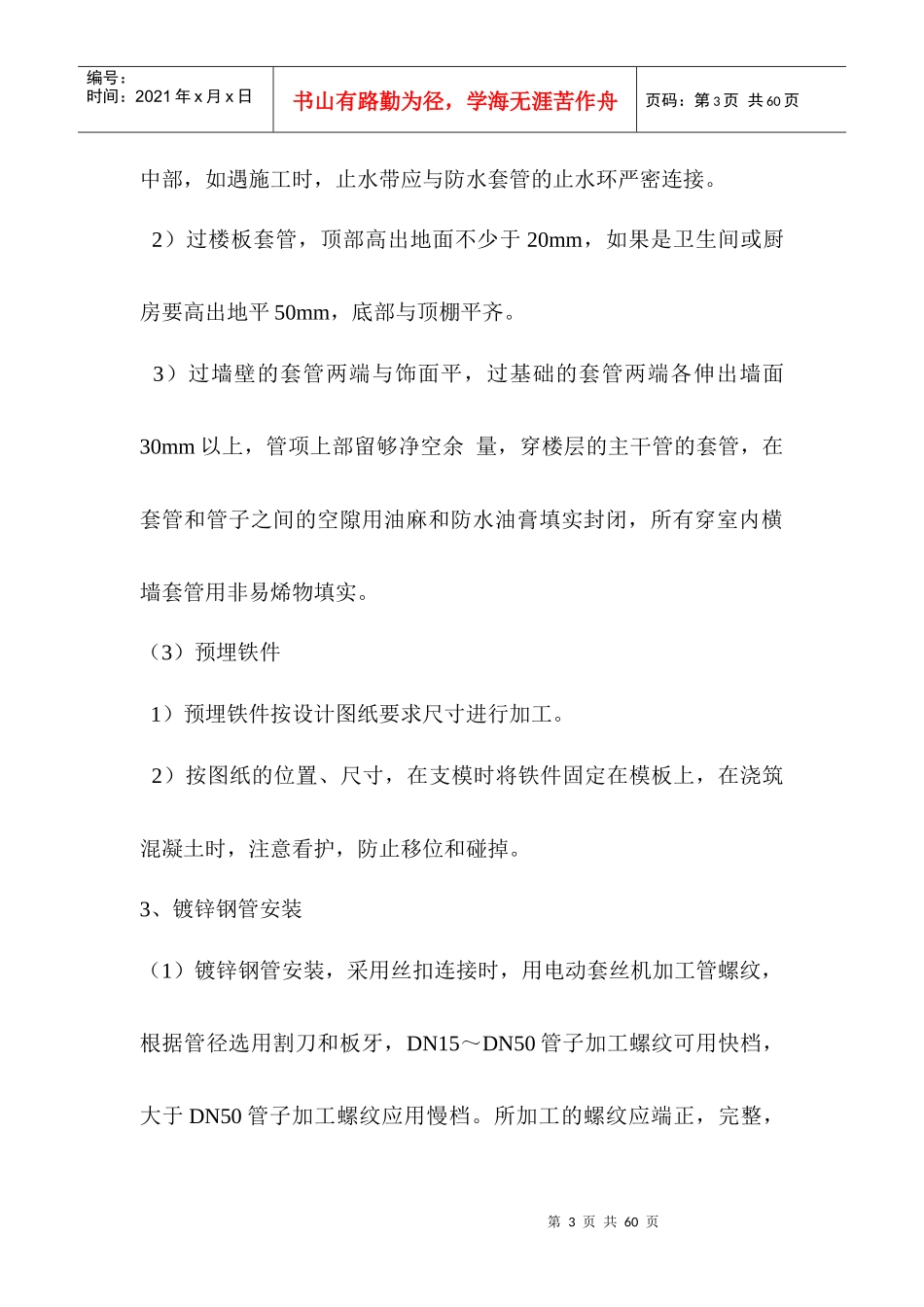

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页1.1、管道安装1.1.1、工程概况1、本工程为苏州福鑫商品房开发公司的碧云花苑1-4#房及地下车库人防工程。2、水施方面主要为：给水系统、排水系统、雨水系统、消防系统等。3、管材主要为：室内给水管采用热熔PP-R给水管，室内排水管采用UPVC排水管，雨水管采用UPVC管，机械排水采用热镀锌钢管，消防管道采用热镀锌钢管。1.1.2、施工准备1、进场的材料需有产品合格证及说明书。2、各系统相应的施工所用机具应齐全，且使用性能良好。3、现场项目组应认真熟悉图纸，分清系统，查找设计问题，以便在图纸会审中予以解决。1.1.3、室内给排水、消防管道安装1、预留孔洞仔细审图并与土建核对预留孔洞或预埋套管的位置，在现浇混凝第2页共60页第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页土楼板及梁上预留洞时，所有的套管都应事先预制好，在土建绑扎钢筋的同时，按图纸要求的规格、位置、标高，在模板上画出孔洞的中心线，以中心线为准，固定绑扎防止移动，土建浇筑混凝土时应派专人负责现场，以防套管移位。2、套管的制作与安装：（1）管道穿越地下建筑物外墙时，采用刚性防水套管，如设计有严格防水要求或有震动之处采用柔性防水套管(刚性和柔性防水套管制作按现行标准图集制作)。管道穿防火墙时按防火要求处理：管道穿越梁、间墙、隔墙、楼板处时，设钢套管，其位置尺寸必须符合设计及规范要求。（2）施工技术要求1）根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，并按设计及现行标准图集要求预制加工。套管两端要平齐，打掉毛刺、除锈，对管内外进行防腐处理。钢筋绑扎后，在预留孔洞部位将预制好的套管栽入，并与钢筋焊接牢固。防水套管止水环设于墙、板第3页共60页第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页中部，如遇施工时，止水带应与防水套管的止水环严密连接。2）过楼板套管，顶部高出地面不少于20mm，如果是卫生间或厨房要高出地平50mm，底部与顶棚平齐。3）过墙壁的套管两端与饰面平，过基础的套管两端各伸出墙面30mm以上，管项上部留够净空余量，穿楼层的主干管的套管，在套管和管子之间的空隙用油麻和防水油膏填实封闭，所有穿室内横墙套管用非易烯物填实。（3）预埋铁件1）预埋铁件按设计图纸要求尺寸进行加工。2）按图纸的位置、尺寸，在支模时将铁件固定在模板上，在浇筑混凝土时，注意看护，防止移位和碰掉。3、镀锌钢管安装（1）镀锌钢管安装，采用丝扣连接时，用电动套丝机加工管螺纹，根据管径选用割刀和板牙，DN15～DN50管子加工螺纹可用快档，大于DN50管子加工螺纹应用慢档。所加工的螺纹应端正，完整，第4页共60页第3页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共60页光滑，不应有毛刺及乱丝，管螺纹加工应规整，如有断丝或缺丝，不得大于螺纹全扣数的10％。（2）螺纹连接时填料采用细麻丝加厚白漆，应均匀附着在管道的螺纹部分。填料不得进入管内，连接完毕后应将螺纹外部的填料消除干净。（3）管网安装前应清除管子内部杂物，安装时应随时清除已安装管道内部的杂物。（4）管子宜采用机械切割，切割面不得有飞边、毛刺。（5）管道法兰连接时，衬垫不得突入管内，其外园到法兰螺栓孔为宜，法兰中间不得斜放置斜面垫或几个衬垫，连接螺栓突出螺母的长度不宜大于螺栓直径的1/2。（6）管道变径时应采用异径接头，在管道弯头处不得使用补心，公称直径大于DN50的管道不得使用活接头。（7）管道应固定牢固，管道支架、吊架、防晃支架型式如下：主管道（管径大于DN50）采用角钢龙门防晃吊架，当管道改变方向时，第5页共60页第4页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共60页应增设防晃支架，支管用单根角铁吊架，支吊架间距应符合规范要求。（8）管道穿越外墙时，设置柔性防水套管，穿越伸缩缝、变形缝设不锈钢波纹管。（9）管道横向安装宜设0.002-0.005的坡度，坡向排水管，配水干管、配水管应做红色或红色环圈标志，...
