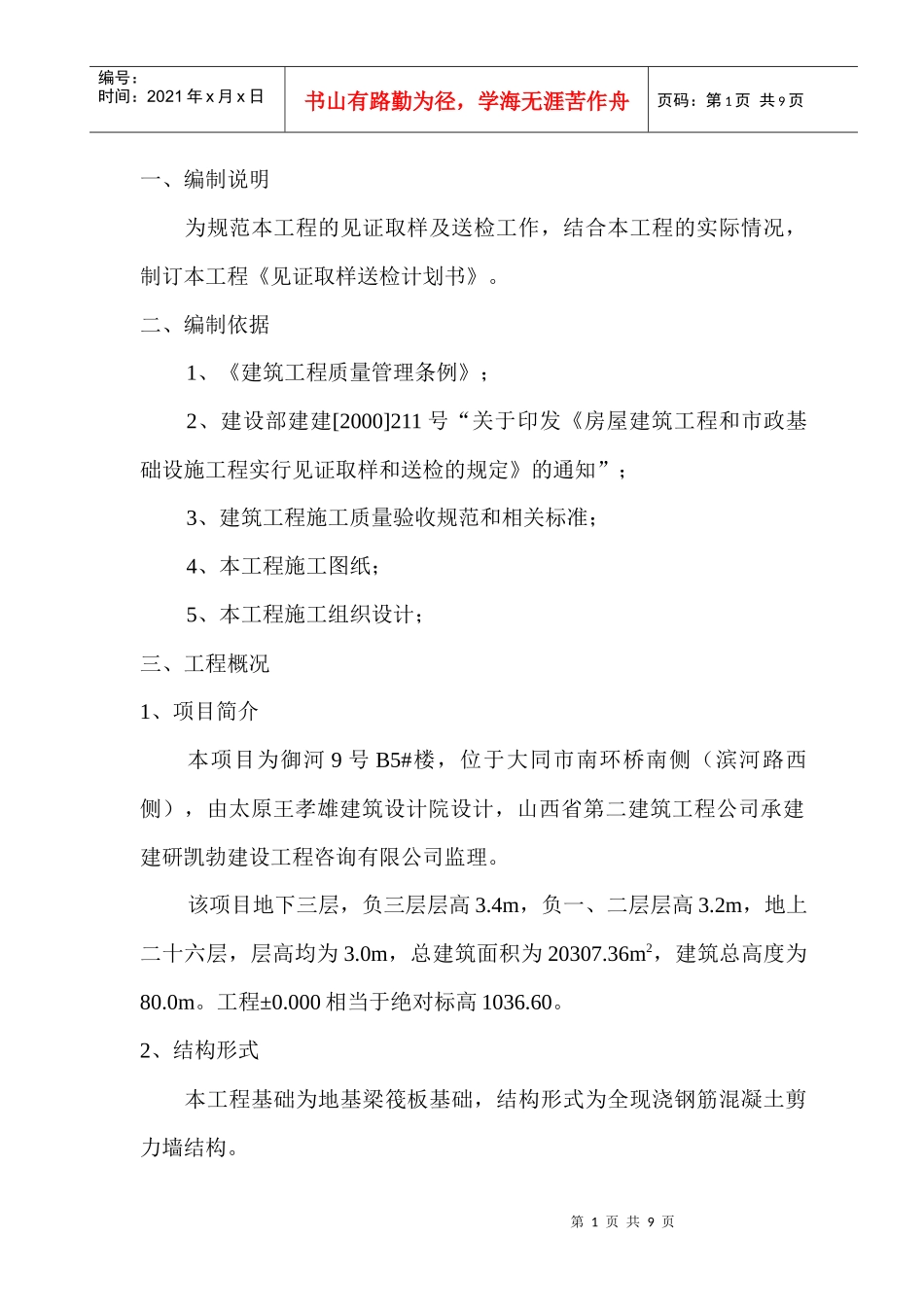

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页一、编制说明为规范本工程的见证取样及送检工作，结合本工程的实际情况，制订本工程《见证取样送检计划书》。二、编制依据1、《建筑工程质量管理条例》；2、建设部建建[2000]211号“关于印发《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》的通知”；3、建筑工程施工质量验收规范和相关标准；4、本工程施工图纸；5、本工程施工组织设计；三、工程概况1、项目简介本项目为御河9号B5#楼，位于大同市南环桥南侧（滨河路西侧），由太原王孝雄建筑设计院设计，山西省第二建筑工程公司承建建研凯勃建设工程咨询有限公司监理。该项目地下三层，负三层层高3.4m，负一、二层层高3.2m，地上二十六层，层高均为3.0m，总建筑面积为20307.36m2，建筑总高度为80.0m。工程±0.000相当于绝对标高1036.60。2、结构形式本工程基础为地基梁筏板基础，结构形式为全现浇钢筋混凝土剪力墙结构。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页3、各项设计等级本工程为一类高层建筑，地上地下耐火等级均为一级，地下防水等级为Ⅰ级，屋面防水等级为Ⅱ级，建筑的抗震设防分类为丙类；场地地震基本烈度为7度，抗震设防烈度为7度，设计基本地震加速度为0.15g。4、有关设计说明（1）混凝土强度等级表部位强度等级部位强度等级基础垫层C156层至13层墙、柱C35梁、板C30基础筏板C4014层至20层C30负2、负3层墙、柱C4521层墙、柱C25梁、板C30梁、板C30负1层至5层墙、柱C4022层至顶C25梁、板C30说明：基础及地下室外墙采用防水混凝土，抗渗等级为P6。（2）建筑用钢筋本工程钢筋采用HPB300（φ）级钢筋，HRB335（）级钢筋，HRB400（）级钢筋。（3）墙体材料和砌筑砂浆（加气砼墙体厚度同相应的砼墙体厚度）构件部位砖、砌块强度等级砂浆强度等级备注楼面轻质隔墙板≤0.8KN/加气混凝土砌块M5混合砂浆r≤8KN/注：隔墙板为100mm厚陶粒板砌体施工质量控制等级为B级第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页（4）屋面防水卷材本工程屋面防水卷材采用卷材防水四、见证取样送检计划内容1、应进行见证取样和送检的项目（1）用于承重结构的混凝土试块（2）用于承重墙体的砌筑砂浆试块（3）用于承重结构的钢筋和连接接头试件（4）用于承重墙壁的砖和混凝土小型砌块（5）用于拌制混凝土和砂浆的水泥（6）地下、浴厕、屋面使用的防水材料（7）用于结构实体检验的同条件养护混凝土试块（8）合同约定应进行见证检验的项目（9）国家规定必须进行见证取样和送检的其他试块、试件和材料（10）对材料质量发生争议需要进行仲裁时可采取见证取样说明：涉及结构安全的试块、试件和材料见证取样和送检的比例不得低于有关标准中规定的限样数量的30%。2、本工程见证取样部位及数量计划（1）混凝土抗渗试块见证取样送检计划序号工程部位抗渗等级取样规则取样数量取样方法备注基础筏板P61、同一砼强度等级、抗渗等级同一配合比生产工艺2随机取样第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页基本相同，每单位工程不得少于两组（6块/组）；2、连续浇筑砼每500应留置一组，且每项工程不少于两组；3、留置抗渗试件的同时需留置抗压试块。负3层外墙P62随机取样负2层外墙P62随机取样负1层外墙P62随机取样（2）混凝土标养试块见证取样送检计划表序号工程部位强度等级取样规则见证取样数量取样方法备注01桩基由桩基单位负责提供02基础垫层C151、每拌制100盘且不超过100的同配合比的砼取样不得少于一次。2、每工作班拌制的同一配合比的砼不足100盘时取样不少于一次。3、当一次连续浇筑超过1000时，同一配合比砼200取样不少于一次。4、每一楼层同一配合比的砼取样不少于一次。5、冬期施工还应留置转常1组/100随机取样03基础筏板C401组/100随机取样04负2、负3层墙、柱C451组/100随机取样05负2、负3层梁、板C301组/100随机取样06负1层至5层墙、柱C401组/100随机取样07负1层至5...
