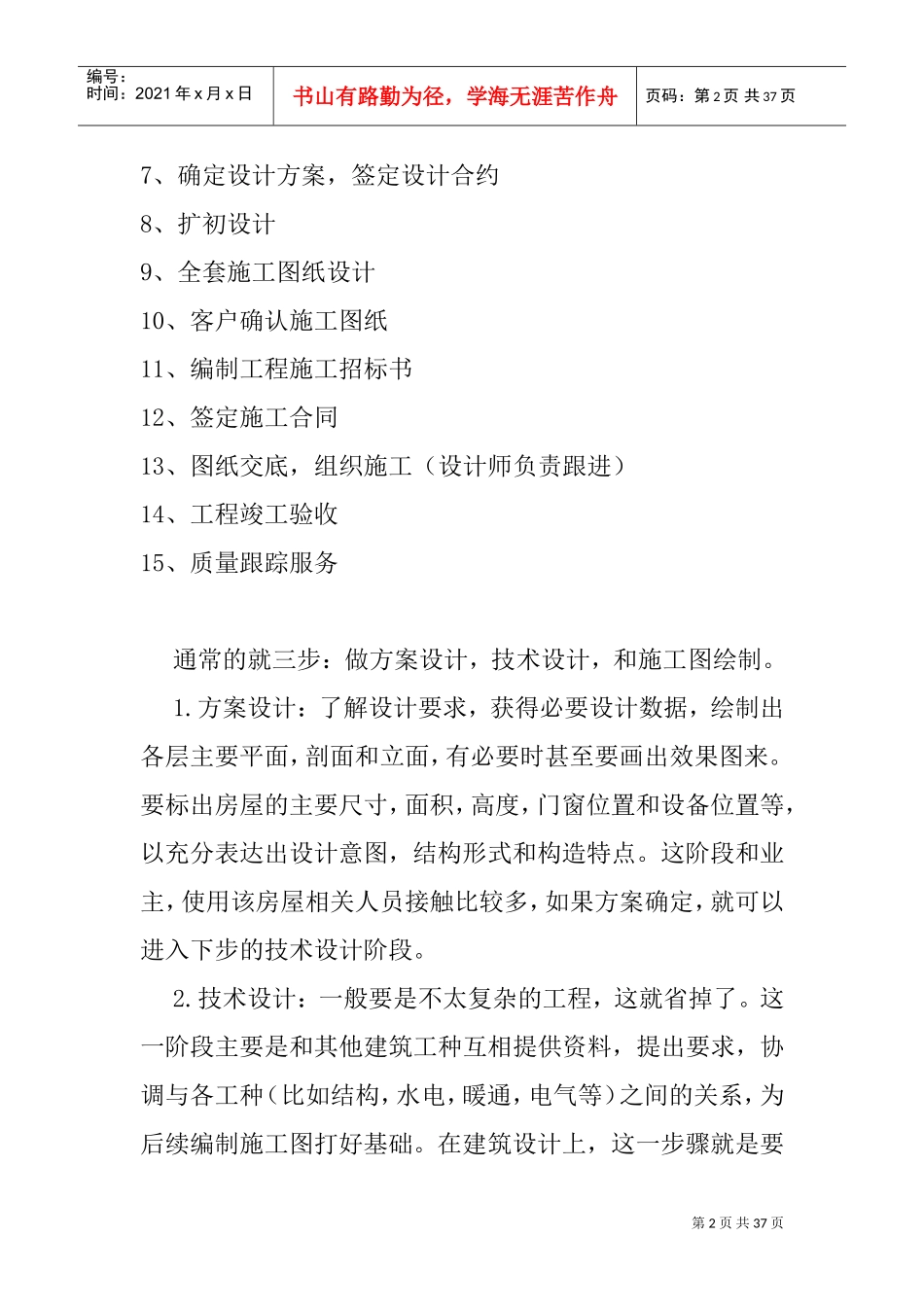

第1页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共37页智能化工程公司设计、施工流程2016-06-12一、设计阶段流程1、设计招标(方案设计)2、初步设计(技术设计)及概算3、施工图绘制4、图纸交底及会审5、工程联系单6、竣工验收二、建筑设计业务流程1、设计咨询与沟通2、确定设计意向(签定委托设计协议)3、实地勘测4、初步方案设计与规划5、编制初步工程施工估算6、方案沟通与修正(结合估算)第2页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共37页7、确定设计方案,签定设计合约8、扩初设计9、全套施工图纸设计10、客户确认施工图纸11、编制工程施工招标书12、签定施工合同13、图纸交底,组织施工(设计师负责跟进)14、工程竣工验收15、质量跟踪服务通常的就三步:做方案设计,技术设计,和施工图绘制。1.方案设计:了解设计要求,获得必要设计数据,绘制出各层主要平面,剖面和立面,有必要时甚至要画出效果图来。要标出房屋的主要尺寸,面积,高度,门窗位置和设备位置等,以充分表达出设计意图,结构形式和构造特点。这阶段和业主,使用该房屋相关人员接触比较多,如果方案确定,就可以进入下步的技术设计阶段。2.技术设计:一般要是不太复杂的工程,这就省掉了。这一阶段主要是和其他建筑工种互相提供资料,提出要求,协调与各工种(比如结构,水电,暖通,电气等)之间的关系,为后续编制施工图打好基础。在建筑设计上,这一步骤就是要第3页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共37页求建筑工种标明与其他技术工种有关的详细尺寸,并编制建筑部分的技术说明。3.施工图绘制:这是建筑设计中,劳动量最大,也是完成成果的最后一步,主要功能就是绘制出满足施工要求的施工图纸,确定全部工程尺寸,用料,造型。在建筑设计上就是要完成建筑施工图的全套图纸。最后建筑施工图完成后,审核,盖注册建筑师章,设计院出图章,设计人员审核人员等相关人员签字,并配合其他结构施工图,水电施工图,电气施工图等,这套图纸就可以出图了,这份建筑图就具有法律效力,相关人员就要为这设计的房屋承担相应责任。三、弱电工程施工流程和规范(一)、施工流程施工过程可分为四个阶段:即施工准备、施工阶段、调试开通和竣工验收阶段。结合本公司的实际情况,制定本流程。一.施工准备1.学习掌握相关的规范和标准严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。本项目应遵守的规定主要有:第4页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共37页²《智能建筑设计标准》(GB/T50314-2006)²《综合布线系统工程设计规范》(GB50311-2007)²《综合布线系统工程验收规范》(GB50312-2007)²《建筑与建筑群综合布线工程系统设计规范》(GB/T50311-2000)²《有线电视广播技术规范》(GY/T106-1999)GYT广播电影电视标准²《有线电视系统工程技术规范》(GB50200-94)²《有线电视网络工程施工及验收规范》(GY5073-2005)²《有线数字电视系统技术要求和测量方法》(GYT221-2006)²《会议电视系统工程设计规范》(YD5032-2005)YD通信行业标准²《会议电视系统工程验收规范》(YD5033-2004)²《安全防范工程技术规范》(GB50348-2004)²《视频安防监控系统工程设计规范》(GB50395-2007)²《入侵报警系统工程设计规范》(GB50394-2007)²《入侵报警系统技术要求》(GA/T368—2001)²《出入口控制系统工程设计规范》(GB50396-2007)²《建筑物电子信息系统防雷技术规范》(GB50343-2004)第5页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共37页²《电子信息系统机房施工及验收规范》(GB50462-2008)²《电子计算机房设计规范》(GB50174-2008)²《智能建筑工程验收规范》(GB50339-2003)²《建筑电气工程施工质量验收规范》(GB50303-2002)²《民用建筑电气设计规范》(JGJ16-2008)²《民用建筑设计通则》(GB50352-2005)²《最新工程建设国家标准与工程建设强...
