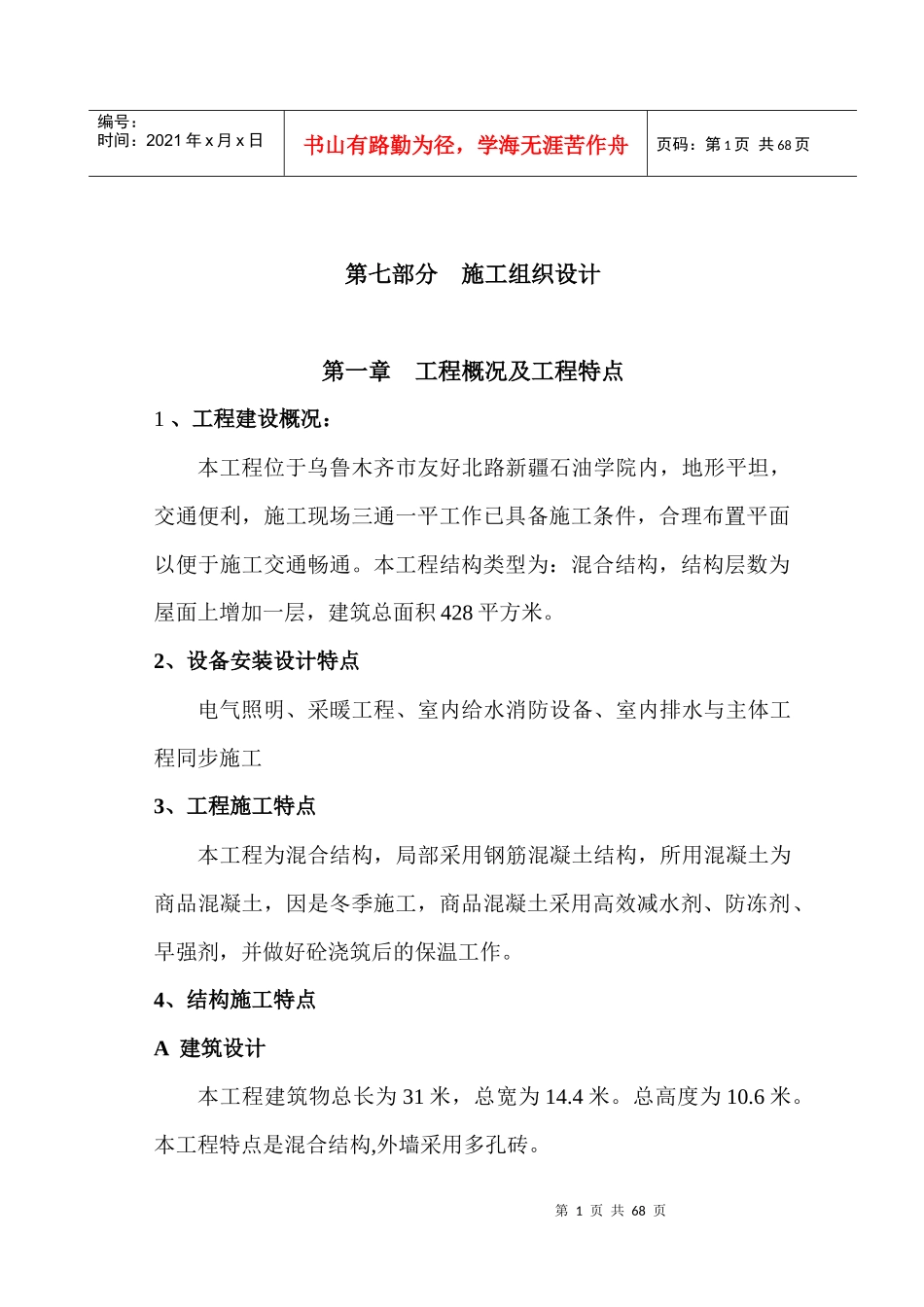

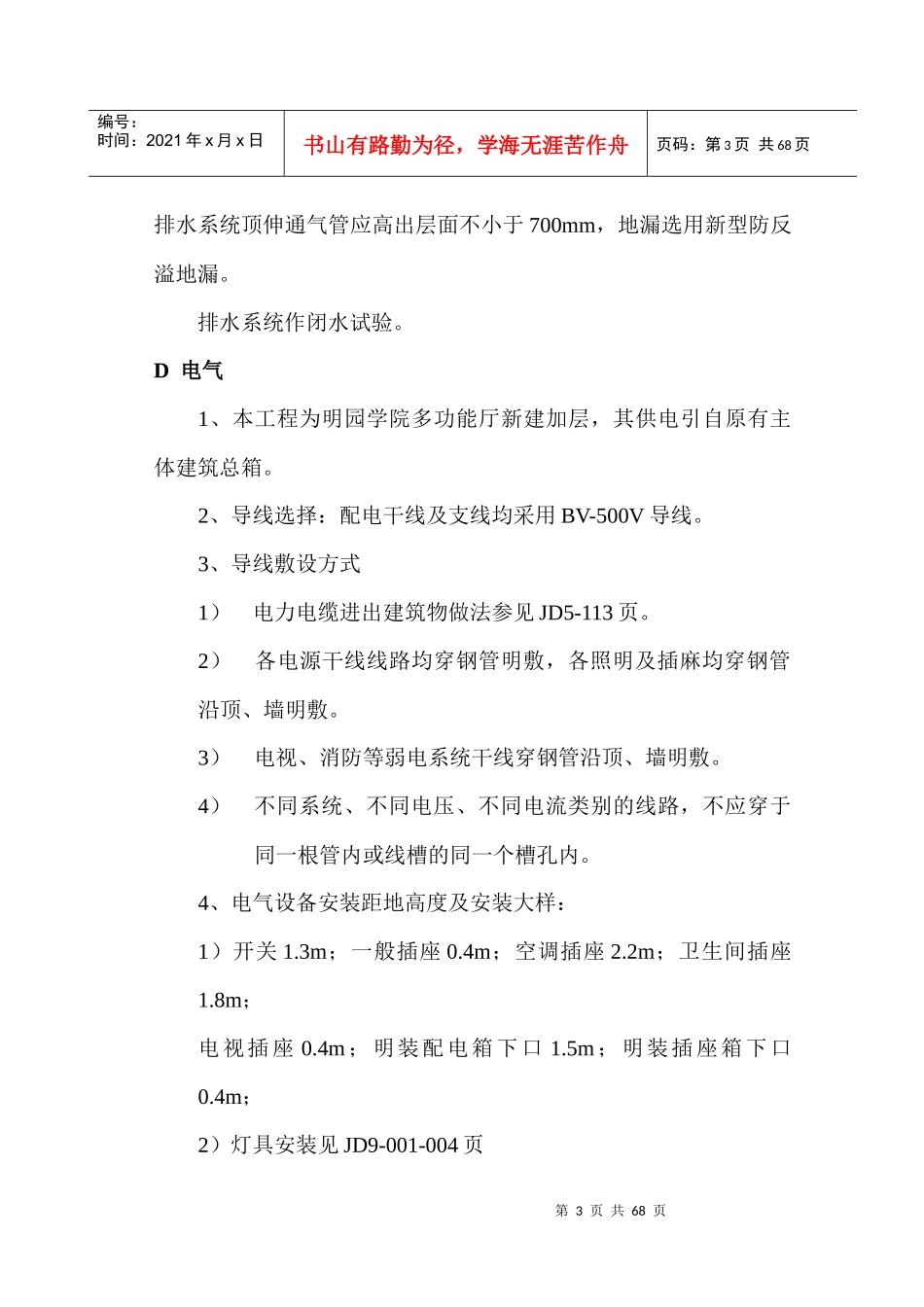

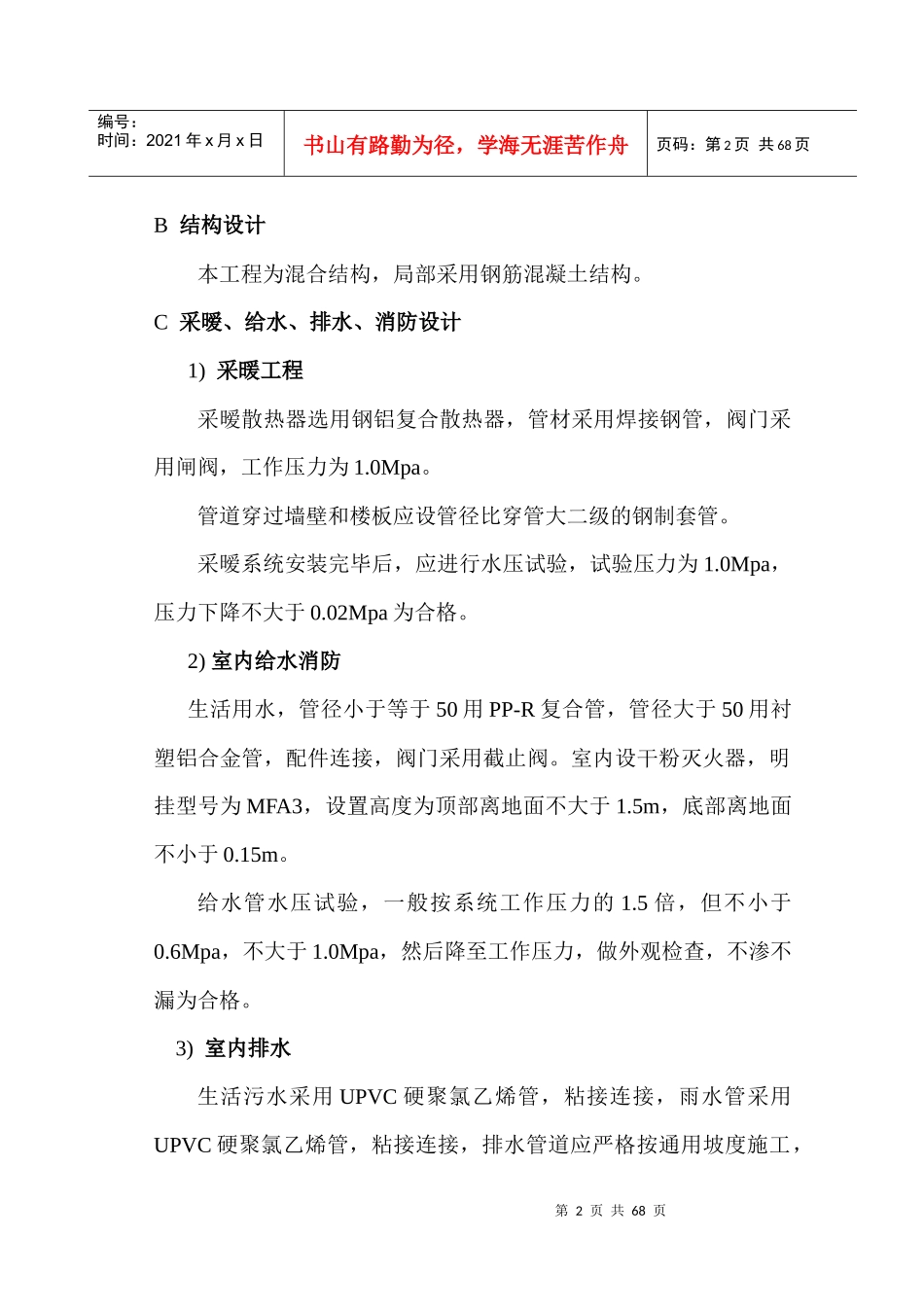

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页第七部分施工组织设计第一章工程概况及工程特点1、工程建设概况：本工程位于乌鲁木齐市友好北路新疆石油学院内，地形平坦，交通便利，施工现场三通一平工作已具备施工条件，合理布置平面以便于施工交通畅通。本工程结构类型为：混合结构，结构层数为屋面上增加一层，建筑总面积428平方米。2、设备安装设计特点电气照明、采暖工程、室内给水消防设备、室内排水与主体工程同步施工3、工程施工特点本工程为混合结构，局部采用钢筋混凝土结构，所用混凝土为商品混凝土，因是冬季施工，商品混凝土采用高效减水剂、防冻剂、早强剂，并做好砼浇筑后的保温工作。4、结构施工特点A建筑设计本工程建筑物总长为31米，总宽为14.4米。总高度为10.6米。本工程特点是混合结构,外墙采用多孔砖。第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页B结构设计本工程为混合结构，局部采用钢筋混凝土结构。C采暧、给水、排水、消防设计1)采暖工程采暧散热器选用钢铝复合散热器，管材采用焊接钢管，阀门采用闸阀，工作压力为1.0Mpa。管道穿过墙壁和楼板应设管径比穿管大二级的钢制套管。采暧系统安装完毕后，应进行水压试验，试验压力为1.0Mpa，压力下降不大于0.02Mpa为合格。2)室内给水消防生活用水，管径小于等于50用PP-R复合管，管径大于50用衬塑铝合金管，配件连接，阀门采用截止阀。室内设干粉灭火器，明挂型号为MFA3，设置高度为顶部离地面不大于1.5m，底部离地面不小于0.15m。给水管水压试验，一般按系统工作压力的1.5倍，但不小于0.6Mpa，不大于1.0Mpa，然后降至工作压力，做外观检查，不渗不漏为合格。3)室内排水生活污水采用UPVC硬聚氯乙烯管，粘接连接，雨水管采用UPVC硬聚氯乙烯管，粘接连接，排水管道应严格按通用坡度施工，第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页排水系统顶伸通气管应高出层面不小于700mm，地漏选用新型防反溢地漏。排水系统作闭水试验。D电气1、本工程为明园学院多功能厅新建加层，其供电引自原有主体建筑总箱。2、导线选择：配电干线及支线均采用BV-500V导线。3、导线敷设方式1）电力电缆进出建筑物做法参见JD5-113页。2）各电源干线线路均穿钢管明敷，各照明及插麻均穿钢管沿顶、墙明敷。3）电视、消防等弱电系统干线穿钢管沿顶、墙明敷。4）不同系统、不同电压、不同电流类别的线路，不应穿于同一根管内或线槽的同一个槽孔内。4、电气设备安装距地高度及安装大样：1）开关1.3m；一般插座0.4m；空调插座2.2m；卫生间插座1.8m；电视插座0.4m；明装配电箱下口1.5m；明装插座箱下口0.4m；2）灯具安装见JD9-001-004页第4页共68页第3页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页开关、插座安装见JD8-108页明装配电箱安装见02D3-42~45页等电位联结安装见02D12-501-2图集暗配管线遇建筑伸缩沉降缝见JD6-420页。5、接地及安装本工程采用TN-C-S保护接地系统，所有配电箱内PE、N接地端子均分开设置。所有卫生间均进行局部等电位联结做法见02D12-5-03页，装置详图中注。6、弱电部分电视、消防均接自原主体建筑主系统。7、其它：1）管线过墙过楼板应采用同等阻燃材料堵塞严实。2）由于管线种类较多，施工时应加强联系并与土建密切配合埋管，注意和水管等管道的相对位置，尽量减少管线叠交和避免错、漏、碰、缺。3）施工中应严格遵守国家现行各项施工及验收规范，未经设计单位许可不得任意修改设计。4）施工前应预先定制配电箱，尺寸以厂家实际为准，以便于在施工中箱壳安放和与上下管线的连接。5、建设地点特征第5页共68页第4页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共68页本工程建设地点位于新疆石油学院内,对本工程施工用电、用水极其方便，由原建筑物中引出即可至施工现场。因现有施工现场平面大，有利材料堆放有序，对于施工现场平面布置极为便利，有助于工程顺利进行。第二章施工准备工作计划1技术准备1...
