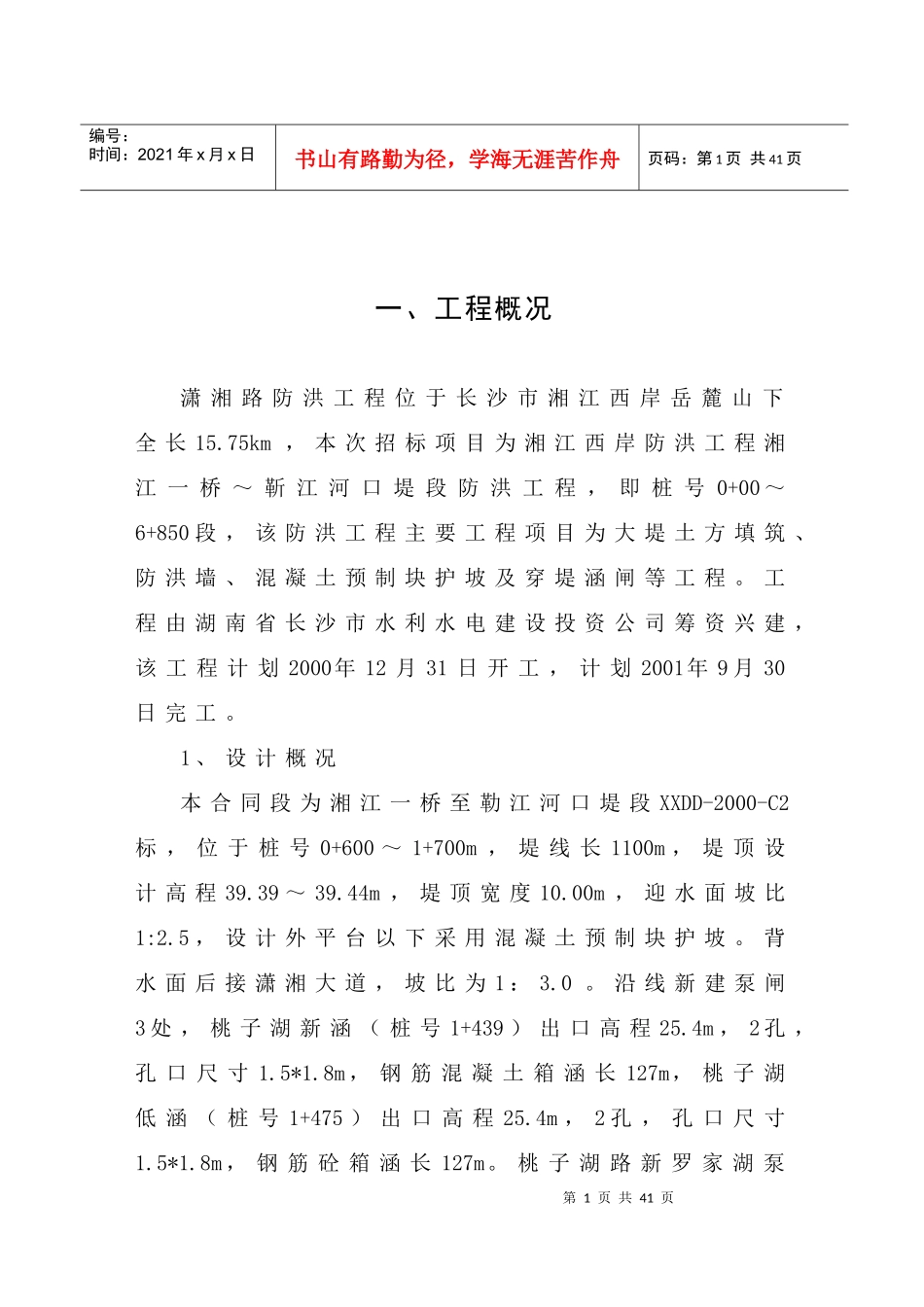

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页一、工程概况潇湘路防洪工程位于长沙市湘江西岸岳麓山下全长15.75km，本次招标项目为湘江西岸防洪工程湘江一桥～靳江河口堤段防洪工程，即桩号0+00～6+850段，该防洪工程主要工程项目为大堤土方填筑、防洪墙、混凝土预制块护坡及穿堤涵闸等工程。工程由湖南省长沙市水利水电建设投资公司筹资兴建，该工程计划2000年12月31日开工，计划2001年9月30日完工。1、设计概况本合同段为湘江一桥至勒江河口堤段XXDD-2000-C2标，位于桩号0+600～1+700m，堤线长1100m，堤顶设计高程39.39～39.44m，堤顶宽度10.00m，迎水面坡比1:2.5，设计外平台以下采用混凝土预制块护坡。背水面后接潇湘大道，坡比为1：3.0。沿线新建泵闸3处，桃子湖新涵（桩号1+439）出口高程25.4m，2孔，孔口尺寸1.5*1.8m，钢筋混凝土箱涵长127m，桃子湖低涵（桩号1+475）出口高程25.4m，2孔，孔口尺寸1.5*1.8m，钢筋砼箱涵长127m。桃子湖路新罗家湖泵第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页站（桩号1+500，出口高程31.5m，1孔，孔口尺寸2*2m，箱涵结构，暂设计长度为105m。2、施工条件（1）交通：运输方便，每个单项工程均可车运直达工地，施工期间全路段封闭，施工场地开阔，便于施工。（2）水电供应：工程区内供电电网均已形成，可利用现有电网供电，施工用水在全线均可搭接城市供水网管。（3）建筑材料供应：施工时，砂、石材料由附近砂石场供应，钢筋、水泥等材料由经陆路运至现场，取土区离现场约7km。（4）自然条件：湘江流域地处亚热带湿润气候区，冬季干燥寒冷，夏季温高湿重，春夏之交多梅雨天气。长沙市城区多年平均降雨量约1380mm，年度内分配不均，3-6月占全年降水量的55%以上，12月只占3%左右，根据长沙水位站历年统计资料，每年9月至次年3月为枯水期，月平均水位在27.5-29.0之间，因此必须利用好枯水期抓好本涵闸工程建设。第3页共41页第2页共41页项目经理：邓文平项目副经理总工程师编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页3、施工特点（1）工程量大，时间紧本工程堤防工程和涵闸工程施工工程量较大，同时又处于冬季施工。因此施工时必须认真做好计划，进行科学管理，合理安排工序流程、料场布置及土石方调配平衡等工作。（2）施工季节性强本工程施工，由于系涵闸施工，埋置深度较深因此，由于工程性质，决定了必须在汛期、雨期来临前完成本工程施工。（3）工程质量要求严格堤防涵闸工程质量的好坏，直接关系到人民群众的生命财产的安全，因此施工质量要求严格，在工程实施时严格按照设计要求及施工规范规定，确把质量关。二、组织设计方案、进度及附图[一]施工组织机构第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页[二]施工准备第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页（一）施工现场准备1、中标后，立即组织先遣人员进行项目部及工程处的驻地建设。2、布置好临时工棚作为设备、材料堆放场地。3、搭设外电及布置供电线路。4、接入水源，布置供水线路。5、对现场的地质、地形进行调整核实。6、修通运输便道。7、混凝土搅拌站、预制场的场地处理及设备安装。（二）施工技术准备1、认真阅读招标文件、技术规范和图纸。2、校核测量仪器，对全线进行导线点、水准点进行复核并根据需要进行加密、放线3、复核纵、横面，计算土方量，根据实际情况进行土方调配。4、绘制与实际情况相符的施工图，编制实施施工组织设计。5、对技术人员及操作工人进行岗前培训及技术交底。6、对适应本工程的管理模式，派人员参加业主第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页或监理组织的学习班。7、对借土区按规范要求进行取土样试验，测定其最大干容量，最佳含水量等。8、对所使用的砂、石进行试验。9、对水泥、钢材等原材料进行试验。10、对混凝土、砂浆配合比进行试配。[三]、...
