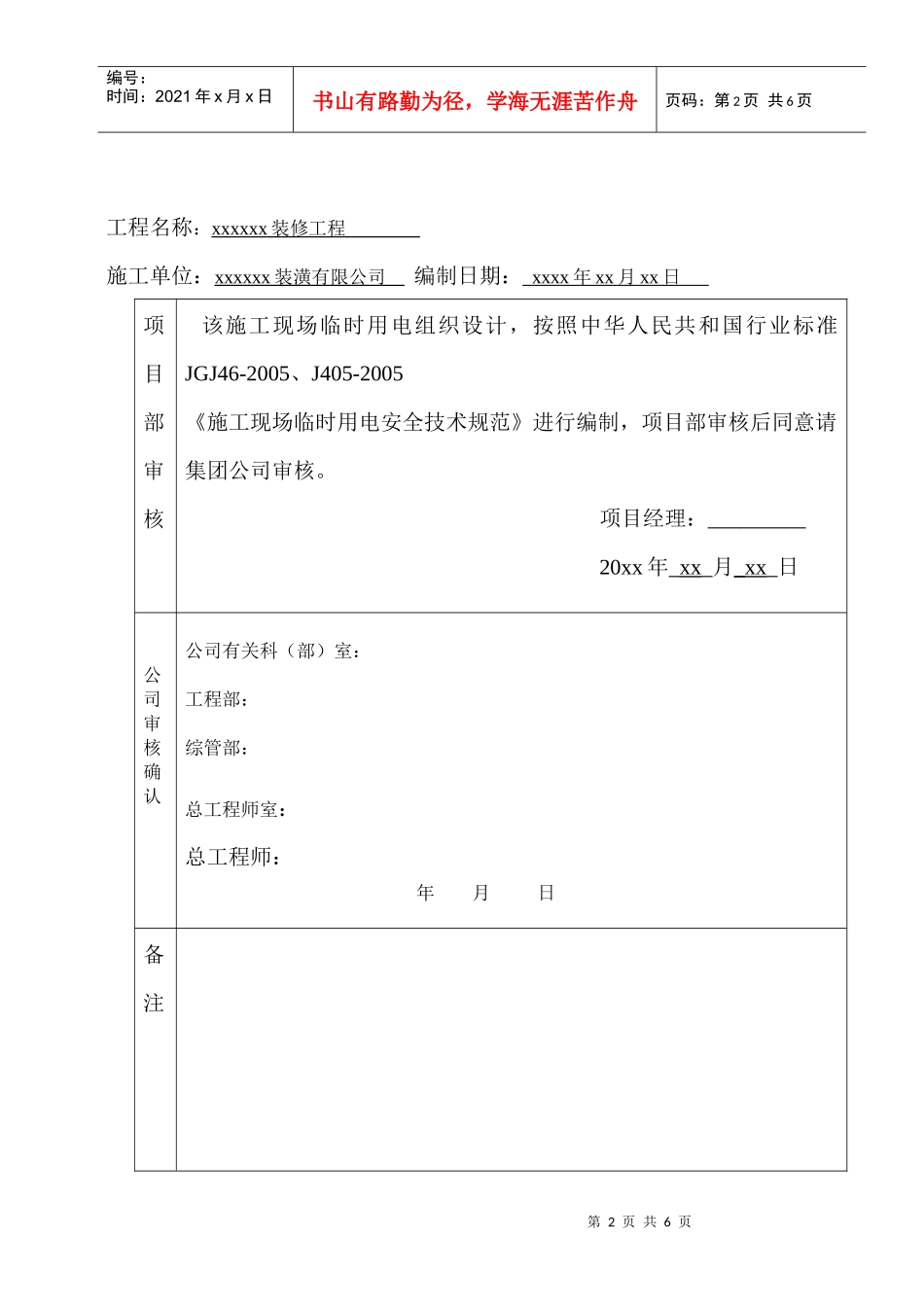

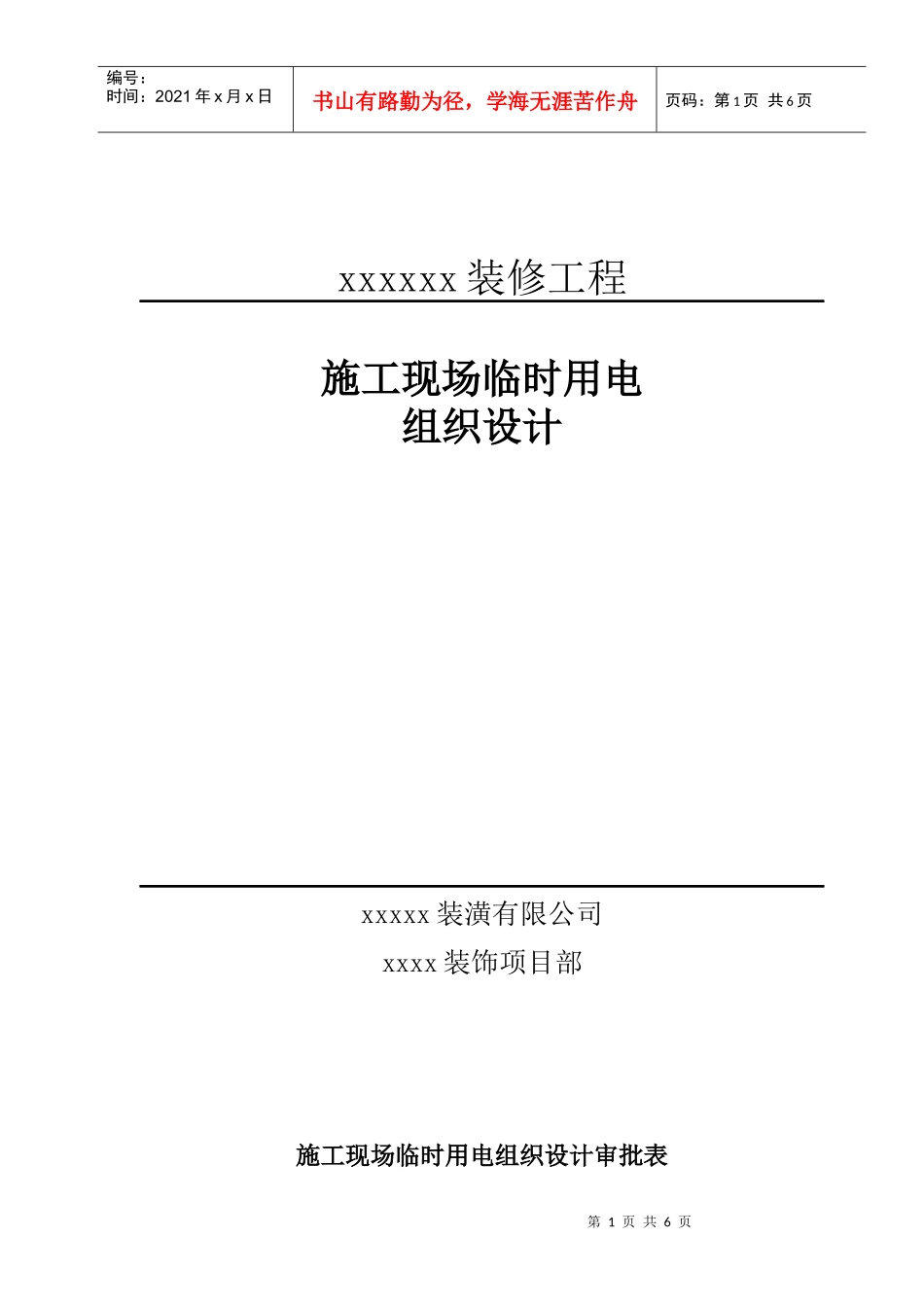

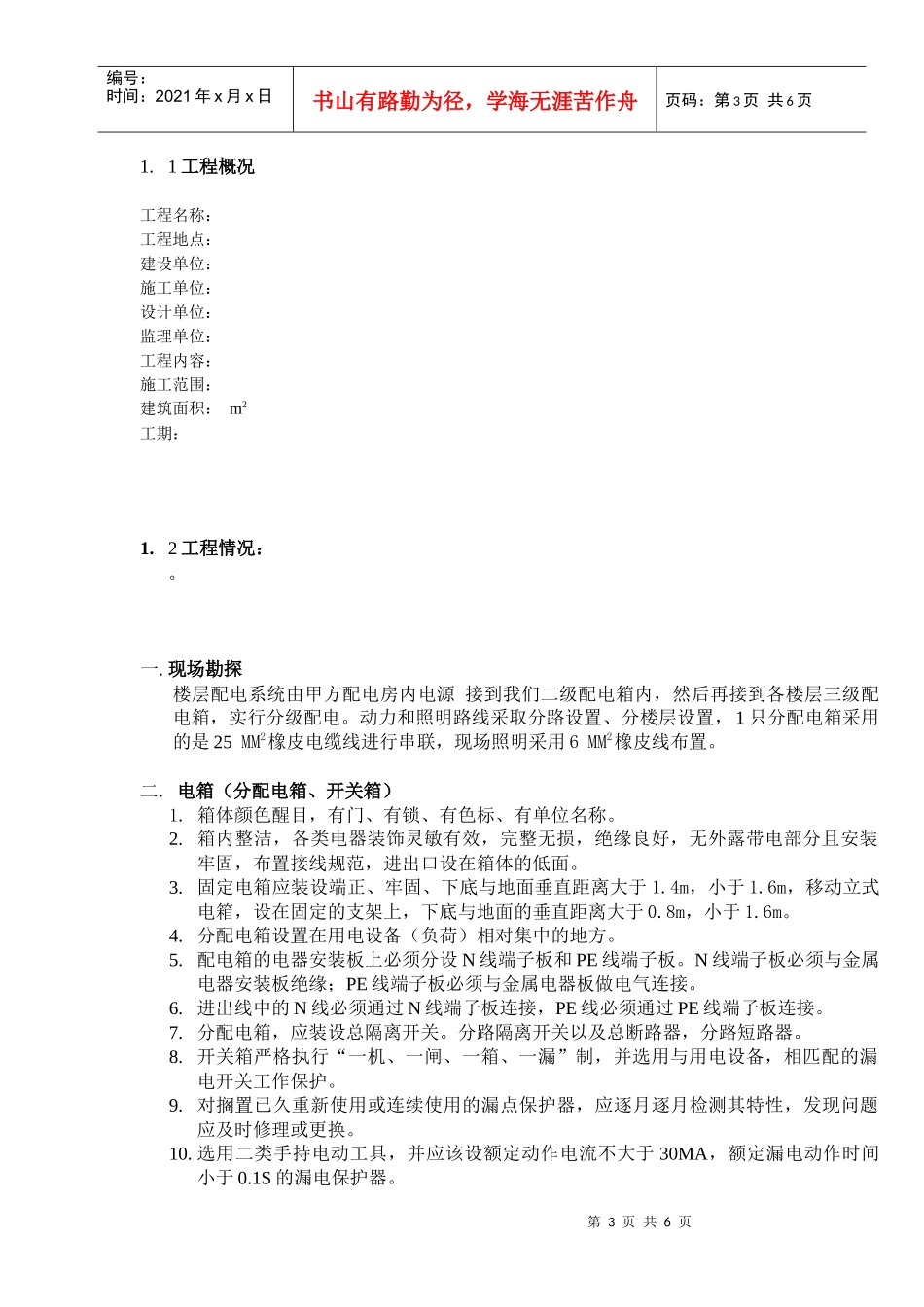

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页xxxxxx装修工程施工现场临时用电组织设计xxxxx装潢有限公司xxxx装饰项目部施工现场临时用电组织设计审批表第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页工程名称：xxxxxx装修工程施工单位：xxxxxx装潢有限公司编制日期：xxxx年xx月xx日项目部审核该施工现场临时用电组织设计，按照中华人民共和国行业标准JGJ46-2005、J405-2005《施工现场临时用电安全技术规范》进行编制，项目部审核后同意请集团公司审核。项目经理：_________20xx年_xx_月_xx_日公司审核确认公司有关科（部）室：工程部：综管部：总工程师室：总工程师：年月日备注第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页1.1工程概况工程名称：工程地点：建设单位：施工单位：设计单位：监理单位：工程内容：施工范围：建筑面积：m2工期：1.2工程情况：。一.现场勘探楼层配电系统由甲方配电房内电源接到我们二级配电箱内，然后再接到各楼层三级配电箱，实行分级配电。动力和照明路线采取分路设置、分楼层设置，1只分配电箱采用的是25MM2橡皮电缆线进行串联，现场照明采用6MM2橡皮线布置。二.电箱（分配电箱、开关箱）1.箱体颜色醒目，有门、有锁、有色标、有单位名称。2.箱内整洁，各类电器装饰灵敏有效，完整无损，绝缘良好，无外露带电部分且安装牢固，布置接线规范，进出口设在箱体的低面。3.固定电箱应装设端正、牢固、下底与地面垂直距离大于1.4m，小于1.6m，移动立式电箱，设在固定的支架上，下底与地面的垂直距离大于0.8m，小于1.6m。4.分配电箱设置在用电设备（负荷）相对集中的地方。5.配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器板做电气连接。6.进出线中的N线必须通过N线端子板连接，PE线必须通过PE线端子板连接。7.分配电箱，应装设总隔离开关。分路隔离开关以及总断路器，分路短路器。8.开关箱严格执行“一机、一闸、一箱、一漏”制，并选用与用电设备，相匹配的漏电开关工作保护。9.对搁置已久重新使用或连续使用的漏点保护器，应逐月逐月检测其特性，发现问题应及时修理或更换。10.选用二类手持电动工具，并应该设额定动作电流不大于30MA，额定漏电动作时间小于0.1S的漏电保护器。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页四、现场照明及线路架空现场照明电压的选择，一般场所220v，电线一律采用橡皮线，照明电箱内有漏电开关，照明灯具的金属外壳、金属支架必须设保护接地。照明系统中每一单相路上灯具的数量不宜超过25个。室内配线采用是软质橡皮线敷设，距离地面也不得小于2.5m，用绝缘带绑扎。A、照明灯具的金属外壳（罗口灯头）的绝缘外壳不得有损伤和漏电，火线（相线）应接中心触头上，零线接在罗口相连的一端；B、灯泡外部有金属，保护网C、照明系统宜使三相负荷平衡电缆线和照明线必须架空，电线垂直敷设固定在每楼层一处，电缆水平敷设沿墙固定，最大弧垂直距地不大于2.5m。五、检查与验收1、对配电箱，开关箱进行定期维修，检查时必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。2、做好检查，维修工作记录。3、临时用电工程必须经编制，审核，批准部门和使用单位共同验收，合格后方可投入使用。第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页五、施工机械配置情况本工程由装饰和部分安装组成，以装饰阶段为用电高峰，主要施工机械：1、施工用电焊机设备∑P=17.5kw2、施工用电动机设备∑P=25.42kw3、施工现场所需照明灯具室内照明∑P=9KW序号机械名称型号数量视在功率（KVA）总功率（KVA）等效功率（KW）备注1电焊机AX3-300117．517．538.5合计：17．538.5序号机械名称型号数量功率（KW）总功率（KW）备注3电锤PR-2580．947．54电钻PR-22120．565型材切割机JG-40010.116角向磨...
