施工组织设计(钢结构)VIP免费

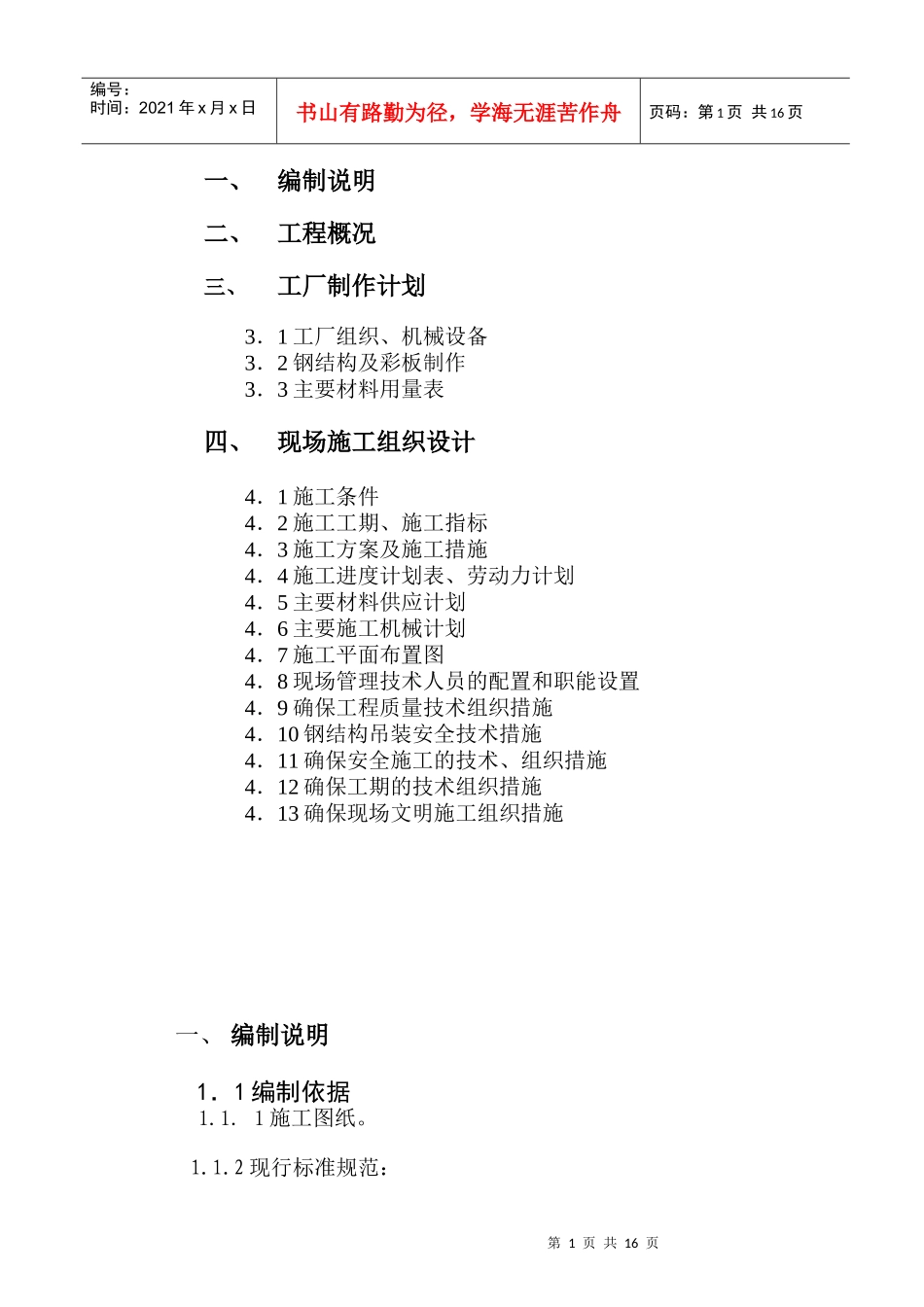

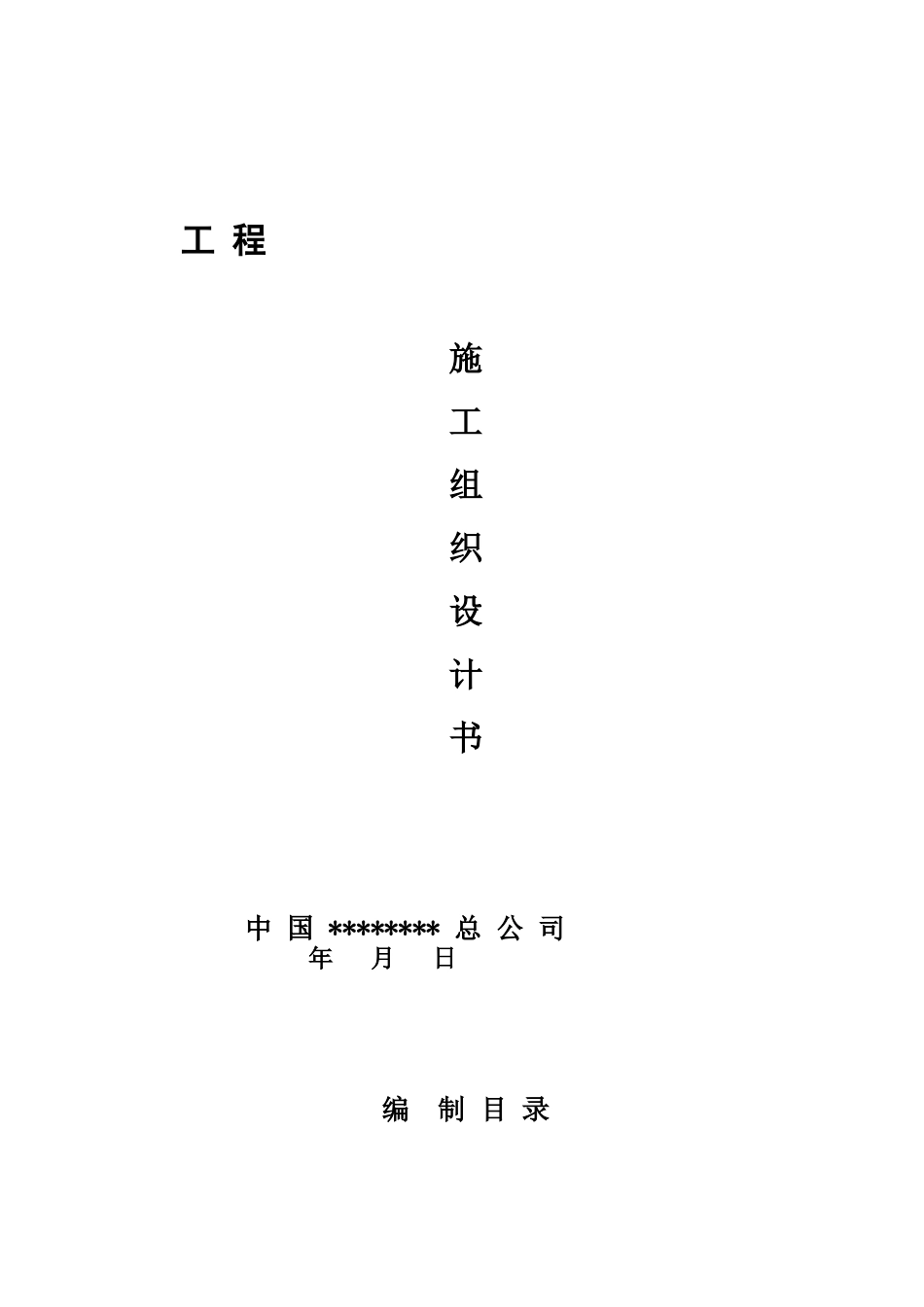

工程施工组织设计书中国********总公司年月日编制目录第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页一、编制说明二、工程概况三、工厂制作计划3．1工厂组织、机械设备3．2钢结构及彩板制作3．3主要材料用量表四、现场施工组织设计4．1施工条件4．2施工工期、施工指标4．3施工方案及施工措施4．4施工进度计划表、劳动力计划4．5主要材料供应计划4．6主要施工机械计划4．7施工平面布置图4．8现场管理技术人员的配置和职能设置4．9确保工程质量技术组织措施4．10钢结构吊装安全技术措施4．11确保安全施工的技术、组织措施4．12确保工期的技术组织措施4．13确保现场文明施工组织措施一、编制说明1．1编制依据1.1.1施工图纸。1.1.2现行标准规范：第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页1）《工程测量规范》（GB50026-93）2）《土方爆破工程及验收规范》（GBJ201-83）3）《砼结构工程施工及验收规范》（GB3024－92）4）《建筑地面工程施工及验收规范》（GB50209－95）5）《钢结构工程施工及验收规范》（GB50205－95）6）《冷弯薄壁钢结构技术规范》（GBJ18-87）7）《钢筋焊接及验收规范》（JGJ18-96）8）《屋面工程技术规范》（GB50209-94）9）《建筑装饰工程施工及验收规范》（JGJ73-91）10）《砖石工程施工及验收规范》（GBJ203-83）11）《建筑安装工程质量检验统一评定标准》（GBJ300-98）12）《钢结构工程质量检验评定标准》（GB50221-95）1.1.3本施工组织设计中未尽事宜，均按国家现行施工及验收规范、规程，质量标准和设计图纸要求施工。二、工程概况2.1建设地点：本工程总建筑面积：平方米，其中:建筑面积：2003.85平方米,2号库建筑面积：1784.60平方米,3号库建筑面积：1784.60平方米。结构类型:轻钢结构工程监理单位：施工范围：仓库基础、钢结构的制作及安装等承包方式：包工包料2．2主要工程量：项次工程名称单位数量1基础工程立方米砼：2主体钢结构吨3彩色复合板(100厚)安装平方米4彩板保温平开门平方米5铝合金窗平方米第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页2．3结构特点：1）本工程屋面及墙面采用彩色复合板(100厚)，作为围护材料。以焊接Ｈ型钢架作为承力框架。2）地面：素土分层夯实，300mm厚3：7灰土垫层，180mm厚C20混凝土面层随打随压光。3）钢柱采用焊接Ｈ型实腹柱，墙面采用Ｃ型钢檀条及十字交叉圆钢作为纵向支撑系统。4）屋盖系统采用Ｃ型钢檀条及十字交叉圆钢组成屋面横向水平支撑。5）基础采用钢筋混凝土独立柱基。独立柱基内预埋Ｍ20螺栓。（二）施工条件该工程位于，交通方便，水电齐全，施工现场三通一平已做好，施工便利。三、工厂制作计划1．1工厂组织、机械设备序号机具名称型号规格单位数量备注1运输车10-15t台62工具车1-1.5t台43H型钢组对机台24H型钢校直机台25埋弧自动焊MZ-1000台66CO气体保护焊台87可控硅逆变焊机ZX-500台208焊条烘干箱500℃台29剪板机台110多头自动切割机台111C型檩条机台112无齿锯台213角向磨光机ф100-ф150台1014倒链2-5t台10第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页15火焊架台616压型钢板成型机台217客货车台118拖板车18m台119冲床台120焊条保温筒个2021折弯机台122呆扳手个2023折板器个23．2钢结构及压型彩板制作3．2.1钢结构、彩板生产工艺流程钢结构构件和彩板及压制件均由本公司轻型钢结构制造厂制作。H型钢采用多头直条火焰切割机切割下料，由两条H型钢自动流水生产线同时组对、焊接、校正，H型钢成型后采用CO2气体保护焊焊接筋板、节点板等配件，成品构件涂装后经验收编号后方可出厂。屋面板、压制件由制造厂专用设备压制成型，验收合格后分期分批运至施工现场。钢结构、彩板生产工艺流程见图：3．2.2钢结构焊接1．焊接准备轻型钢结构制造厂具有焊接工艺评定资质，焊工较熟悉该焊接方法，焊接材料应与母材具有等强匹配性。2．施焊钢板拼接采取反变形措施。薄钢板焊接（δ6、δ8、δ10等）有H型钢自动（...
