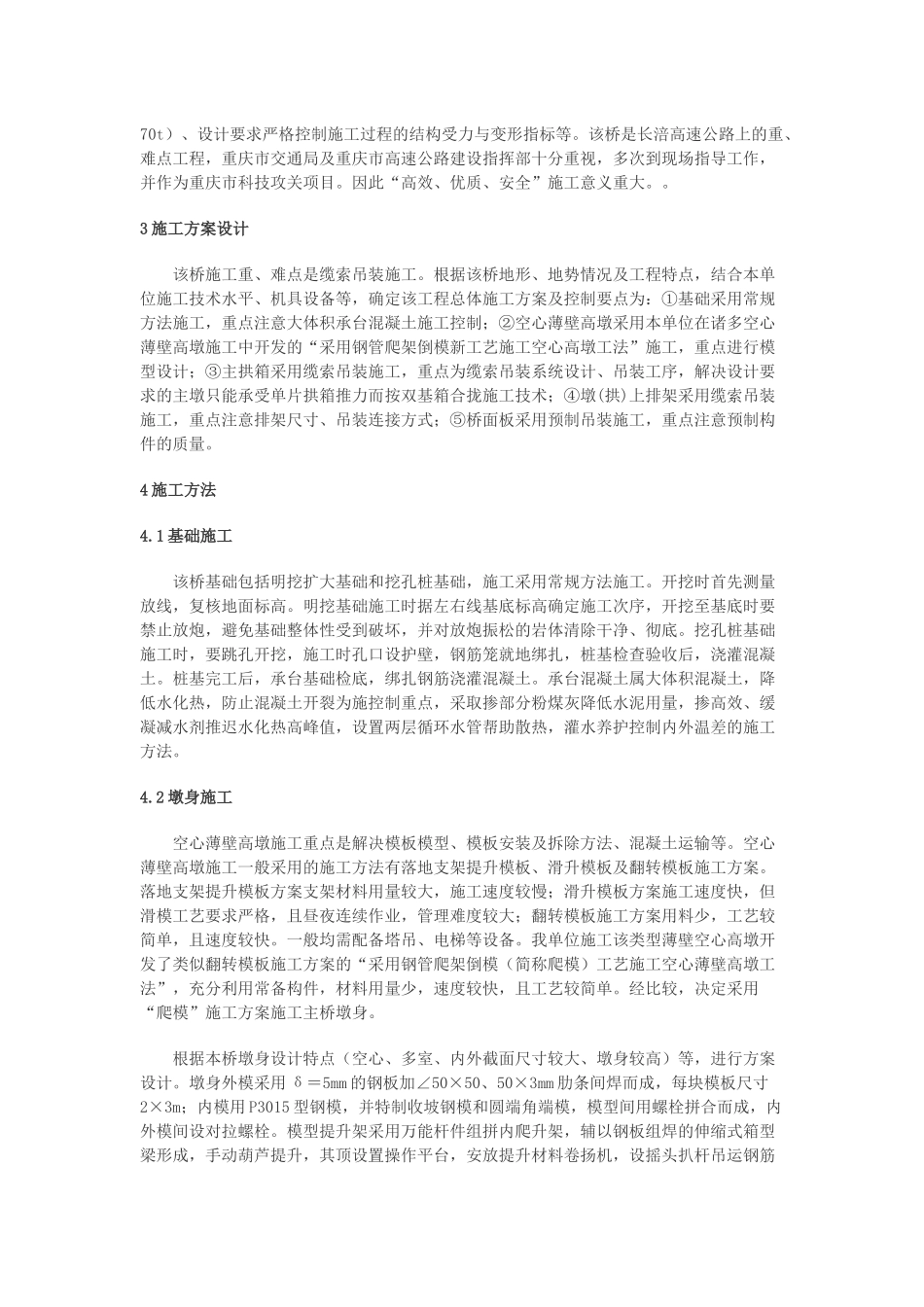

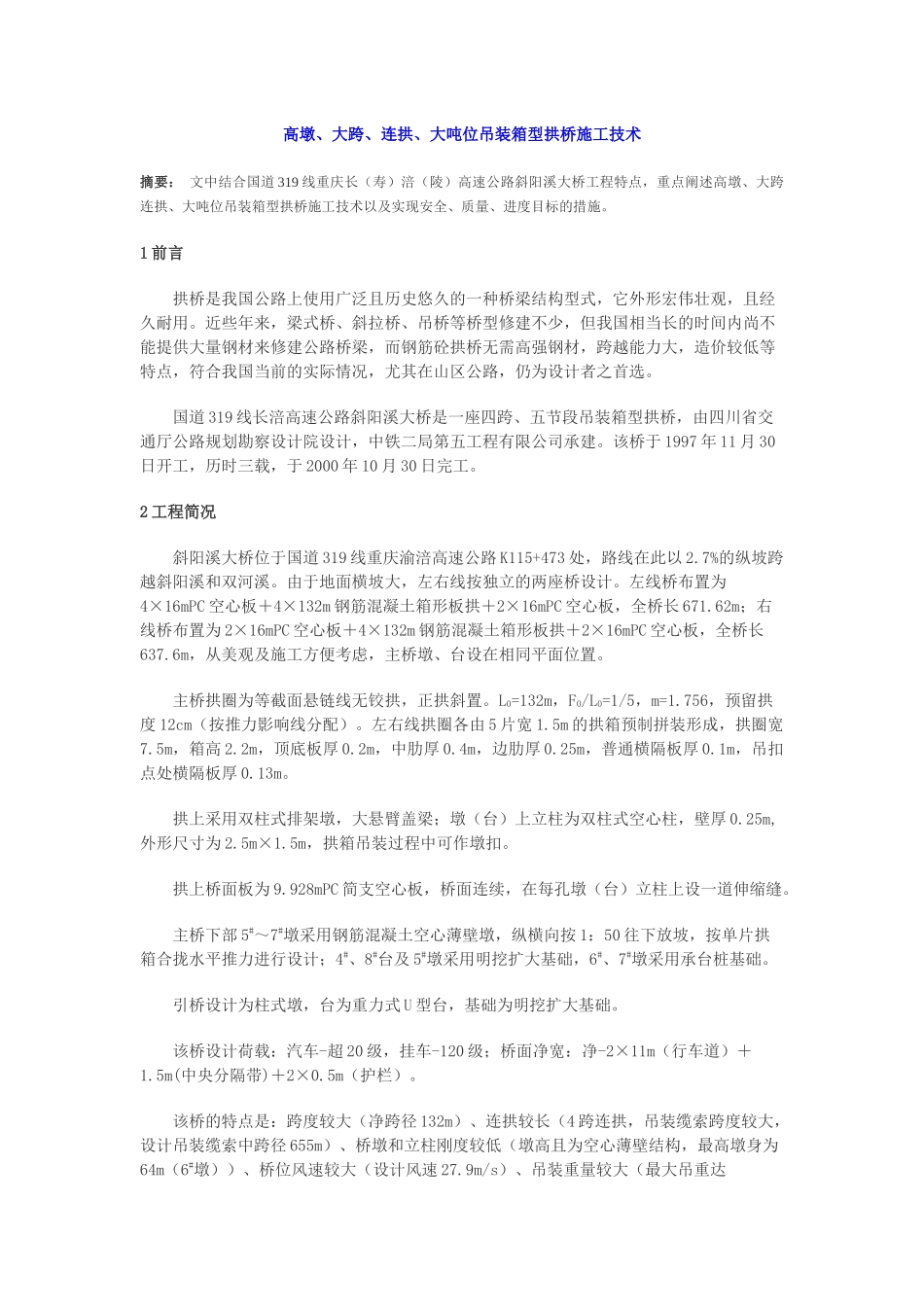

高墩、大跨、连拱、大吨位吊装箱型拱桥施工技术摘要：文中结合国道319线重庆长（寿）涪（陵）高速公路斜阳溪大桥工程特点，重点阐述高墩、大跨连拱、大吨位吊装箱型拱桥施工技术以及实现安全、质量、进度目标的措施。1前言拱桥是我国公路上使用广泛且历史悠久的一种桥梁结构型式，它外形宏伟壮观，且经久耐用。近些年来，梁式桥、斜拉桥、吊桥等桥型修建不少，但我国相当长的时间内尚不能提供大量钢材来修建公路桥梁，而钢筋砼拱桥无需高强钢材，跨越能力大，造价较低等特点，符合我国当前的实际情况，尤其在山区公路，仍为设计者之首选。国道319线长涪高速公路斜阳溪大桥是一座四跨、五节段吊装箱型拱桥，由四川省交通厅公路规划勘察设计院设计，中铁二局第五工程有限公司承建。该桥于1997年11月30日开工，历时三载，于2000年10月30日完工。2工程简况斜阳溪大桥位于国道319线重庆渝涪高速公路K115+473处，路线在此以2.7%的纵坡跨越斜阳溪和双河溪。由于地面横坡大，左右线按独立的两座桥设计。左线桥布置为4×16mPC空心板＋4×132m钢筋混凝土箱形板拱＋2×16mPC空心板，全桥长671.62m；右线桥布置为2×16mPC空心板＋4×132m钢筋混凝土箱形板拱＋2×16mPC空心板，全桥长637.6m，从美观及施工方便考虑，主桥墩、台设在相同平面位置。主桥拱圈为等截面悬链线无铰拱，正拱斜置。L0=132m，F0/L0=1/5，m=1.756，预留拱度12cm（按推力影响线分配）。左右线拱圈各由5片宽1.5m的拱箱预制拼装形成，拱圈宽7.5m，箱高2.2m，顶底板厚0.2m，中肋厚0.4m，边肋厚0.25m，普通横隔板厚0.1m，吊扣点处横隔板厚0.13m。拱上采用双柱式排架墩，大悬臂盖梁；墩（台）上立柱为双柱式空心柱，壁厚0.25m,外形尺寸为2.5m×1.5m，拱箱吊装过程中可作墩扣。拱上桥面板为9.928mPC简支空心板，桥面连续，在每孔墩（台）立柱上设一道伸缩缝。主桥下部5#～7#墩采用钢筋混凝土空心薄壁墩，纵横向按1：50往下放坡，按单片拱箱合拢水平推力进行设计；4#、8#台及5#墩采用明挖扩大基础，6#、7#墩采用承台桩基础。引桥设计为柱式墩，台为重力式U型台，基础为明挖扩大基础。该桥设计荷载：汽车-超20级，挂车-120级；桥面净宽：净-2×11m（行车道）＋1.5m(中央分隔带)＋2×0.5m（护栏）。该桥的特点是：跨度较大（净跨径132m）、连拱较长（4跨连拱，吊装缆索跨度较大，设计吊装缆索中跨径655m）、桥墩和立柱刚度较低（墩高且为空心薄壁结构，最高墩身为64m（6#墩））、桥位风速较大（设计风速27.9m/s）、吊装重量较大（最大吊重达70t）、设计要求严格控制施工过程的结构受力与变形指标等。该桥是长涪高速公路上的重、难点工程，重庆市交通局及重庆市高速公路建设指挥部十分重视，多次到现场指导工作，并作为重庆市科技攻关项目。因此“高效、优质、安全”施工意义重大。。3施工方案设计该桥施工重、难点是缆索吊装施工。根据该桥地形、地势情况及工程特点，结合本单位施工技术水平、机具设备等，确定该工程总体施工方案及控制要点为：①基础采用常规方法施工，重点注意大体积承台混凝土施工控制；②空心薄壁高墩采用本单位在诸多空心薄壁高墩施工中开发的“采用钢管爬架倒模新工艺施工空心高墩工法”施工，重点进行模型设计；③主拱箱采用缆索吊装施工，重点为缆索吊装系统设计、吊装工序，解决设计要求的主墩只能承受单片拱箱推力而按双基箱合拢施工技术；④墩(拱)上排架采用缆索吊装施工，重点注意排架尺寸、吊装连接方式；⑤桥面板采用预制吊装施工，重点注意预制构件的质量。4施工方法4.1基础施工该桥基础包括明挖扩大基础和挖孔桩基础，施工采用常规方法施工。开挖时首先测量放线，复核地面标高。明挖基础施工时据左右线基底标高确定施工次序，开挖至基底时要禁止放炮，避免基础整体性受到破坏，并对放炮振松的岩体清除干净、彻底。挖孔桩基础施工时，要跳孔开挖，施工时孔口设护壁，钢筋笼就地绑扎，桩基检查验收后，浇灌混凝土。桩基完工后，承台基础检底，绑扎钢筋浇灌混凝土。承台混凝土属大体积混凝土，降低水化热，防止混凝土开裂为施控制重点，采取掺部分粉煤灰降低水泥用量，掺高效、缓凝减水剂推迟水化热高峰...
