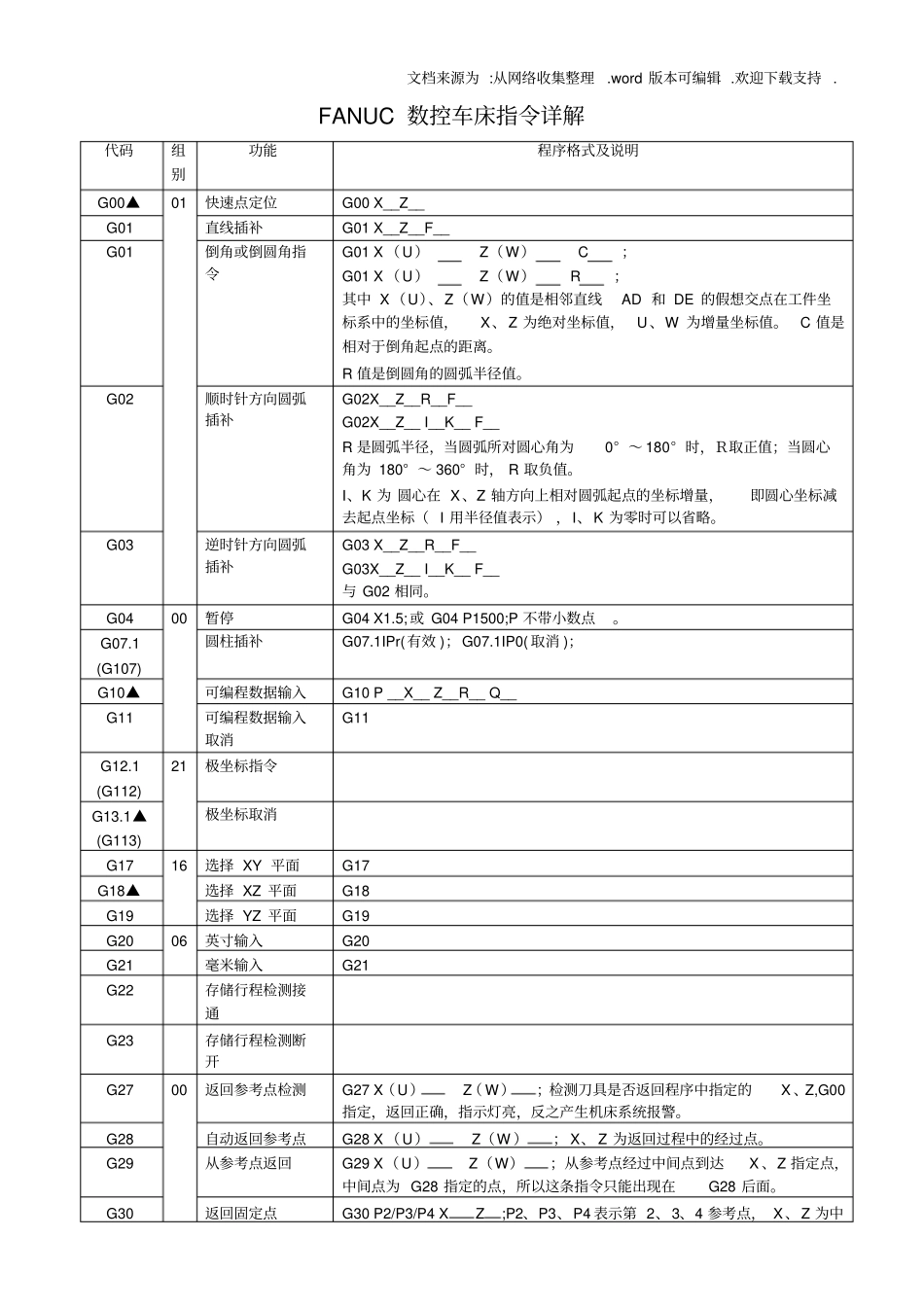

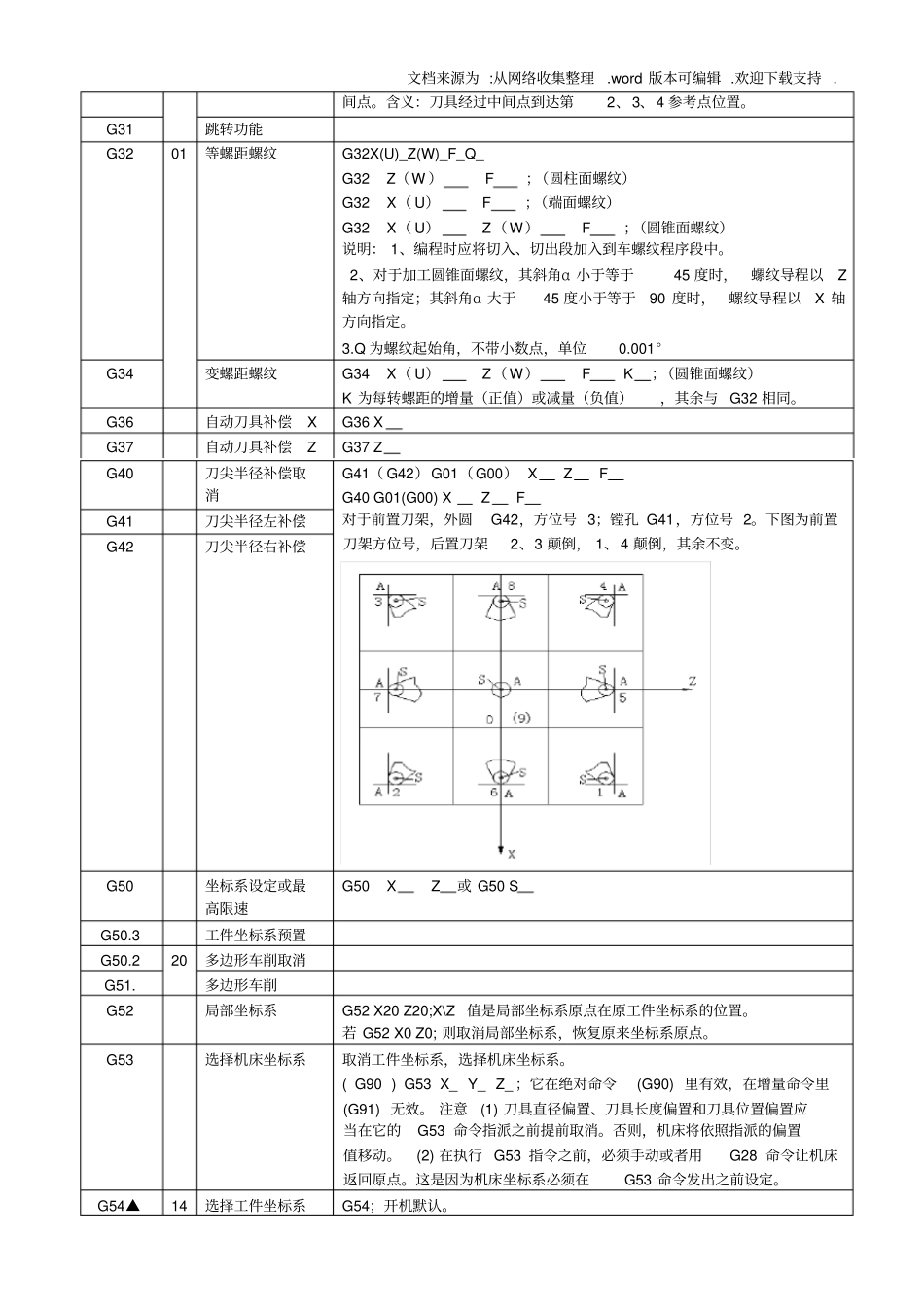

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.FANUC数控车床指令详解代码组别功能程序格式及说明G00▲01快速点定位G00X__Z__G01直线插补G01X__Z__F__G01倒角或倒圆角指令G01X（U）Z（W）C；G01X（U）Z（W）R；其中X（U）、Z（W）的值是相邻直线AD和DE的假想交点在工件坐标系中的坐标值，X、Z为绝对坐标值，U、W为增量坐标值。C值是相对于倒角起点的距离。R值是倒圆角的圆弧半径值。G02顺时针方向圆弧插补G02X__Z__R__F__G02X__Z__I__K__F__R是圆弧半径，当圆弧所对圆心角为0°～180°时，Ｒ取正值；当圆心角为180°～360°时，R取负值。I、K为圆心在X、Z轴方向上相对圆弧起点的坐标增量，即圆心坐标减去起点坐标（I用半径值表示），I、K为零时可以省略。G03逆时针方向圆弧插补G03X__Z__R__F__G03X__Z__I__K__F__与G02相同。G0400暂停G04X1.5;或G04P1500;P不带小数点。G07.1(G107)圆柱插补G07.1IPr(有效)；G07.1IP0(取消)；G10▲可编程数据输入G10P__X__Z__R__Q__G11可编程数据输入取消G11G12.1(G112)21极坐标指令G13.1▲(G113)极坐标取消G1716选择XY平面G17G18▲选择XZ平面G18G19选择YZ平面G19G2006英寸输入G20G21毫米输入G21G22存储行程检测接通G23存储行程检测断开G2700返回参考点检测G27X（U）Z（W）；检测刀具是否返回程序中指定的X、Z,G00指定，返回正确，指示灯亮，反之产生机床系统报警。G28自动返回参考点G28X（U）Z（W）；X、Z为返回过程中的经过点。G29从参考点返回G29X（U）Z（W）；从参考点经过中间点到达X、Z指定点，中间点为G28指定的点，所以这条指令只能出现在G28后面。G30返回固定点G30P2/P3/P4XZ;P2、P3、P4表示第2、3、4参考点，X、Z为中文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.间点。含义：刀具经过中间点到达第2、3、4参考点位置。G31跳转功能G3201等螺距螺纹G32X(U)_Z(W)_F_Q_G32Z（W）F；（圆柱面螺纹）G32X（U）F；（端面螺纹）G32X（U）Z（W）F；（圆锥面螺纹）说明：1、编程时应将切入、切出段加入到车螺纹程序段中。2、对于加工圆锥面螺纹，其斜角α小于等于45度时，螺纹导程以Z轴方向指定；其斜角α大于45度小于等于90度时，螺纹导程以X轴方向指定。3.Q为螺纹起始角，不带小数点，单位0.001°G34变螺距螺纹G34X（U）Z（W）FK；（圆锥面螺纹）K为每转螺距的增量（正值）或减量（负值），其余与G32相同。G36自动刀具补偿XG36XG37自动刀具补偿ZG37ZG40刀尖半径补偿取消G41（G42）G01（G00）XZFG40G01(G00)XZF对于前置刀架，外圆G42，方位号3；镗孔G41，方位号2。下图为前置刀架方位号，后置刀架2、3颠倒，1、4颠倒，其余不变。G41刀尖半径左补偿G42刀尖半径右补偿G50坐标系设定或最高限速G50XZ或G50SG50.3工件坐标系预置G50.220多边形车削取消G51.多边形车削G52局部坐标系G52X20Z20;X\Z值是局部坐标系原点在原工件坐标系的位置。若G52X0Z0;则取消局部坐标系，恢复原来坐标系原点。G53选择机床坐标系取消工件坐标系，选择机床坐标系。(G90)G53X_Y_Z_；它在绝对命令(G90)里有效，在增量命令里(G91)无效。注意(1)刀具直径偏置、刀具长度偏置和刀具位置偏置应当在它的G53命令指派之前提前取消。否则，机床将依照指派的偏置值移动。(2)在执行G53指令之前，必须手动或者用G28命令让机床返回原点。这是因为机床坐标系必须在G53命令发出之前设定。G54▲14选择工件坐标系G54；开机默认。文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.1G55-59选择工件坐标系2-6G55-59；G6500宏程序非模态调用A类应用FANUC0TD系统，B类FANUC0I系统.局部变量#1-#33，公共变量#100-#149，#500-#549，系统变量#1000-宏程序以M99结束，调用可用M98或“G65P程序号L次数”形式。A类程序形式：G65H(a)P(b)Q(c)R(d),a:H代码b:运算结果变量c、d:两个运算变量。B类宏程序运算指令赋值#i=#j下取整#i=FUP[#j]加法#i=#j+#k自然对数#i=LN[#j]减法#i=#j-#k指数函数#i=EXP[#j]乘法#i=#j*#k或#iOR#j除法#i=#j/#k异或#iXOR#j正弦#i=SIN[#j]与#iAND#j反正弦#i=ASIN[#j]BCD转BIN#i=BIN[#j]余弦#i=CON[#j]BIN转BCD#i=BCD[#j]反余弦#i=ACON[#j]等于EQ正切#i=TAN[#j]...
