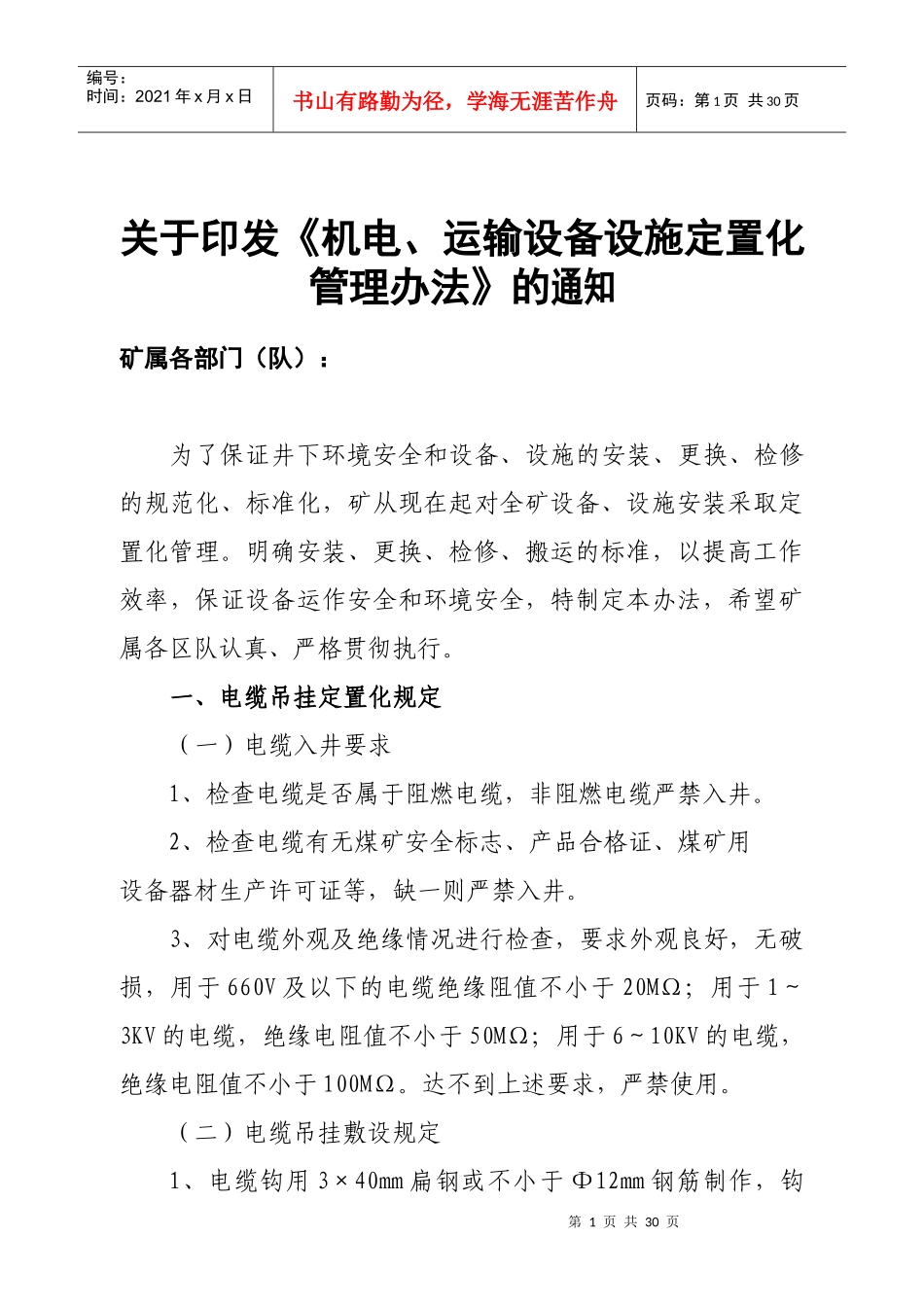

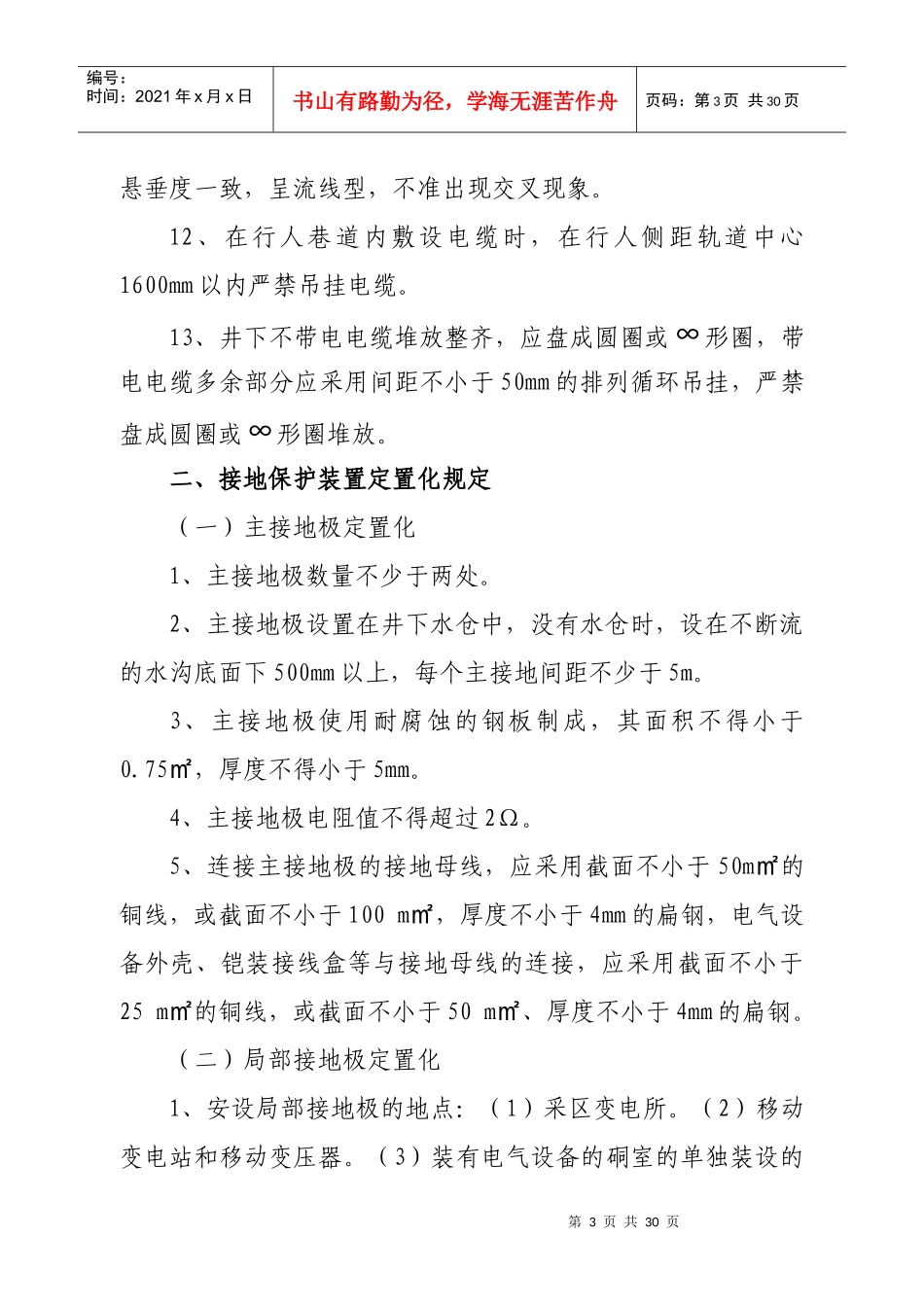

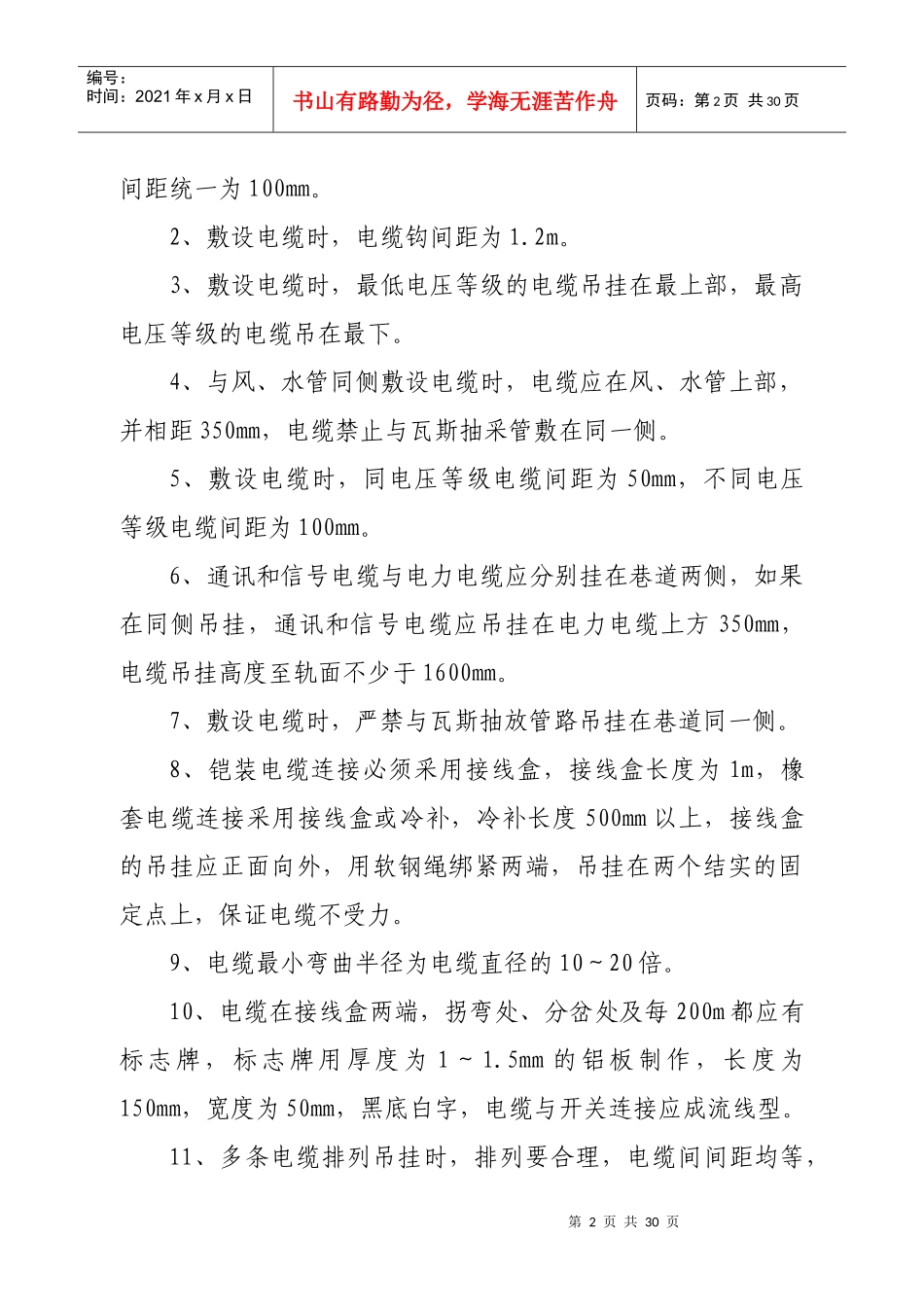

第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共30页关于印发《机电、运输设备设施定置化管理办法》的通知矿属各部门(队):为了保证井下环境安全和设备、设施的安装、更换、检修的规范化、标准化,矿从现在起对全矿设备、设施安装采取定置化管理。明确安装、更换、检修、搬运的标准,以提高工作效率,保证设备运作安全和环境安全,特制定本办法,希望矿属各区队认真、严格贯彻执行。一、电缆吊挂定置化规定(一)电缆入井要求1、检查电缆是否属于阻燃电缆,非阻燃电缆严禁入井。2、检查电缆有无煤矿安全标志、产品合格证、煤矿用设备器材生产许可证等,缺一则严禁入井。3、对电缆外观及绝缘情况进行检查,要求外观良好,无破损,用于660V及以下的电缆绝缘阻值不小于20MΩ;用于1~3KV的电缆,绝缘电阻值不小于50MΩ;用于6~10KV的电缆,绝缘电阻值不小于100MΩ。达不到上述要求,严禁使用。(二)电缆吊挂敷设规定1、电缆钩用3×40mm扁钢或不小于Ф12mm钢筋制作,钩第2页共30页第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共30页间距统一为100mm。2、敷设电缆时,电缆钩间距为1.2m。3、敷设电缆时,最低电压等级的电缆吊挂在最上部,最高电压等级的电缆吊在最下。4、与风、水管同侧敷设电缆时,电缆应在风、水管上部,并相距350mm,电缆禁止与瓦斯抽采管敷在同一侧。5、敷设电缆时,同电压等级电缆间距为50mm,不同电压等级电缆间距为100mm。6、通讯和信号电缆与电力电缆应分别挂在巷道两侧,如果在同侧吊挂,通讯和信号电缆应吊挂在电力电缆上方350mm,电缆吊挂高度至轨面不少于1600mm。7、敷设电缆时,严禁与瓦斯抽放管路吊挂在巷道同一侧。8、铠装电缆连接必须采用接线盒,接线盒长度为1m,橡套电缆连接采用接线盒或冷补,冷补长度500mm以上,接线盒的吊挂应正面向外,用软钢绳绑紧两端,吊挂在两个结实的固定点上,保证电缆不受力。9、电缆最小弯曲半径为电缆直径的10~20倍。10、电缆在接线盒两端,拐弯处、分岔处及每200m都应有标志牌,标志牌用厚度为1~1.5mm的铝板制作,长度为150mm,宽度为50mm,黑底白字,电缆与开关连接应成流线型。11、多条电缆排列吊挂时,排列要合理,电缆间间距均等,第3页共30页第2页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共30页悬垂度一致,呈流线型,不准出现交叉现象。12、在行人巷道内敷设电缆时,在行人侧距轨道中心1600mm以内严禁吊挂电缆。13、井下不带电电缆堆放整齐,应盘成圆圈或∞形圈,带电电缆多余部分应采用间距不小于50mm的排列循环吊挂,严禁盘成圆圈或∞形圈堆放。二、接地保护装置定置化规定(一)主接地极定置化1、主接地极数量不少于两处。2、主接地极设置在井下水仓中,没有水仓时,设在不断流的水沟底面下500mm以上,每个主接地间距不少于5m。3、主接地极使用耐腐蚀的钢板制成,其面积不得小于0.75,厚度不得小于㎡5mm。4、主接地极电阻值不得超过2Ω。5、连接主接地极的接地母线,应采用截面不小于50m的㎡铜线,或截面不小于100m,厚度不小于㎡4mm的扁钢,电气设备外壳、铠装接线盒等与接地母线的连接,应采用截面不小于25m的铜线,或截面不小于㎡50m、厚度不小于㎡4mm的扁钢。(二)局部接地极定置化1、安设局部接地极的地点:(1)采区变电所。(2)移动变电站和移动变压器。(3)装有电气设备的硐室的单独装设的第4页共30页第3页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共30页高压电气设备。(4)低压配电点或装有3台以上电气设备的地点。(5)无低压配电点的采煤工作面的运输巷、回风巷、集中运输巷以及由变电所单独供电的掘进工作面。(6)连接高压动力电缆的金属连接装置。2、局部接地极设置要求:(1)设置在水沟中的局部接地极应用面积不小于0.6、厚度不小于㎡3mm的钢板或具有同等有效面积的钢管制成,并应水平放于水沟深处。(2)设置在其他地点的局部接地极,可以用直径不小于35mm、长度不小于1.5m的钢管制成,管上应至少钻20个直径不小于5mm的透孔,并垂直全部埋...
