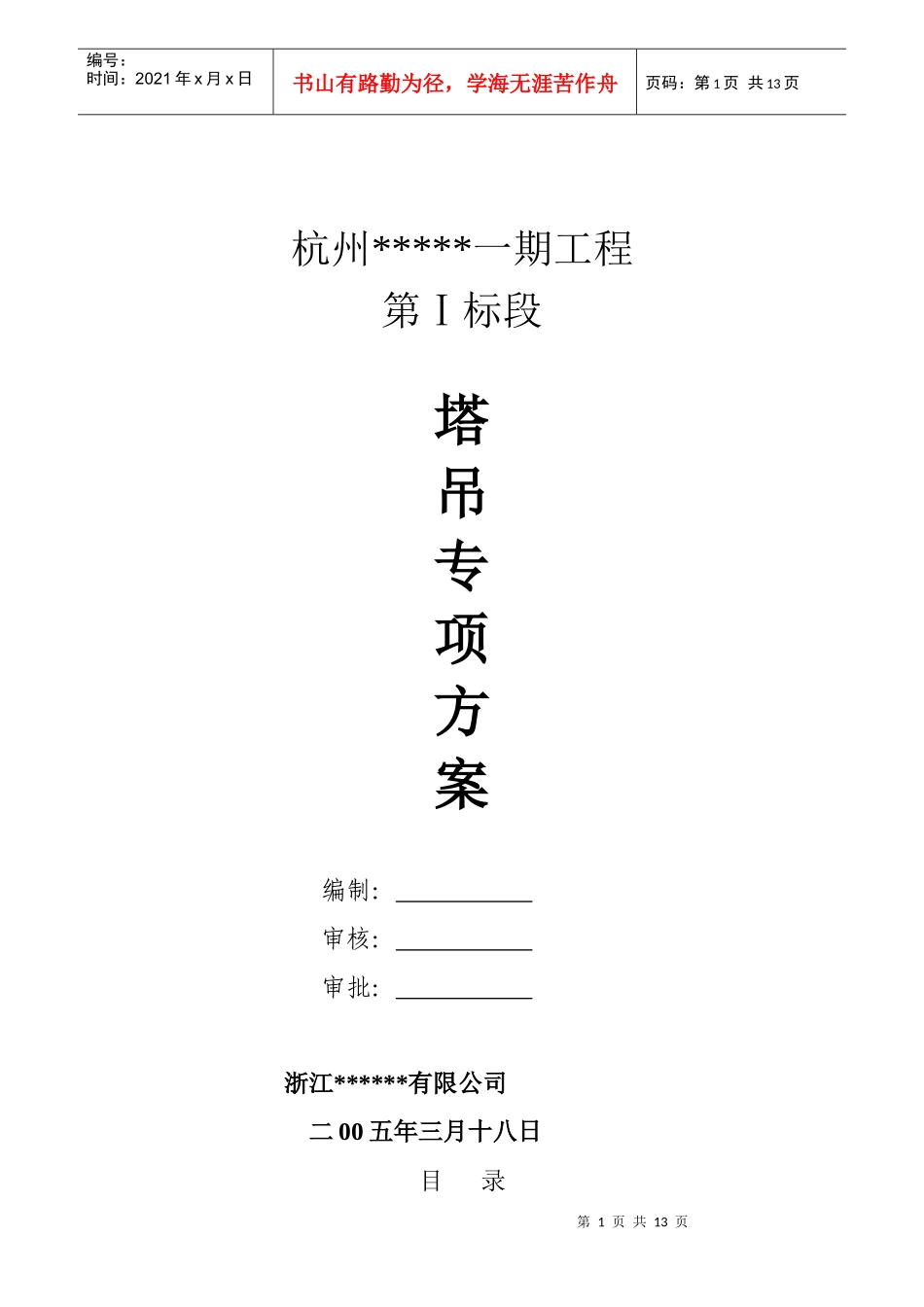

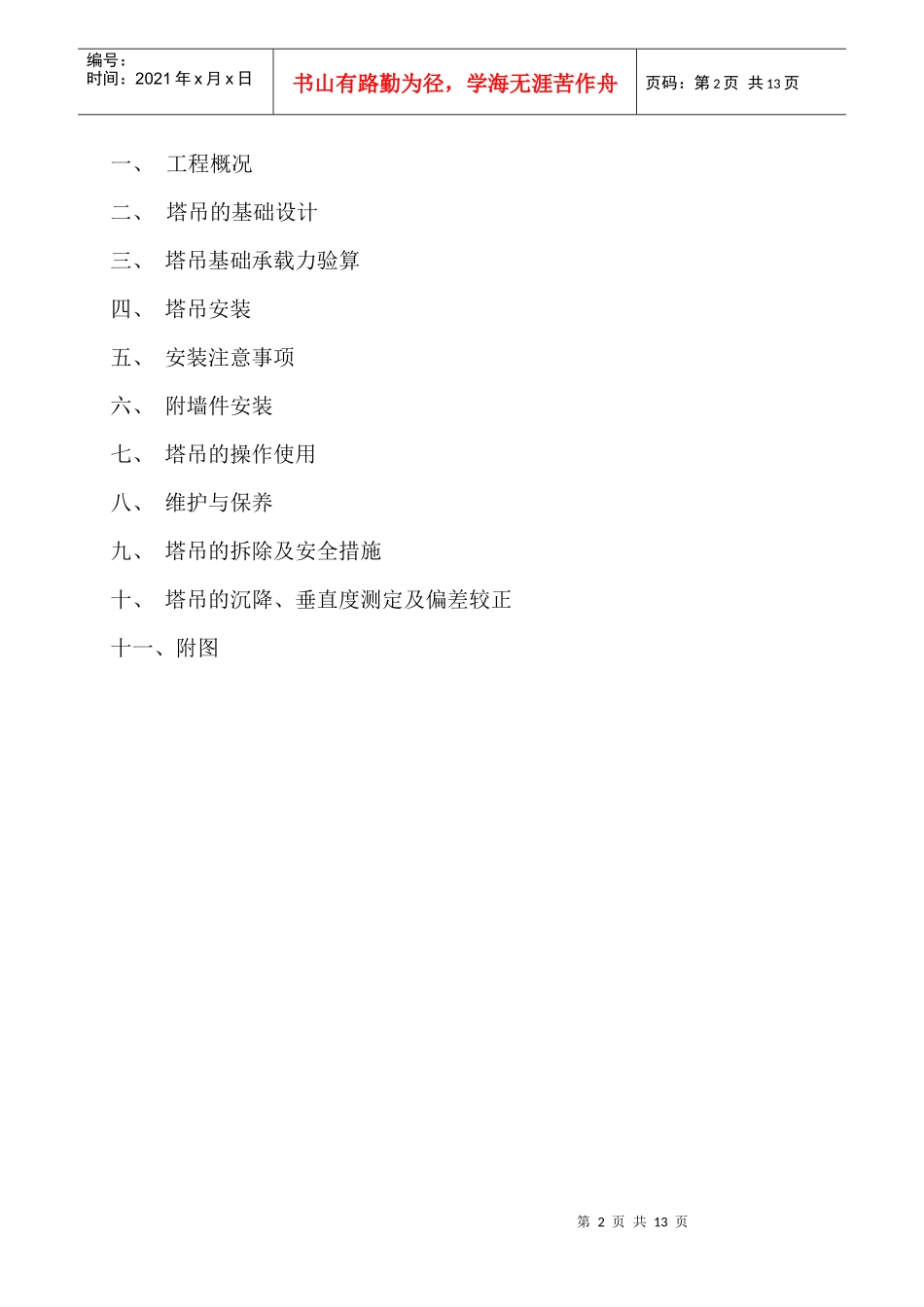

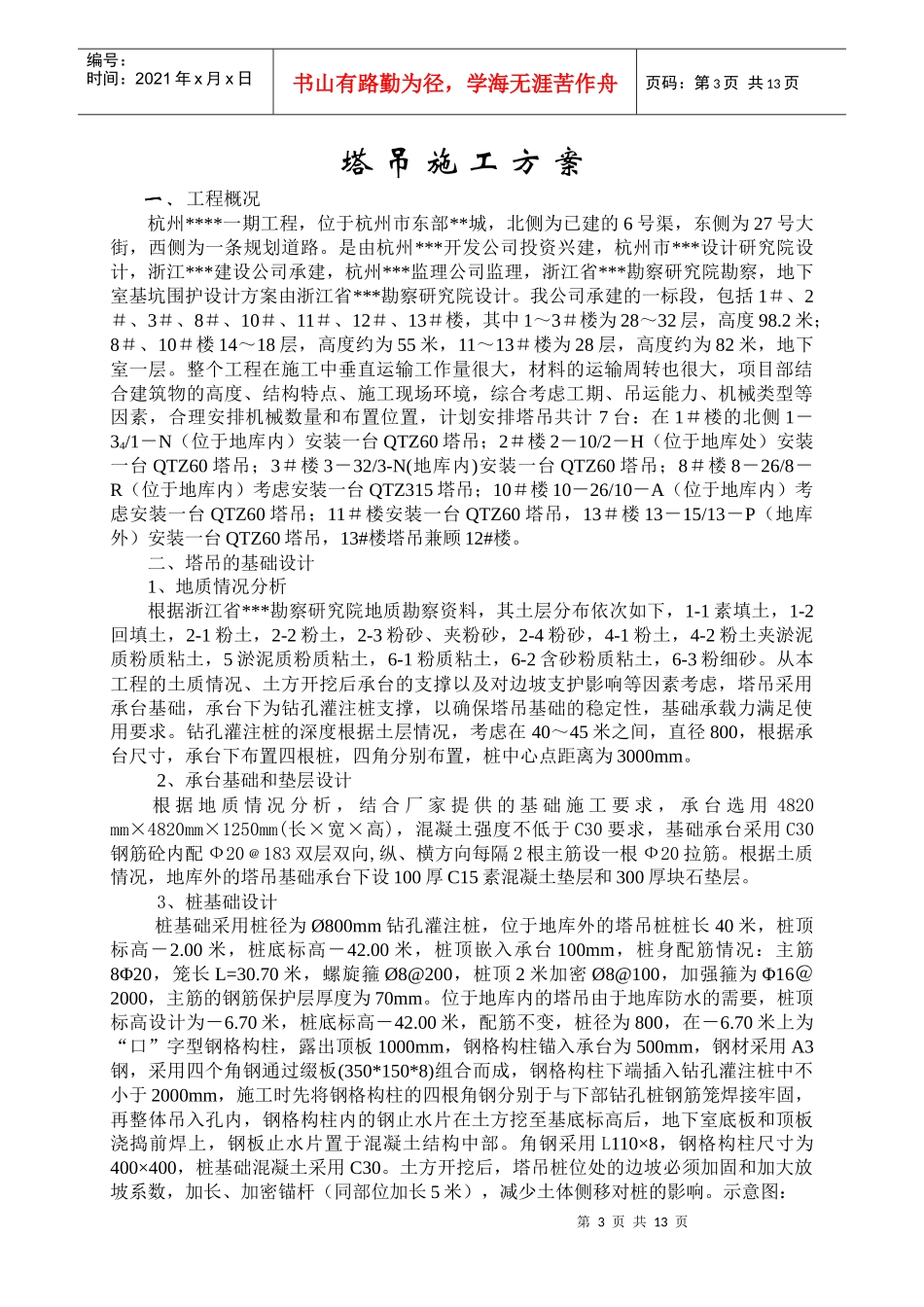

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页杭州*****一期工程第Ⅰ标段塔吊专项方案编制：审核：审批：浙江******有限公司二00五年三月十八日目录第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页一、工程概况二、塔吊的基础设计三、塔吊基础承载力验算四、塔吊安装五、安装注意事项六、附墙件安装七、塔吊的操作使用八、维护与保养九、塔吊的拆除及安全措施十、塔吊的沉降、垂直度测定及偏差较正十一、附图第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页塔吊施工方案一、工程概况杭州****一期工程，位于杭州市东部**城，北侧为已建的6号渠，东侧为27号大街，西侧为一条规划道路。是由杭州***开发公司投资兴建，杭州市***设计研究院设计，浙江***建设公司承建，杭州***监理公司监理，浙江省***勘察研究院勘察，地下室基坑围护设计方案由浙江省***勘察研究院设计。我公司承建的一标段，包括1＃、2＃、3＃、8＃、10＃、11＃、12＃、13＃楼，其中1～3＃楼为28～32层，高度98.2米；8＃、10＃楼14～18层，高度约为55米，11～13＃楼为28层，高度约为82米，地下室一层。整个工程在施工中垂直运输工作量很大，材料的运输周转也很大，项目部结合建筑物的高度、结构特点、施工现场环境，综合考虑工期、吊运能力、机械类型等因素，合理安排机械数量和布置位置，计划安排塔吊共计7台：在1＃楼的北侧1－34/1－N（位于地库内）安装一台QTZ60塔吊；2＃楼2－10/2－H（位于地库处）安装一台QTZ60塔吊；3＃楼3－32/3-N(地库内)安装一台QTZ60塔吊；8＃楼8－26/8－R（位于地库内）考虑安装一台QTZ315塔吊；10＃楼10－26/10－A（位于地库内）考虑安装一台QTZ60塔吊；11＃楼安装一台QTZ60塔吊，13＃楼13－15/13－P（地库外）安装一台QTZ60塔吊，13#楼塔吊兼顾12#楼。二、塔吊的基础设计1、地质情况分析根据浙江省***勘察研究院地质勘察资料，其土层分布依次如下，1-1素填土，1-2回填土，2-1粉土，2-2粉土，2-3粉砂、夹粉砂，2-4粉砂，4-1粉土，4-2粉土夹淤泥质粉质粘土，5淤泥质粉质粘土，6-1粉质粘土，6-2含砂粉质粘土，6-3粉细砂。从本工程的土质情况、土方开挖后承台的支撑以及对边坡支护影响等因素考虑，塔吊采用承台基础，承台下为钻孔灌注桩支撑，以确保塔吊基础的稳定性，基础承载力满足使用要求。钻孔灌注桩的深度根据土层情况，考虑在40～45米之间，直径800，根据承台尺寸，承台下布置四根桩，四角分别布置，桩中心点距离为3000mm。2、承台基础和垫层设计根据地质情况分析，结合厂家提供的基础施工要求，承台选用4820mm×4820mm×1250mm(长×宽×高)，混凝土强度不低于C30要求，基础承台采用C30钢筋砼内配Ф20﹫183双层双向,纵、横方向每隔2根主筋设一根Ф20拉筋。根据土质情况，地库外的塔吊基础承台下设100厚C15素混凝土垫层和300厚块石垫层。3、桩基础设计桩基础采用桩径为Ø800mm钻孔灌注桩，位于地库外的塔吊桩桩长40米，桩顶标高－2.00米，桩底标高－42.00米，桩顶嵌入承台100mm，桩身配筋情况：主筋8Φ20，笼长L=30.70米，螺旋箍Ø8@200，桩顶2米加密Ø8@100，加强箍为Φ16＠2000，主筋的钢筋保护层厚度为70mm。位于地库内的塔吊由于地库防水的需要，桩顶标高设计为－6.70米，桩底标高－42.00米，配筋不变，桩径为800，在－6.70米上为“口”字型钢格构柱，露出顶板1000mm，钢格构柱锚入承台为500mm，钢材采用A3钢，采用四个角钢通过缀板(350*150*8)组合而成，钢格构柱下端插入钻孔灌注桩中不小于2000mm，施工时先将钢格构柱的四根角钢分别于与下部钻孔桩钢筋笼焊接牢固，再整体吊入孔内，钢格构柱内的钢止水片在土方挖至基底标高后，地下室底板和顶板浇捣前焊上，钢板止水片置于混凝土结构中部。角钢采用L110×8，钢格构柱尺寸为400×400，桩基础混凝土采用C30。土方开挖后，塔吊桩位处的边坡必须加固和加大放坡系数，加长、加密锚杆（同部位加长5米），减少土体侧移对桩的影响。示意图：第4页共13页第3页共13页编号：时间：2021年x月x日书...
