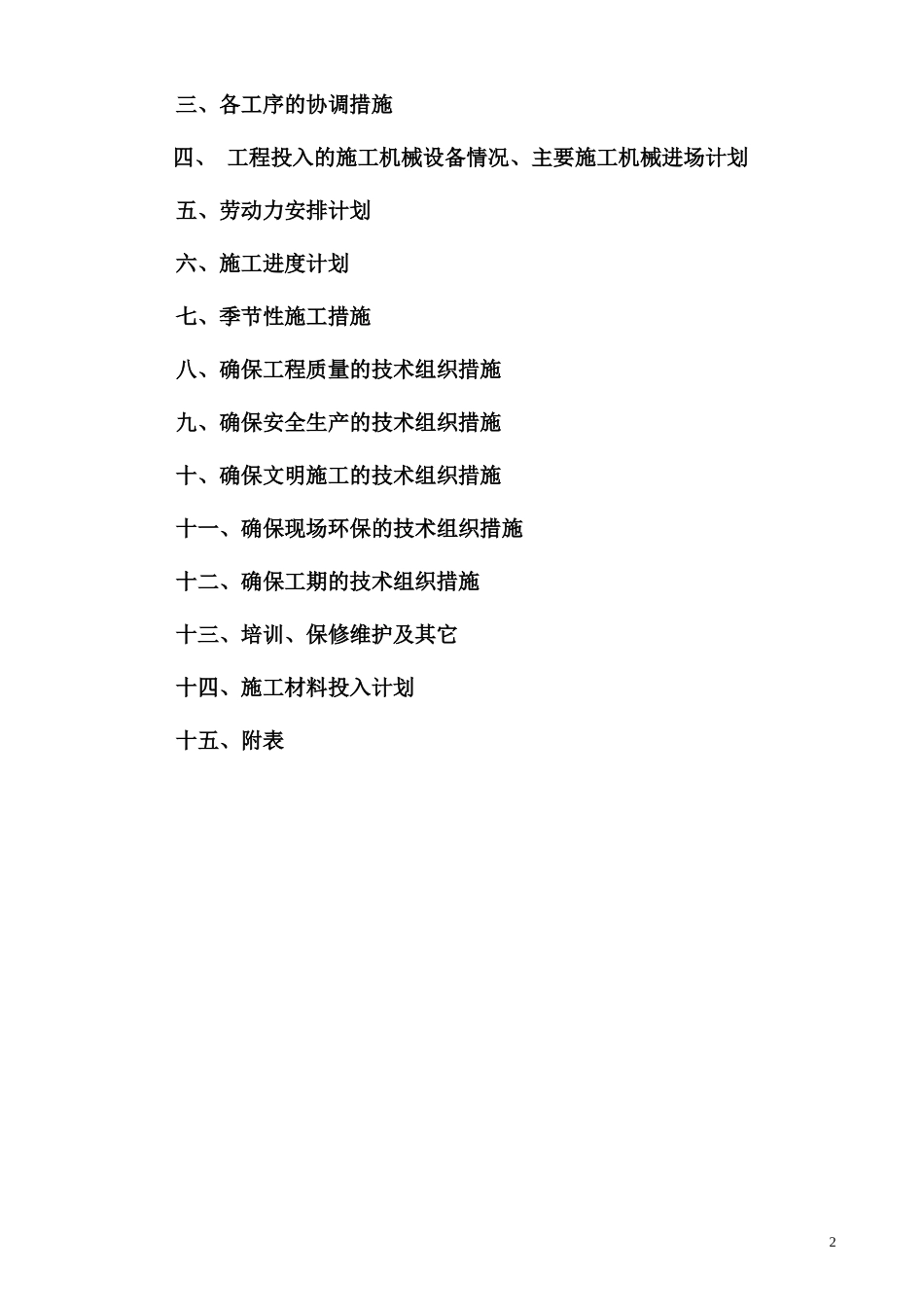

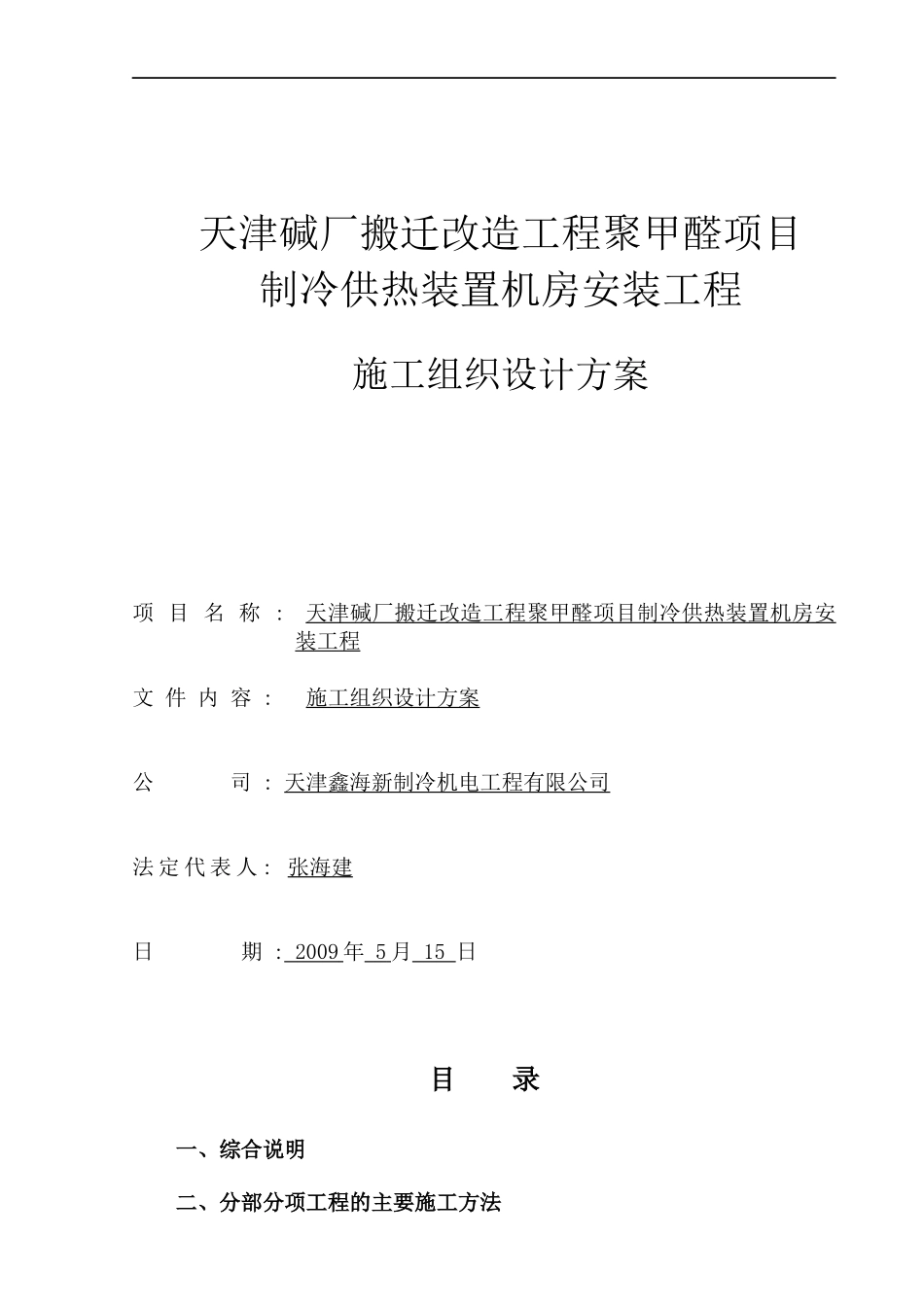

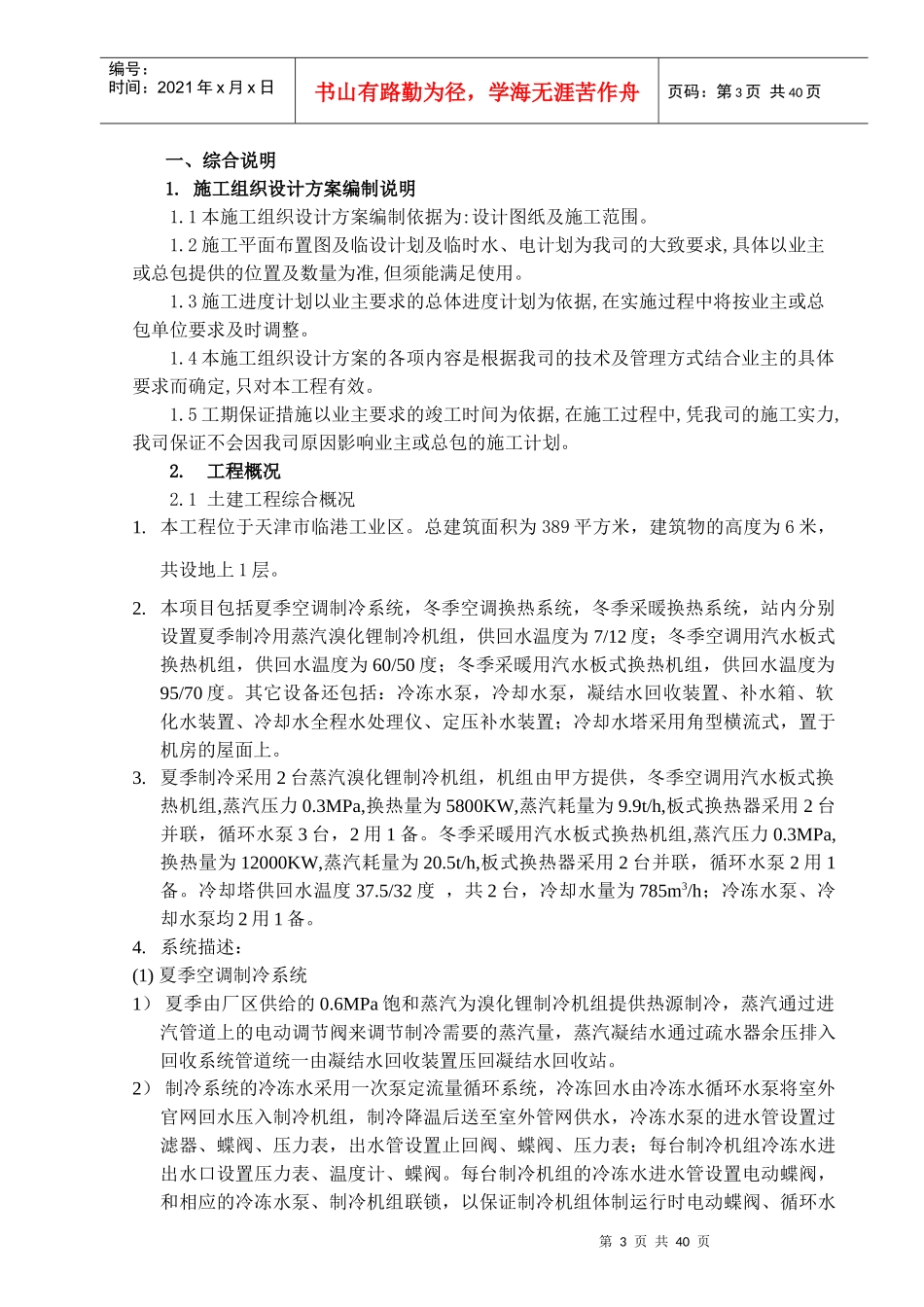

天津碱厂搬迁改造工程聚甲醛项目制冷供热装置机房安装工程施工组织设计方案项目名称:天津碱厂搬迁改造工程聚甲醛项目制冷供热装置机房安装工程文件内容:施工组织设计方案公司:天津鑫海新制冷机电工程有限公司法定代表人:张海建日期:2009年5月15日目录一、综合说明二、分部分项工程的主要施工方法三、各工序的协调措施四、工程投入的施工机械设备情况、主要施工机械进场计划五、劳动力安排计划六、施工进度计划七、季节性施工措施八、确保工程质量的技术组织措施九、确保安全生产的技术组织措施十、确保文明施工的技术组织措施十一、确保现场环保的技术组织措施十二、确保工期的技术组织措施十三、培训、保修维护及其它十四、施工材料投入计划十五、附表2第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页一、综合说明1.施工组织设计方案编制说明1.1本施工组织设计方案编制依据为:设计图纸及施工范围。1.2施工平面布置图及临设计划及临时水、电计划为我司的大致要求,具体以业主或总包提供的位置及数量为准,但须能满足使用。1.3施工进度计划以业主要求的总体进度计划为依据,在实施过程中将按业主或总包单位要求及时调整。1.4本施工组织设计方案的各项内容是根据我司的技术及管理方式结合业主的具体要求而确定,只对本工程有效。1.5工期保证措施以业主要求的竣工时间为依据,在施工过程中,凭我司的施工实力,我司保证不会因我司原因影响业主或总包的施工计划。2.工程概况2.1土建工程综合概况1.本工程位于天津市临港工业区。总建筑面积为389平方米，建筑物的高度为6米，共设地上1层。2.本项目包括夏季空调制冷系统，冬季空调换热系统，冬季采暖换热系统，站内分别设置夏季制冷用蒸汽溴化锂制冷机组，供回水温度为7/12度；冬季空调用汽水板式换热机组，供回水温度为60/50度；冬季采暖用汽水板式换热机组，供回水温度为95/70度。其它设备还包括：冷冻水泵，冷却水泵，凝结水回收装置、补水箱、软化水装置、冷却水全程水处理仪、定压补水装置；冷却水塔采用角型横流式，置于机房的屋面上。3.夏季制冷采用2台蒸汽溴化锂制冷机组，机组由甲方提供，冬季空调用汽水板式换热机组,蒸汽压力0.3MPa,换热量为5800KW,蒸汽耗量为9.9t/h,板式换热器采用2台并联，循环水泵3台，2用1备。冬季采暖用汽水板式换热机组,蒸汽压力0.3MPa,换热量为12000KW,蒸汽耗量为20.5t/h,板式换热器采用2台并联，循环水泵2用1备。冷却塔供回水温度37.5/32度，共2台，冷却水量为785m3/h；冷冻水泵、冷却水泵均2用1备。4.系统描述：(1)夏季空调制冷系统1）夏季由厂区供给的0.6MPa饱和蒸汽为溴化锂制冷机组提供热源制冷，蒸汽通过进汽管道上的电动调节阀来调节制冷需要的蒸汽量，蒸汽凝结水通过疏水器余压排入回收系统管道统一由凝结水回收装置压回凝结水回收站。2）制冷系统的冷冻水采用一次泵定流量循环系统，冷冻回水由冷冻水循环水泵将室外官网回水压入制冷机组，制冷降温后送至室外管网供水，冷冻水泵的进水管设置过滤器、蝶阀、压力表，出水管设置止回阀、蝶阀、压力表；每台制冷机组冷冻水进出水口设置压力表、温度计、蝶阀。每台制冷机组的冷冻水进水管设置电动蝶阀，和相应的冷冻水泵、制冷机组联锁，以保证制冷机组体制运行时电动蝶阀、循环水第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页泵也停止运行。机房内的供回水总管上设置压差旁通阀，压差旁通阀根据压差设定值，根据末端的水量及阻力变化来调节旁通阀的开度，来调节旁通流量，以满足末端的变水量运行。冷冻水泵的吸入口设置定压管以稳定水泵吸入口的压力，定压装置采用囊式补水定压系统，定压水泵变频运行，根据定压值来变频运行，以满足压力需要。通过软化水装置将自来水软化储备至补水箱，以备补水定压用，另外冬季的补水也可由蒸汽凝结水提供。3）冷却供水经冷却循环水泵、全程水处理仪过滤、除锈、除藻、除垢后送至蒸汽为溴化锂制冷机组，经制冷机组换热后，通过送至冷却水塔的布水器，经填料、风机换热后进入集水盘，之后进入冷却循环水泵。冷却水泵的进水管设置...
